| Описание |
|---|

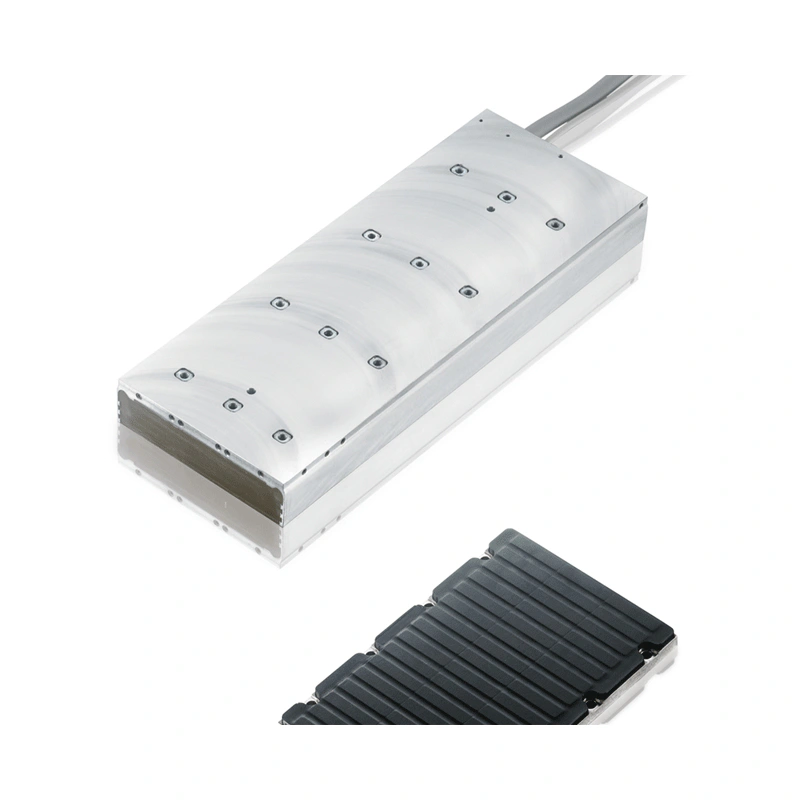

| Первичные элементы AL2000 содержат рифленый ламинированный сердечник с размещенными внутри медными обмотками и используются в основном при движении. Самая большая серия — AL28xx — состоит из пяти различных двигателей, каждый из которых имеет одинаковую ширину 130 мм (включая магнитную пластину). Благодаря одинаковому расстоянию между парами полюсов 24 мм все магнитные пластины AL29xx можно комбинировать по своему усмотрению. Благодаря водяному охлаждению двигатели серии AL28xx подходят для особо мощных применений. Благодаря литью первичных деталей AL2000, они очень прочны и имеют высокую степень защиты IP64. Таким образом, они подходят для использования в более жестких условиях эксплуатации. Первичные части оснащены кабелем длиной 1 м без разъема или с разъемом 0.Кабель длиной 5 м, включая собранный разъем. Подключение к сервоприводу может осуществляться как через соединительную коробку, так и через разъемы. Это значительно снижает сложность реализации кабельной проводки и вносит существенный вклад в предотвращение ошибок. В сочетании с сервоприводами AX5000 линейные двигатели серии AL2000 особенно подходят для динамических перемещений, требующих высоких значений ускорения на коротких расстояниях. Свойства
|
| Технические данные | AL2845 |
|---|---|
| Тип двигателя | 3-фазные синхронные линейные серводвигатели |
| Номинальное напряжение | 100…480 В ПЕРЕМЕННОГО ТОКА |
| Тип обмотки | N | S |
| Макс. скорость | 2.5 м/с, 6 м/с |
| Пиковое усилие | 6750 N |
| Непрерывное усилие при воздушном охлаждении | 2850 N |
| Пиковый ток | 41 A (N), 98 A (S) |
| Непрерывный ток с воздушным охлаждением | 12.5 A (N), 31 A (S) |
| Постоянная сила | 225 Н/А (N), 93 Н/А (S) |
| Охлаждение | водяное охлаждение |
| Температура окружающей среды (эксплуатация) | +5…+40 °C |
| Сертификаты/маркировка | CE, EAC, CSA |
| Данные корпуса | ALxxxx |
|---|---|
| Степень защиты | IP64 |
| Материал | алюминий |
| Размеры | AL2845 |
|---|---|
| b | 130 мм |
| la | 852 мм |
| h | 47 мм |
| Ссылка для заказа AL2845-w00x-000y | |
|---|---|
| w = 1 | водяное охлаждение |
| x = 0 | обмотка N |
| x = 1 | обмотка S |
| y = 0 | 1.00 м соединительного кабеля с открытыми концами |
| Опции не могут быть установлены в полевых условиях. |
