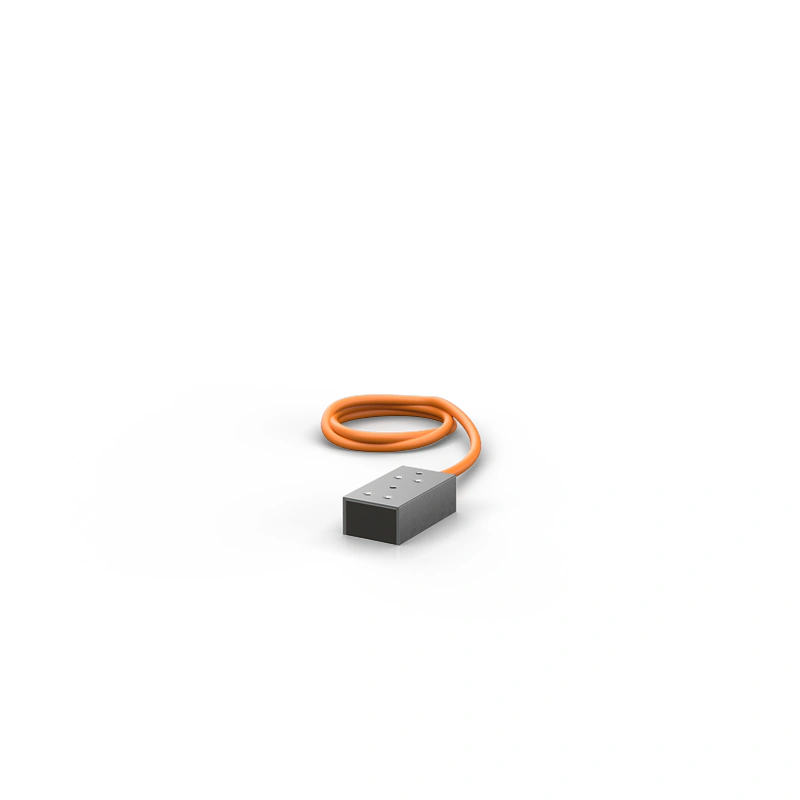

AL8021

AL8021-0Eyz-0000

Артикул AL8021-0Eyz-0000

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Данные для 400 В переменного тока AL8021-0Eyz-0000

Тип двигателя 3-фазные синхронные линейные серводвигатели

Номинальное напряжение 100...480 В ПЕРЕМЕННОГО ТОКА

Макс. скорость 12 м/с

Пиковая сила 120 N

Непрерывное усилие 60 N

Описание производителя

Линейный серводвигатель, 120 Н (Fmax), конвекция

Технические данные AL8021-0Eyz-0000

Описание
Линейный серводвигатель AL8021 подходит для высокодинамичных, мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность усилий при минимальном монтажном пространстве. Общая длина основной части составляет 93 мм. AL8021 развивает максимальную скорость 12 м/с при пиковом усилии Fmax 120 Н. Охлаждение осуществляется за счет конвекции. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8000 имеют симметричное расположение отверстий, что упрощает конструкцию и позволяет создавать универсальные машины. Кроме того, предотвращается возникновение критических горячих точек благодаря тому, что линейный двигатель равномерно располагается на каретке станка. Высокая плотность силы Модульная концепция катушки обеспечивает гибкость конструкции двигателя и позволяет устанавливать линейный двигатель в очень компактных пространствах. Компактные линейные двигатели серии AL8000 отличаются высокой пиковой силой, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность силы. Сделано в Германии AL8000 разрабатывается и производится в Германии. Благодаря многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений. Технология одного кабеля Первичные части могут быть оснащены однокабельной технологией (OCT) в качестве опции. Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема электромонтажных работ и, следовательно, ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все соответствующие параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно механически устанавливать, поскольку она автоматически устанавливается при монтаже основной части. Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты.

Описание

Линейный серводвигатель AL8021 подходит для высокодинамичных, мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность усилий при минимальном монтажном пространстве. Общая длина основной части составляет 93 мм. AL8021 развивает максимальную скорость 12 м/с при пиковом усилии Fmax 120 Н. Охлаждение осуществляется за счет конвекции.

Симметричная и гибкая конструкция двигателя

Линейные двигатели AL8000 имеют симметричное расположение отверстий, что упрощает конструкцию и позволяет создавать универсальные машины. Кроме того, предотвращается возникновение критических горячих точек благодаря тому, что линейный двигатель равномерно располагается на каретке станка.

Высокая плотность силы

Модульная концепция катушки обеспечивает гибкость конструкции двигателя и позволяет устанавливать линейный двигатель в очень компактных пространствах. Компактные линейные двигатели серии AL8000 отличаются высокой пиковой силой, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность силы.

Сделано в Германии

AL8000 разрабатывается и производится в Германии. Благодаря многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений.

Технология одного кабеля

Первичные части могут быть оснащены однокабельной технологией (OCT) в качестве опции. Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема электромонтажных работ и, следовательно, ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все соответствующие параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно механически устанавливать, поскольку она автоматически устанавливается при монтаже основной части.

Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты.

Данные для 400 В переменного тока	AL8021-0Eyz-0000
Тип двигателя	3-фазные синхронные линейные серводвигатели
Номинальное напряжение	100...480 В ПЕРЕМЕННОГО ТОКА
Макс. скорость	12 м/с
Пиковая сила	120 N
Непрерывное усилие	60 N
Пиковый ток	7.3 A
Непрерывный ток	3.0 A
Постоянная сила	20 N/A
Охлаждение	конвекция
Технология соединения	штекер itec®
Температура окружающей среды (эксплуатация)	+5...+40°C
Одобрения/маркировка	CE, cURus, EAC

Данные корпуса	AL80xx \| W2
Степень защиты	IP64
Общая ширина	W2 (50 мм)
Материал	алюминий

Размеры	AL8021-0Eyz-0000
b	51 мм
la	93 мм
h	40 мм

Ссылка для заказа AL8021-wxyz-0000
w = 0	конвекционное охлаждение
x	код намотки A...Z
y = 0	без обратной связи
y = 1	Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная идентификационная табличка, индуктивная сканирующая головка, абсолютное положение, 0.Разрешение 1 мкм, анонс продукта \| предполагаемый выход на рынок по запросу
z = 0	1.00 м соединительный кабель с наконечниками для проводов
z = 1	0.50 м соединительный кабель с вилкой
	Все электрические величины являются среднеквадратичными значениями.
	Опции не могут быть установлены в полевых условиях.
