Описание

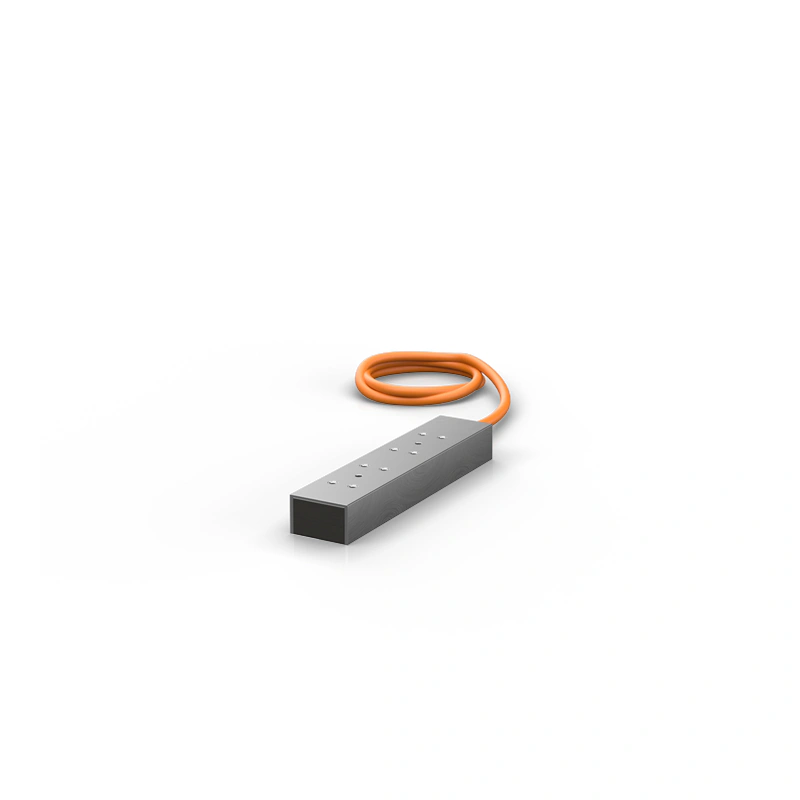

Линейный серводвигатель AL8024 подходит для высокодинамичных и мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина основной части составляет 239 мм. AL8024 достигает максимальной скорости 12 м/с при пиковом усилии Fmax 480 Н. Охлаждение осуществляется за счет конвекции. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8000 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, исключаются критические горячие точки благодаря равномерному контакту линейного двигателя с направляющими станка. Высокая плотность силы Модульная концепция катушек обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8000 отличаются высокими пиковыми усилиями, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность усилий. Сделано в Германии Разработка и производство AL8000 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений. Технология одного кабеля В качестве опции первичные детали могут быть оснащены технологией One Cable Techonolgy (OCT). Здесь сканирующая головка линейного энкодера составляет единое целое с первичной частью, как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема работ по прокладке кабелей и, таким образом, ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно устанавливать механически, так как она автоматически устанавливается при монтаже первичной части. Для полной системы требуются дополнительные компоненты, такие как масштабная лента и направляющая для легкого монтажа масштабной ленты.

Описание

Линейный серводвигатель AL8024 подходит для высокодинамичных и мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина основной части составляет 239 мм. AL8024 достигает максимальной скорости 12 м/с при пиковом усилии Fmax 480 Н. Охлаждение осуществляется за счет конвекции.

Симметричная и гибкая конструкция двигателя

Линейные двигатели AL8000 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, исключаются критические горячие точки благодаря равномерному контакту линейного двигателя с направляющими станка.

Высокая плотность силы

Модульная концепция катушек обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8000 отличаются высокими пиковыми усилиями, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность усилий.

Сделано в Германии

Разработка и производство AL8000 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений.

Технология одного кабеля

В качестве опции первичные детали могут быть оснащены технологией One Cable Techonolgy (OCT). Здесь сканирующая головка линейного энкодера составляет единое целое с первичной частью, как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема работ по прокладке кабелей и, таким образом, ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно устанавливать механически, так как она автоматически устанавливается при монтаже первичной части.

Для полной системы требуются дополнительные компоненты, такие как масштабная лента и направляющая для легкого монтажа масштабной ленты.

Варианты исполнения	Общая ширина	Пиковое усилие	Макс. скорость	Охлаждение
AL8024-0Gyz-0000	W2 (50 мм)	480 N	12 м/с	конвекция
