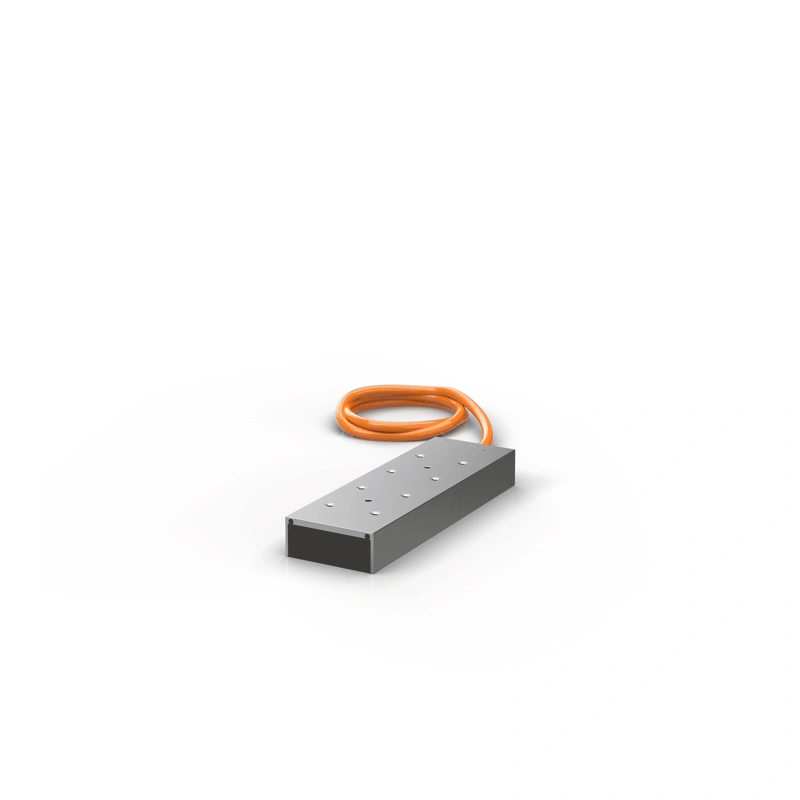

AL8000 | Высокодинамичные линейные серводвигатели

AL8046

Артикул AL8046

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Описание производителя

Линейный серводвигатель, 1380 Н (Fmax), конвекционное/водяное охлаждение

Технические данные AL8046

Описание
Линейный серводвигатель AL8046 подходит для высокодинамичных и мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина первичной части составляет 335 мм. AL8046 достигает максимальной скорости 7 или 3.5 м/с с пиковым усилием Fmax 1380 Н. Конвекционное охлаждение используется в стандартной комплектации. Кроме того, все первичные детали AL804x имеют каналы охлаждения для опционального водяного охлаждения. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8000 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, критические горячие точки исключены благодаря равномерному контакту линейного двигателя с направляющими станка. Высокая плотность силы Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8000 отличаются высокой пиковой силой, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность силы. Сделано в Германии Разработка и производство AL8000 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений. Технология одного кабеля В качестве опции первичные детали могут быть оснащены технологией One Cable Techonolgy (OCT). Здесь сканирующая головка линейного энкодера составляет единое целое с первичной частью, как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема работ по подключению и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно устанавливать механически, так как она автоматически устанавливается при монтаже основной части. Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты.

Описание

Линейный серводвигатель AL8046 подходит для высокодинамичных и мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина первичной части составляет 335 мм. AL8046 достигает максимальной скорости 7 или 3.5 м/с с пиковым усилием Fmax 1380 Н. Конвекционное охлаждение используется в стандартной комплектации. Кроме того, все первичные детали AL804x имеют каналы охлаждения для опционального водяного охлаждения.

Симметричная и гибкая конструкция двигателя

Линейные двигатели AL8000 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, критические горячие точки исключены благодаря равномерному контакту линейного двигателя с направляющими станка.

Высокая плотность силы

Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8000 отличаются высокой пиковой силой, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность силы.

Сделано в Германии

Разработка и производство AL8000 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений.

Технология одного кабеля

В качестве опции первичные детали могут быть оснащены технологией One Cable Techonolgy (OCT). Здесь сканирующая головка линейного энкодера составляет единое целое с первичной частью, как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема работ по подключению и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно устанавливать механически, так как она автоматически устанавливается при монтаже основной части.

Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты.

Варианты исполнения	Габаритная ширина	Пиковая сила	Макс. скорость	Охлаждение
AL8046-0Gyz-0000	W4 (80 мм)	1380 N	3.5 м/с	конвекция\|водяное охлаждение
AL8046-0Kyz-0000	W4 (80 мм)	1380 N	7 м/с	конвекция\|водяное охлаждение
