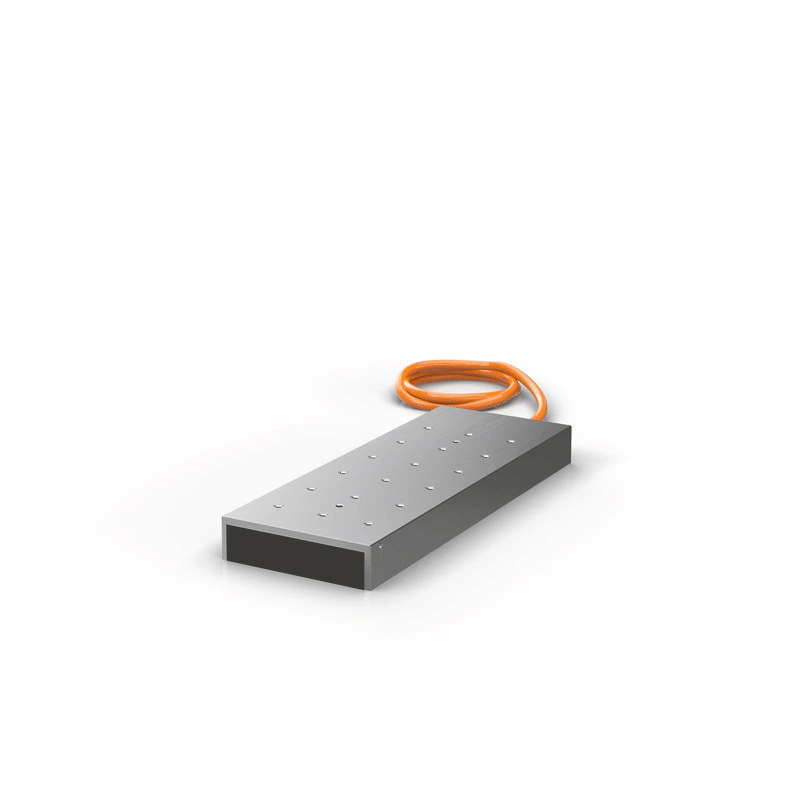

AL8066

AL8066-1Nyz-0000

Артикул AL8066-1Nyz-0000

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Данные для 400 В переменного тока AL8066-1Nyz-0000

Тип двигателя 3-фазные синхронные линейные серводвигатели

Номинальное напряжение 100...480 В ПЕРЕМЕННОГО ТОКА

Макс. скорость 6 м/с

Пиковое усилие 2700 N

Непрерывное усилие 1200 N

Описание производителя

Линейный серводвигатель, 2700 Н (Fmax), конвекционное/водяное охлаждение

Технические данные AL8066-1Nyz-0000

Описание
Линейный серводвигатель AL8066 подходит для высокодинамичных и мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве и доступны как с конвекционным, так и с водяным охлаждением. Длина первичной части зависит от способа охлаждения и составляет 335 мм при конвективном и 350 мм при водяном охлаждении. AL8066 достигает максимальной скорости 6 или 3 м/с при пиковом усилии Fmax 2700 Н. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8000 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, благодаря равномерному контакту линейного двигателя с направляющими станка удается избежать возникновения критических точек перегрева. Высокая плотность силы Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8000 отличаются высокой пиковой силой, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность силы. Сделано в Германии Разработка и производство AL8000 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений. Технология One Cable Первичные части могут быть оснащены технологией One Cable Techonolgy (OCT) в качестве опции. Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью, как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема электромонтажных работ и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно устанавливать механически, так как она автоматически устанавливается при установке основной части. Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты.

Описание

Линейный серводвигатель AL8066 подходит для высокодинамичных и мощных линейных осей с расстоянием между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве и доступны как с конвекционным, так и с водяным охлаждением. Длина первичной части зависит от способа охлаждения и составляет 335 мм при конвективном и 350 мм при водяном охлаждении. AL8066 достигает максимальной скорости 6 или 3 м/с при пиковом усилии Fmax 2700 Н.

Симметричная и гибкая конструкция двигателя

Линейные двигатели AL8000 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, благодаря равномерному контакту линейного двигателя с направляющими станка удается избежать возникновения критических точек перегрева.

Высокая плотность силы

Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8000 отличаются высокой пиковой силой, несмотря на свою компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность силы.

Сделано в Германии

Разработка и производство AL8000 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокое качество продукции для долговечных и надежных приложений.

Технология One Cable

Первичные части могут быть оснащены технологией One Cable Techonolgy (OCT) в качестве опции. Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью, как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема электромонтажных работ и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к сервоприводу AX8000. Кроме того, сканирующую головку больше не нужно устанавливать механически, так как она автоматически устанавливается при установке основной части.

Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты.

Варианты исполнения	Габаритная ширина	Пиковое усилие	Макс. скорость	Охлаждение
AL8066-0Jyz-0000	W6 (130 мм)	2700 N	3 м/с	конвекция
AL8066-1Jyz-0000	W6 (130 мм)	2700 N	3 м/с	водяное охлаждение
AL8066-1Nyz-0000	W6 (130 мм)	2700 N	6 м/с	водяное охлаждение

Данные для 400 В переменного тока	AL8066-1Nyz-0000
Тип двигателя	3-фазные синхронные линейные серводвигатели
Номинальное напряжение	100...480 В ПЕРЕМЕННОГО ТОКА
Макс. скорость	6 м/с
Пиковое усилие	2700 N
Непрерывное усилие	1200 N
Пиковый ток	42 A
Непрерывный ток	15 A
Постоянная сила	79 Н/Д
Охлаждение	водяное охлаждение
Технология подключения	Штекер M23 speedtec®
Температура окружающей среды (работа)	+5...+40°C
Одобрения/маркировка	CE, cURus, EAC

Данные корпуса	AL80xx \| W6
Степень защиты	IP64
Общая ширина	W6 (130 мм)
Материал	алюминий

Размеры	AL8066-1Nyz-0000
b	130 мм
la	350 мм
h	47 мм

Ссылка для заказа AL8066-wxyz-0000
w = 1	водяное охлаждение
x	код обмотки A...Z
y = 0	без обратной связи
y = 1	Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная идентификационная табличка, индуктивная сканирующая головка, абсолютное положение, 0.Разрешение 1 мкм, анонс продукта \| предполагаемый выпуск на рынок по запросу
z = 0	1.00 м соединительного кабеля с наконечниками для проводов
z = 1	0.Соединительный кабель 50 м с вилкой
	Все электрические величины являются среднеквадратичными значениями.
	Опции не могут быть установлены в полевых условиях.
