AL8100 | Высокодинамичные линейные серводвигатели for Компактная приводная техника

AL8121

Артикул AL8121

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Описание производителя

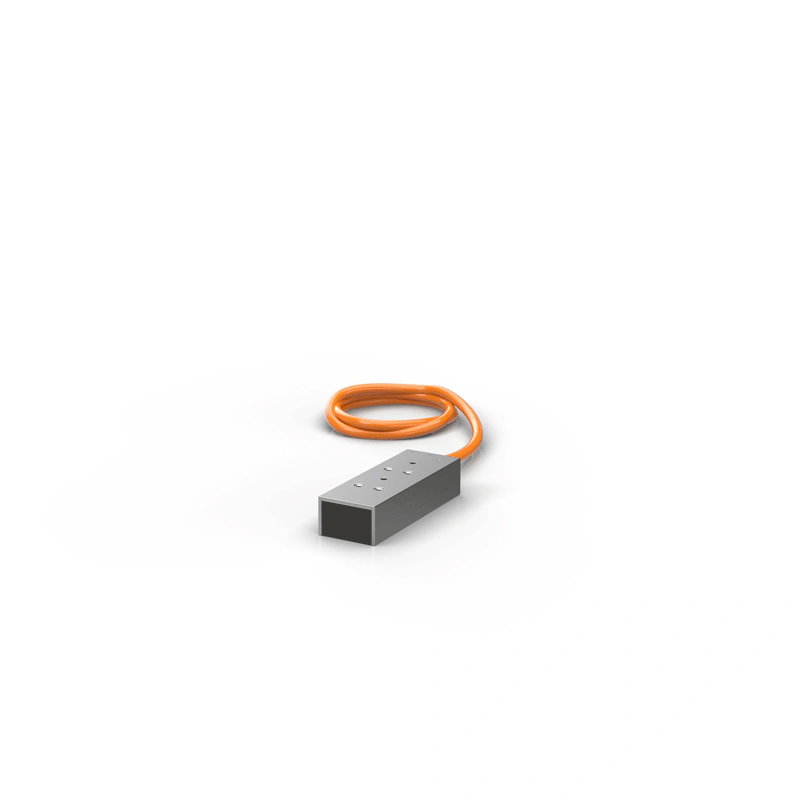

Линейный серводвигатель, 100 Н (Fmax), конвекция

Технические данные AL8121

Описание
Линейный серводвигатель AL8121 подходит для высокодинамичных и мощных линейных осей, работающих от 48 В постоянного тока, и имеет расстояние между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность силы при минимальной занимаемой площади. Общая длина первичной части составляет 93 мм. Максимальная скорость AL8121 достигает 2.от 5 до 4.5 м/с с пиковым усилием Fmax 100 Н. Охлаждение осуществляется за счет конвекции. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8100 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные конфигурации машин. Кроме того, благодаря равномерному контакту между линейным двигателем и кареткой станка удается избежать возникновения критических горячих точек. Высокая плотность силы Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Несмотря на компактную конструкцию, занимающие мало места линейные двигатели серии AL8100 отличаются высокими пиковыми усилиями и, таким образом, обеспечивают оптимальную плотность усилий. Сделано в Германии Разработка и производство AL8100 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокий уровень качества продукции для долговечных и надежных приложений. Технология одного кабеля Первичные части могут быть опционально оснащены технологией One Cable Techonolgy (OCT). В этом случае сканирующая головка линейного энкодера составляет единое целое с основной частью, как механически, так и электрически. Это означает, что для подключения источника питания, системы обратной связи и термодатчика требуется только один кабель. Помимо снижения трудоемкости прокладки кабелей и связанного с этим ускорения электромонтажа, ввод в эксплуатацию также упрощается за счет онлайн-оценки качества сигнала энкодера и электронной заводской таблички. При подключении к сервотерминалам ELM72xx все необходимые параметры двигателя считываются напрямую. Более того, механическая сборка сканирующей головки не требуется, поскольку она выполняется при установке первичной части. Полная система не требует дополнительных компонентов, таких как масштабная лента и рельс для упрощенной установки масштабной ленты.

Описание

Линейный серводвигатель AL8121 подходит для высокодинамичных и мощных линейных осей, работающих от 48 В постоянного тока, и имеет расстояние между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность силы при минимальной занимаемой площади. Общая длина первичной части составляет 93 мм. Максимальная скорость AL8121 достигает 2.от 5 до 4.5 м/с с пиковым усилием Fmax 100 Н. Охлаждение осуществляется за счет конвекции.

Симметричная и гибкая конструкция двигателя

Линейные двигатели AL8100 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные конфигурации машин. Кроме того, благодаря равномерному контакту между линейным двигателем и кареткой станка удается избежать возникновения критических горячих точек.

Высокая плотность силы

Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Несмотря на компактную конструкцию, занимающие мало места линейные двигатели серии AL8100 отличаются высокими пиковыми усилиями и, таким образом, обеспечивают оптимальную плотность усилий.

Сделано в Германии

Разработка и производство AL8100 осуществляются в Германии. Благодаря своему многолетнему опыту в области приводной техники, компания Beckhoff гарантирует высокий уровень качества продукции для долговечных и надежных приложений.

Технология одного кабеля

Первичные части могут быть опционально оснащены технологией One Cable Techonolgy (OCT). В этом случае сканирующая головка линейного энкодера составляет единое целое с основной частью, как механически, так и электрически. Это означает, что для подключения источника питания, системы обратной связи и термодатчика требуется только один кабель. Помимо снижения трудоемкости прокладки кабелей и связанного с этим ускорения электромонтажа, ввод в эксплуатацию также упрощается за счет онлайн-оценки качества сигнала энкодера и электронной заводской таблички. При подключении к сервотерминалам ELM72xx все необходимые параметры двигателя считываются напрямую. Более того, механическая сборка сканирующей головки не требуется, поскольку она выполняется при установке первичной части.

Полная система не требует дополнительных компонентов, таких как масштабная лента и рельс для упрощенной установки масштабной ленты.

Варианты изделий	Габаритная ширина	Пиковое усилие	Макс. скорость	Охлаждение
AL8121-0Eyz-0000	W2 (50 мм)	100 N	2.5 м/с	конвекция
AL8121-0Gyz-0000	W2 (50 мм)	100 N	4.5 м/с	конвекция
