| Описание |
|---|

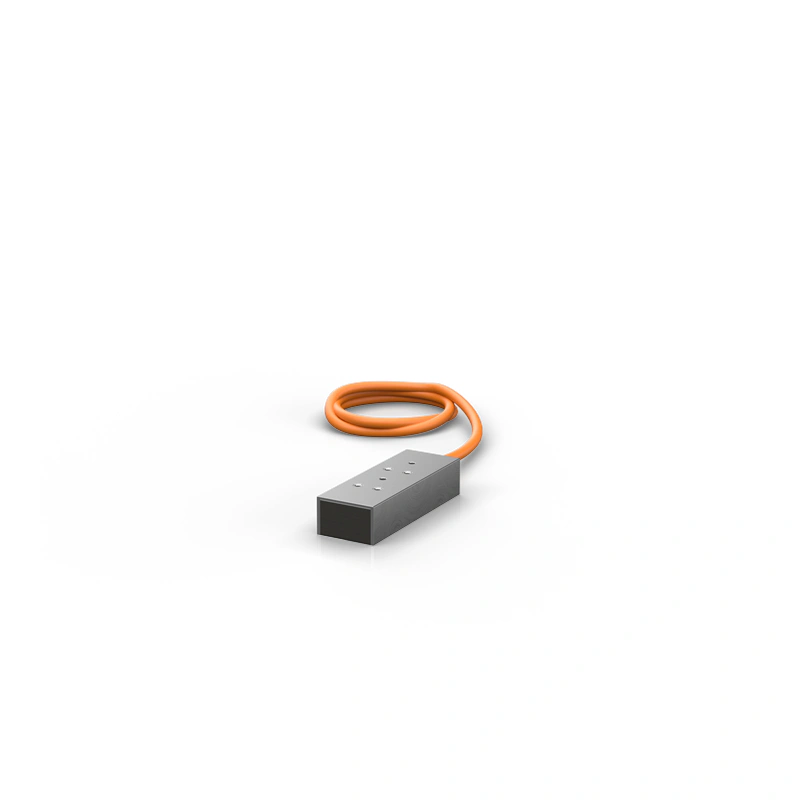

| Линейный серводвигатель AL8122 подходит для высокодинамичных и мощных линейных осей для 48 В постоянного тока и имеет расстояние между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина первичной части 143 мм. AL8122 достигает максимальной скорости 1.3…6.0 м/с с пиковым усилием Fmax 170…220 Н. Охлаждение осуществляется за счет конвекции. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8100 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, исключается возникновение критических горячих точек благодаря равномерному контакту линейного двигателя с направляющими станка. Высокая плотность силы Модульная концепция катушек обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8100 отличаются высокими пиковыми усилиями, несмотря на компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность усилий. Технология одного кабеля Первичные части могут быть оснащены системой One Cable Techonolgy (OCT) в качестве опции. Здесь сканирующая головка линейного энкодера составляет единое целое с первичной частью как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема электромонтажных работ и, следовательно, ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к клеммам серводвигателя ELM72xx. Кроме того, сканирующую головку больше не нужно механически устанавливать, так как она автоматически устанавливается при монтаже первичной детали. Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для легкого монтажа масштабной ленты. |
| Данные для 24 В переменного тока | AL8122-0Gyz-0000 |
|---|---|
| Тип двигателя | 3-фазные синхронные линейные серводвигатели |
| Номинальное напряжение | 24…48 В ПОСТОЯННОГО ТОКА |
| Макс. скорость | 2.2 м/с |
| Пиковая сила | 200 N |
| Непрерывное усилие | 112 N |
| Пиковый ток | 9 A |
| Непрерывный ток | 4.5 A |
| Постоянная сила | 25 Н/Д |
| Охлаждение | конвекция |
| Технология подключения | вилка itec® |
| Температура окружающей среды (эксплуатация) | +5…+40°C |
| Сертификаты/маркировка | CE, cURus, EAC |
| Данные корпуса | AL80xx | W2 |
|---|---|
| Степень защиты | IP64 |
| Габаритная ширина | W2 (50 мм) |
| Материал | алюминий |
| Размеры | AL8122-0Gyz-0000 |
|---|---|
| b | 51 мм |
| la | 143 мм |
| h | 40 мм |
| Ссылка для заказа AL8122-wxyz-0000 | |
|---|---|
| w = 0 | конвекционное охлаждение |
| x | код обмотки A…Z |
| y = 0 | без обратной связи |
| y = 1 | Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, индуктивная сканирующая головка, абсолютное положение, 0.Разрешение 1 мкм, анонс продукта | предполагаемый выход на рынок по запросу |
| z = 0 | 1.00 м соединительный кабель с наконечниками для проводов |
| z = 1 | 0.Соединительный кабель 50 м с вилкой |
| Все электрические величины являются среднеквадратичными значениями. | |
| Информация | AL812x = W2, заглушка itec® (до кода обмотки H), заглушка M23 speedtec® (от кода обмотки J) |
