| Описание |
|---|

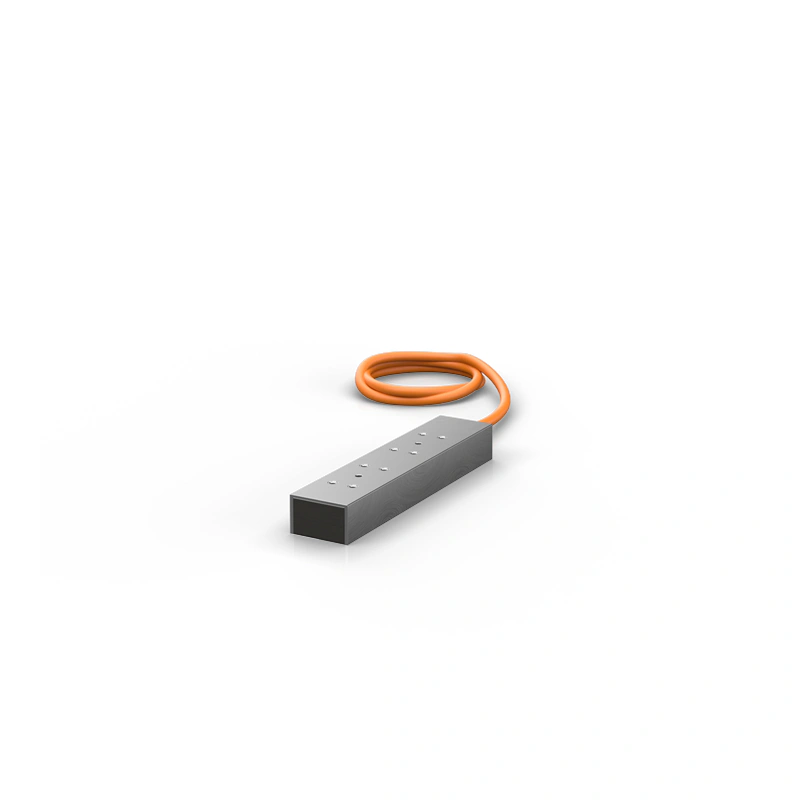

| Линейный серводвигатель AL8124 подходит для высокодинамичных и мощных линейных осей для 48 В постоянного тока и имеет расстояние между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушек обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина основной части составляет 239 мм. AL8124 достигает максимальной скорости 1.7…3.5 м/с с пиковым усилием Fmax 440 Н. Охлаждение осуществляется за счет конвекции. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8100 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, исключаются критические горячие точки благодаря равномерному контакту линейного двигателя с направляющими станка. Высокая плотность силы Модульная концепция катушки обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8100 отличаются высокими пиковыми усилиями, несмотря на компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность усилий. Технология одного кабеля Первичные части могут быть оснащены технологией One Cable Techonolgy (OCT) в качестве опции. Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью как механически, так и электрически. В результате для подачи питания и подключения системы обратной связи и термодатчика требуется только один кабель. Помимо сокращения объема электромонтажных работ и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к клеммам серводвигателя ELM72xx. Кроме того, сканирующую головку больше не нужно механически устанавливать, так как она автоматически устанавливается при монтаже первичной части. Для полной системы требуются дополнительные компоненты, такие как масштабная лента и рельс для удобного монтажа масштабной ленты. |
| Данные для 24 В переменного тока | AL8124-0Nyz-0000 |
|---|---|
| Тип двигателя | 3-фазные синхронные линейные серводвигатели |
| Номинальное напряжение | 24…48 В ПОСТОЯННОГО ТОКА |
| Макс. скорость | 3.5 м/с |
| Пиковое усилие | 440 N |
| Непрерывное усилие | 240 N |
| Пиковый ток | 32 A |
| Непрерывный ток | 15 A |
| Постоянная сила | 16 N/A |
| Охлаждение | конвекция |
| Технология подключения | Штекер M23 speedtec® |
| Температура окружающей среды (эксплуатация) | +5…+40°C |
| Одобрения/маркировка | CE, cURus, EAC |
| Данные корпуса | AL80xx | W2 |
|---|---|
| Степень защиты | IP64 |
| Общая ширина | W2 (50 мм) |
| Материал | алюминий |
| Размеры | AL8124-0Nyz-0000 |
|---|---|
| b | 51 мм |
| la | 239 мм |
| h | 40 мм |
| Ссылка для заказа AL8124-wxyz-0000 | |
|---|---|
| w = 0 | конвекционное охлаждение |
| x | код обмотки A…Z |
| y = 0 | без обратной связи |
| y = 1 | Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, индуктивная сканирующая головка, абсолютное положение, 0.Разрешение 1 мкм, анонс продукта | предполагаемый выход на рынок по запросу |
| z = 0 | 1.00 м соединительный кабель с наконечниками для проводов |
| z = 1 | 0.Соединительный кабель 50 м с вилкой |
| Все электрические величины являются среднеквадратичными значениями. | |
| Опции не могут быть установлены в полевых условиях. |
