AL8100 | Высокодинамичные линейные серводвигатели for Компактная приводная техника

AL8126

Артикул AL8126

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Описание производителя

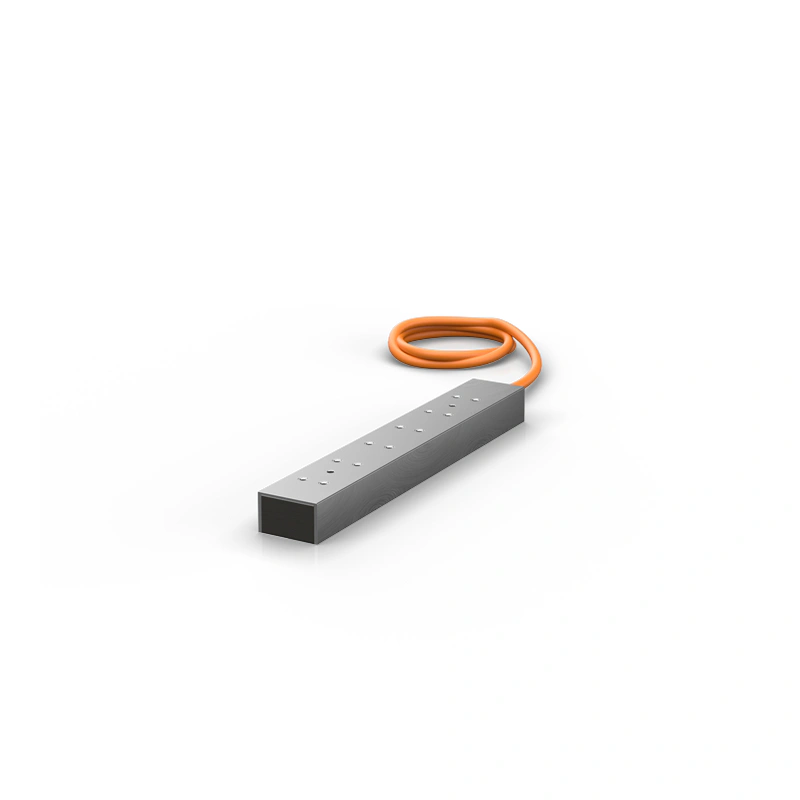

Линейный серводвигатель, 650 Н (Fmax), конвекция

Технические данные AL8126

Описание
Линейный серводвигатель AL8126 подходит для высокодинамичных и мощных линейных осей на 48 В постоянного тока и имеет расстояние между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина основной части составляет 335 мм. AL8126 достигает максимальной скорости 2.3 м/с с пиковым усилием Fmax 650 Н. Охлаждение осуществляется за счет конвекции. Симметричная и гибкая конструкция двигателя Линейные двигатели AL8100 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, предотвращается возникновение критических горячих точек благодаря равномерному контакту линейного двигателя с направляющими станка. Высокая плотность силы Модульная концепция катушек обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8100 отличаются высокими пиковыми усилиями, несмотря на компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность усилий. Технология одного кабеля В качестве опции первичные детали могут быть оснащены технологией One Cable Techonolgy (OCT). Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема работ по прокладке проводов и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к клеммам серводвигателя ELM72xx. Кроме того, сканирующую головку больше не нужно механически устанавливать, так как она автоматически устанавливается при монтаже первичной детали. Полная система не требует дополнительных компонентов, таких как масштабная лента и рельс для легкого монтажа масштабной ленты.

Описание

Линейный серводвигатель AL8126 подходит для высокодинамичных и мощных линейных осей на 48 В постоянного тока и имеет расстояние между парами полюсов 24 мм. Оптимизированная конструкция изделия и модульная концепция катушки обеспечивают максимальную плотность мощности при минимальном монтажном пространстве. Длина основной части составляет 335 мм. AL8126 достигает максимальной скорости 2.3 м/с с пиковым усилием Fmax 650 Н. Охлаждение осуществляется за счет конвекции.

Симметричная и гибкая конструкция двигателя

Линейные двигатели AL8100 имеют симметричную схему сверления, что упрощает конструкцию и позволяет создавать универсальные станки. Кроме того, предотвращается возникновение критических горячих точек благодаря равномерному контакту линейного двигателя с направляющими станка.

Высокая плотность силы

Модульная концепция катушек обеспечивает гибкую и очень компактную конструкцию линейного двигателя. Компактные линейные двигатели серии AL8100 отличаются высокими пиковыми усилиями, несмотря на компактную конструкцию, и, таким образом, обеспечивают оптимальную плотность усилий.

Технология одного кабеля

В качестве опции первичные детали могут быть оснащены технологией One Cable Techonolgy (OCT). Здесь сканирующая головка линейного энкодера составляет единое целое с основной частью как механически, так и электрически. В результате требуется только один кабель для подачи питания и подключения системы обратной связи и термодатчика. Помимо сокращения объема работ по прокладке проводов и ускорения электромонтажа, ввод в эксплуатацию также упрощается благодаря наличию онлайнового номера оценки качества сигнала энкодера и электронной заводской таблички. Все необходимые параметры двигателя считываются непосредственно при подключении к клеммам серводвигателя ELM72xx. Кроме того, сканирующую головку больше не нужно механически устанавливать, так как она автоматически устанавливается при монтаже первичной детали.

Полная система не требует дополнительных компонентов, таких как масштабная лента и рельс для легкого монтажа масштабной ленты.

Варианты продукции	Общая ширина	Пиковая сила	Макс. скорость	Охлаждение
AL8126-0Nyz-0000	W2 (50 мм)	650 N	2.3 м/с	конвекция
