| Описание |
|---|

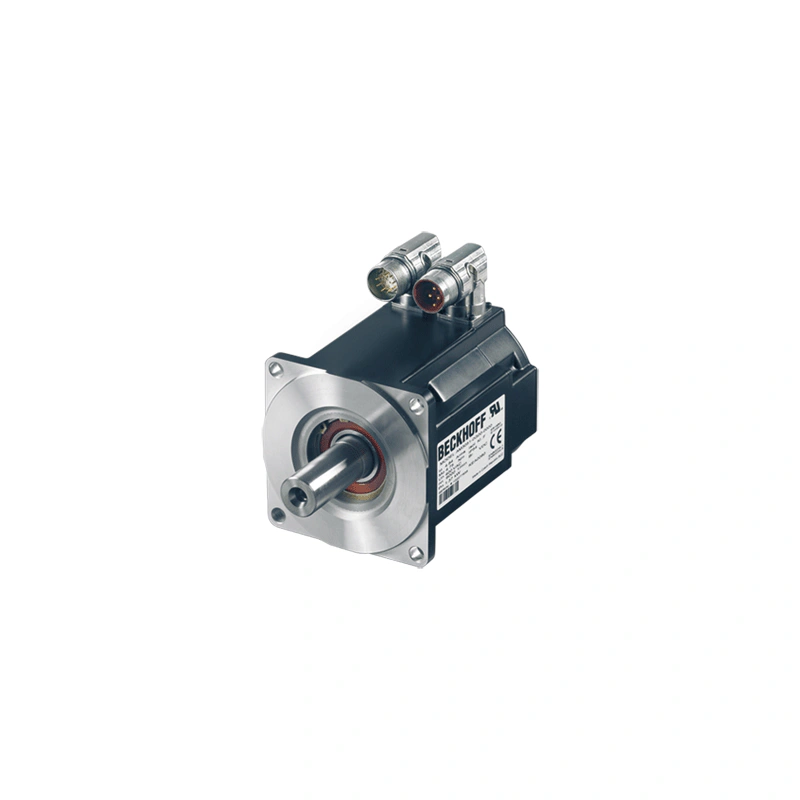

| Малоинерционный серводвигатель AM3072 подходит для приводных решений с высокими требованиями к динамике и производительности в диапазоне напряжения 400 В переменного тока. Крутящий момент двигателя в состоянии покоя зависит от обмотки и находится в диапазоне 29,4…30.0 Нм. Малоинерционный серводвигатель с кодом фланца F7 (197 мм) и длиной двигателя 2 имеет диаметр вала b = 38 k6 и свободный конец вала d = 80 мм. |
| Варианты изделий | Момент остановки | Ток покоя | Номинальная скорость |
|---|---|---|---|
| AM3072-wKyz-0000 | 29.7 Нм | 9.30 A | 1500 мин-1 |
| AM3072-wMyz-0000 | 30.0 Нм | 13.00 A | 2000 мин-1 |
| AM3072-wPyz-0000 | 29.4 Нм | 18.70 A | 3000 мин-1 |
| AM3072-wQyz-0000 | 29.7 Нм | 20.90 A | 3500 мин-1 |
| Данные для 400 В переменного тока | AM3072-wPyz-0000 |
|---|---|
| Тип двигателя | синхронные серводвигатели |
| Номинальное напряжение | 480 В ПЕРЕМЕННОГО ТОКА |
| Крутящий момент в состоянии покоя | 29.4 Нм |
| Номинальный крутящий момент | 20.1 Нм |
| Пиковый крутящий момент | 117.6 Нм |
| Номинальная скорость | 3000 мин-1 |
| Номинальная мощность | 6.31 кВт |
| Ток покоя | 18.70 A |
| Пиковый ток | 93.5 A |
| Постоянный крутящий момент | 1.58 Нм/А |
| Момент инерции ротора | 65.0 кгсм² |
| Обратная связь с двигателем | резольвер, BiSS B, EnDat 2.1 |
| Охлаждение | конвекция |
| Способ подключения | M23 |
| Температура окружающей среды (эксплуатация) | +5…+40 °C |
| Одобрения/маркировка | CE, cURus, EAC |
| Данные корпуса | AM30xx |
|---|---|
| Степень защиты | IP54 |
| Форма конструкции | с фланцевым креплением в соответствии с IM B5, IM V1, IM V3 |
| Материал | литой алюминий |
| Покрытие/поверхность | с покрытием |
| Размеры | AM3072-wPyz-0000 |
|---|---|
| a | 180 j6 |
| b | 38 k6 |
| d | 80 мм |
| l | 215 мм |
| r | 188 мм |
| k (энкодер) (без тормоза) | 201.7 мм |
| k (энкодер) (с тормозом) | 253.7 мм |
| k (резольвер) (без тормоза) | 192.5 мм |
| k (резольвер) (с тормозом) | 234.5 мм |
| Ссылка для заказа AM3072-wPyz-0000 | |
|---|---|
| u | код фланца |
| v | длина двигателя |
| w = 0 | гладкий вал (стандарт) |
| w = 1 | вал с пазом и шпонкой «перо» согласно DIN 6885 |
| w = 2 | вал с уплотнительным кольцом IP65 и гладкий вал (AM301x — AM303x) |
| w = 2 | вал с уплотнительным кольцом IP65 и гладкий вал (AM304x — AM308x) |
| w = 3 | вал с уплотнительным кольцом IP65 и вал с канавкой и перьевой шпонкой (AM301x — AM303x) |
| w = 3 | вал с уплотнительным кольцом IP65 и вал с канавкой и перьевой шпонкой (AM304x — AM308x) |
| x | код обмотки A…T |
| y = 0 | резольвер, 2-полюсный |
| y = 1 | однооборотный абсолютный энкодер, EnDat 2.1, абсолютное положение в пределах одного оборота, электронная идентификационная табличка, AM302x…AM304x: 512 периодов синуса на оборот, AM305x…AM308x: 2048 периодов синуса на оборот |
| y = 2 | многооборотный абсолютный энкодер, EnDat 2.1, абсолютное положение в пределах 4096 оборотов, электронная идентификационная табличка, AM302x…AM304x: 512 периодов синуса на оборот, AM305x…AM308x: 2048 периодов синуса на оборот |
| y = 3 | однооборотный абсолютный энкодер, BiSS, абсолютное положение в пределах одного оборота, электронная идентификационная табличка, AM302x…AM308x: 2048 периодов синусоиды на оборот |
| y = 4 | многооборотный абсолютный энкодер, BiSS, абсолютное положение за 4096 оборотов, электронная идентификационная табличка, AM302x…AM308x: 2048 периодов синуса на оборот |
| y = A | однооборотный абсолютный энкодер, Hiperface, абсолютное положение в пределах одного оборота, электронная идентификационная табличка, AM301x: 16 периодов синусоиды на оборот |
| y = B | многооборотный абсолютный энкодер, Hiperface, абсолютное положение в пределах одного оборота, электронная идентификационная табличка, AM301x: 4 096 периодов синусоиды на оборот |
| z = 0 | без удерживающего тормоза |
| z = 1 | со стопорным тормозом для AM302x…AM308x |
| a = 0 | поворотные угловые разъемы для двигателя и кабеля обратной связи (только для AM302x — AM307x) |
| a = 1 | питающий кабель 0.5 м с несъемными штекерами (только для AM301x/AM302x), только для резольвера (y = 0) |
| a = 3 | вертикальные разъемы для кабеля двигателя и обратной связи (только для AM302x и до AM307x) |
| a = 5 | Заглушка yTec (только для AM301x) |
| a = 6 | подключение двигателя через клеммную коробку (только для AM308x) |
| Опции не могут быть установлены в полевых условиях. Такие опции, как уплотнение вала, удерживающий тормоз, абсолютный энкодер, могут привести к уменьшению номинальной мощности. |
