AM8022 AM8022-wEyz
Артикул AM8022-wEyz
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Данные для 400 В переменного тока AM8022-wEyz
Тип двигателя трехфазный синхронный двигатель с возбуждением от постоянных магнитов
Номинальное напряжение 100...480 В ПЕРЕМЕННОГО ТОКА
Крутящий момент в состоянии покоя 0.80 Нм
Номинальный крутящий момент 0.65 Нм
Пиковый крутящий момент 4.18 Нм
Описание производителя

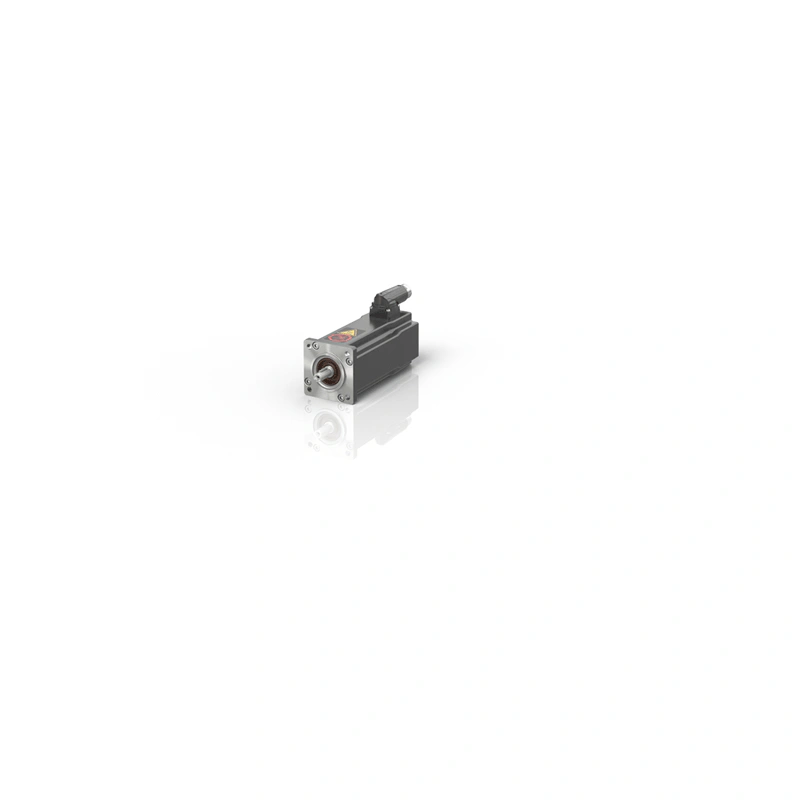

Серводвигатель 0.80 Нм (M0), F2 (58 мм)
Технические данные AM8022-wEyz
| Описание |
|---|
Стандартный серводвигатель AM8022 подходит для приводных решений с высокими требованиями к динамике и производительности в диапазоне переменного напряжения 100...480 В. Крутящий момент двигателя в состоянии покоя зависит от обмотки и находится в диапазоне< 1.5 Нм. Возможно исполнение с системой обратной связи OCT (абсолютный энкодер). Стандартный серводвигатель с кодом фланца F2 (58 мм) и длиной двигателя 2 имеет диаметр вала b = 9 k6 и свободный конец вала d = 20 мм. |
| Варианты исполнения изделия | Момент остановки | Ток останова | Номинальная скорость |
|---|---|---|---|
| AM8022-wDyz | 0.80 Нм | 1.50 A | 8000 мин-1 |
| AM8022-wEyz | 0.80 Нм | 2.44 A | 9000 мин-1 |
| Данные для 400 В переменного тока | AM8022-wEyz |
|---|---|
| Тип двигателя | трехфазный синхронный двигатель с возбуждением от постоянных магнитов |
| Номинальное напряжение | 100...480 В ПЕРЕМЕННОГО ТОКА |
| Крутящий момент в состоянии покоя | 0.80 Нм |
| Номинальный крутящий момент | 0.65 Нм |
| Пиковый крутящий момент | 4.18 Нм |
| Номинальная скорость | 9000 мин-1 |
| Номинальная мощность | 0.61 кВт |
| Ток покоя | 2.44 A |
| Пиковый ток | 12.60 A |
| Постоянный крутящий момент | 0.33 Нм/А |
| Момент инерции ротора | 0.258 кгсм² |
| Обратная связь с двигателем | резольвер, однооборотный абсолютный энкодер Абсолютный энкодер OCT, 18 бит, однооборотный или многооборотный, электронная заводская табличка Однооборотный или многооборотный абсолютный энкодер OCT, 24 бита, с поддержкой SIL 2, электронная табличка OCT, EnDat 3, 19 бит, совместимый с SIL 3, однооборотный или многооборотный абсолютный энкодер, электронная табличка |
| Охлаждение | конвекция |
| Технология подключения | вилка itec® |
| Температура окружающей среды (эксплуатация) | +5...+40 °C |
| Одобрения/маркировка | CE, cURus, EAC |
| Данные корпуса | AM80xx |
|---|---|
| Степень защиты | IP54, IP65 (уплотнение вала) |
| Форма исполнения | фланцевый монтаж в соответствии с IM B5, IM V1, IM V3 |
| Материал | алюминий |
| Покрытие/поверхность | темно-серое порошковое покрытие, аналогичное RAL7016 |
| Размеры | AM8022-wEyz |
|---|---|
| a | 40 j6 |
| b | 9 k6 |
| d | 20 мм |
| l | 63 мм |
| r | 58 мм |
| k (без тормоза) | 133.5 мм |
| k (с тормозом) | 168 мм |
| Ссылка для заказа AM8022-wEyz | |
|---|---|
| w = 0 | гладкий вал |
| w = 1 | Вал с пазом и шпонкой «перо» по DIN 6885 |
| w = 2 | гладкий вал с уплотнительным кольцом IP65 (FPM) |
| w = 3 | вал с уплотнительным кольцом IP65 (FPM) и вал с канавкой и перьевой шпонкой |
| w = 4 | вал с уплотнительным кольцом IP65, гладкий вал и уплотнительное воздушное соединение |
| w = 5 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой и уплотнительным воздушным патрубком |
| y = 0 | 2-кабельный стандарт: резольвер обратной связи |
| y = 1 | Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная табличка, однооборотный, абсолютное положение в пределах одного оборота, разрешение 18 бит |
| y = 2 | Технология One Cable для питания и обратной связи: передача обратной связи по моторному кабелю, кабель обратной связи не требуется, электронная табличка, многооборотные, абсолютное положение в пределах 4096 оборотов, разрешение 18 бит |
| y = г | Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная табличка, однооборотный, абсолютное положение в пределах одного оборота, разрешение 24 бита, с поддержкой SIL 2 (обязательно для функций TwinSAFE Safe Motion на AX8xxx-x2xx) |
| y = H | Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная табличка, многооборотный, абсолютное положение в пределах 4096 оборотов, разрешение 24 бита, SIL 2 (обязательно для функций TwinSAFE Safe Motion в AX8xxx-x2xx) |
| y = I | EnDat 3; технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная табличка, однооборотный, абсолютное положение в пределах одного оборота, разрешение 19 бит, с поддержкой SIL 3 (обязательно для функций TwinSAFE Safe Motion в AX8xxx-x2xx), только для AM802x - AM807x |
| y = J | EnDat 3; технология одного кабеля для питания и обратной связи: передача обратной связи по кабелю двигателя, кабель обратной связи не требуется, электронная табличка, многооборотный, абсолютное положение в пределах 4096 оборотов, разрешение 19 бит, поддерживается SIL 3 (обязательно для функций TwinSAFE Safe Motion в AX8xxx-x2xx), только для AM802x - AM807x |
| y = N | без обратной связи (без датчика) |
| z = 0 | без удерживающего тормоза |
| z = 1 | с беззазорным удерживающим тормозом на постоянных магнитах |
| Опции не могут быть установлены в полевых условиях. |
