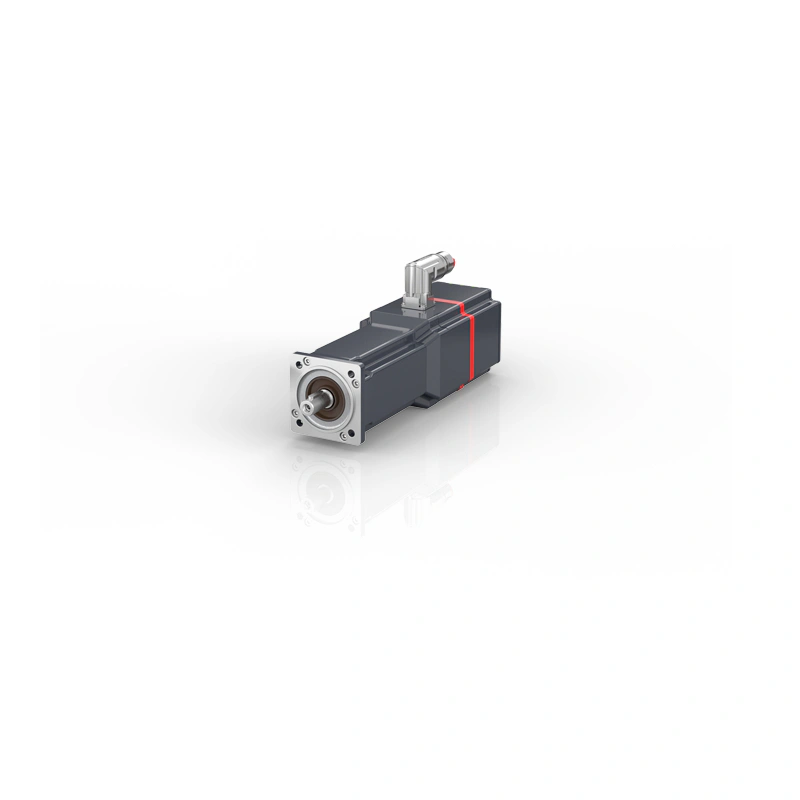

AMP8031 AMP8031-Fx3z
Артикул AMP8031-Fx3z
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Данные для 400 В переменного тока AMP8031-Fx3z
Номинальное напряжение 0...848 В ПОСТОЯННОГО ТОКА
Крутящий момент при остановке 1.36 Нм
Номинальный крутящий момент 1.30 Нм
Пиковый крутящий момент 6.07 Нм
Номинальная скорость 9000 мин-1
Описание производителя
Распределенный сервопривод 1.36 Нм (M0), F3 (72 мм)
Технические данные AMP8031-Fx3z
| Описание |
|---|
Трехфазный синхронный двигатель AMP8031 с возбуждением от постоянных магнитов и встроенным сервоприводом может быть оснащен многооборотными или однооборотными энкодерами. С помощью One Cable Automation, однокабельного решения EtherCAT P, обеспечивается простое, удобное и отказоустойчивое подключение к модулю распределенного питания AMP8600 или децентрализованному распределительному модулю AMP8800. Трехфазный синхронный двигатель с кодом фланца F3 (72 мм) и длиной двигателя 1 имеет диаметр вала b = 14 k6 и свободный конец вала d = 30 мм. Интегрированные в привод функции безопасностиРаспределенный сервопривод AMP8000 стандартно включает TwinSAFE для реализации интегрированных в привод функций безопасности STO/SS1 в соответствии с IEC 61800-5-2. Опционально доступны следующие функции безопасности TwinSAFE Safe Motion:
TwinCAT 3 Drive Manager 2 служит инструментом ввода в эксплуатацию. Благодаря структурированному дизайну и широкому набору функций ввод в эксплуатацию оси прост и интуитивно понятен. Для реализации проектов по обеспечению безопасности необходимо использовать TwinCAT 3 Safety Editor TE9000 и TwinSAFE Loader/User TE9200. |
| Варианты исполнения | Крутящий момент в состоянии покоя | Номинальная скорость | Обратная связь с двигателем | Технология безопасного привода TwinSAFE |
|---|---|---|---|---|
| AMP8031-Cx1z | 1.38 Нм | 3000 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8031-Cx2z | 1.38 Нм | 3000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8031-Cx3z | 1.38 Нм | 3000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8031-Cx4z | 1.38 Нм | 3000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| AMP8031-Dx1z | 1.38 Нм | 6000 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8031-Dx2z | 1.38 Нм | 6000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8031-Dx3z | 1.38 Нм | 6000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8031-Dx4z | 1.38 Нм | 6000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| AMP8031-Fx1z | 1.36 Нм | 9000 мин-1 | однооборотный абсолютный энкодер | СТО, SS1 |
| AMP8031-Fx2z | 1.36 Нм | 9000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8031-Fx3z | 1.36 Нм | 9000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8031-Fx4z | 1.36 Нм | 9000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| Данные для 400 В переменного тока | AMP8031-Fx3z |
|---|---|
| Тип двигателя | Трехфазный синхронный двигатель с возбуждением от постоянных магнитов и встроенным сервоприводом |
| Номинальное напряжение | 0...848 В ПОСТОЯННОГО ТОКА |
| Крутящий момент при остановке | 1.36 Нм |
| Номинальный крутящий момент | 1.30 Нм |
| Пиковый крутящий момент | 6.07 Нм |
| Номинальная скорость | 9000 мин-1 |
| Номинальная мощность | 1.23 кВт |
| Момент инерции ротора | 0.470 кгсм² |
| Обратная связь с двигателем | однооборотный абсолютный энкодер |
| Системная шина | EtherCAT |
| Профиль привода | CiA402 в соответствии с IEC 61800-7-201 (CoE) |
| Технология подключения | Штекер ECP B23 |
| Реализация STO | по локальной логике TwinSAFE или по FSoE |
| Функции безопасной остановки | Безопасное отключение крутящего момента (STO), безопасный рабочий останов (SOS), безопасный останов 1 (SS1), безопасный останов 2 (SS2) |
| Функции безопасного ускорения | Безопасное максимальное ускорение (SMA), безопасный диапазон ускорения (SAR) |
| Функции безопасного торможения | Безопасное управление тормозом (SBC), безопасный тест тормоза (SBT) |
| Функции безопасного направления | Безопасное положительное направление (SDIp), безопасное отрицательное направление (SDIn) |
| Функции безопасной скорости | Безопасная ограниченная скорость (SLS), безопасный диапазон скорости (SSR), монитор безопасной скорости (SSM), безопасная максимальная скорость (SMS) |
| Функции безопасного положения | Безопасное ограниченное положение (SLP), безопасный CAM (SCA), безопасный ограниченный инкремент (SLI) |
| Стандарт безопасности | EN ISO 13849-1:2015 (до Cat 4, PL e), EN 61508:2010 (до SIL 3) и EN 62061:2005 + A1:2013/A2:2015 (до SIL CL3) |
| Температура окружающей среды (эксплуатация) | +5...+40°C |
| Сертификаты/маркировка | CE, cULus, EAC, TÜV Süd |
| Данные корпуса | AMP80xx |
|---|---|
| Степень защиты | IP54, IP65 (уплотнение вала) |
| Форма исполнения | фланцевый монтаж в соответствии с IM B5, IM V1, IM V3 |
| Материал | алюминий |
| Покрытие/поверхность | темно-серое порошковое покрытие, аналогичное RAL7016 |
| Размеры | AMP8031-Fx3z |
|---|---|
| k (без тормоза) | 225.0 мм |
| k (с тормозом) | 264.5 мм |
| Ссылка для заказа AMP8031-Fx3z-1001 | |
|---|---|
| x = 0 | гладкий вал |
| x = 1 | вал с пазом и шпонкой «перо» по DIN 6885 |
| x = 2 | вал с уплотнительным кольцом IP65 и гладкий вал |
| x = 3 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой |
| x = 4 | вал с уплотнительным кольцом IP65, гладкий вал и уплотнительное воздушное соединение |
| x = 5 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой и уплотнительным воздушным соединением |
| z = 0 | без стопорного тормоза |
| z = 1 | с безлюфтовым удерживающим тормозом на постоянных магнитах |
| Опции не могут быть установлены в полевых условиях. | |
| AMP803v-wxyz-1001: текущее стандартное исполнение |
