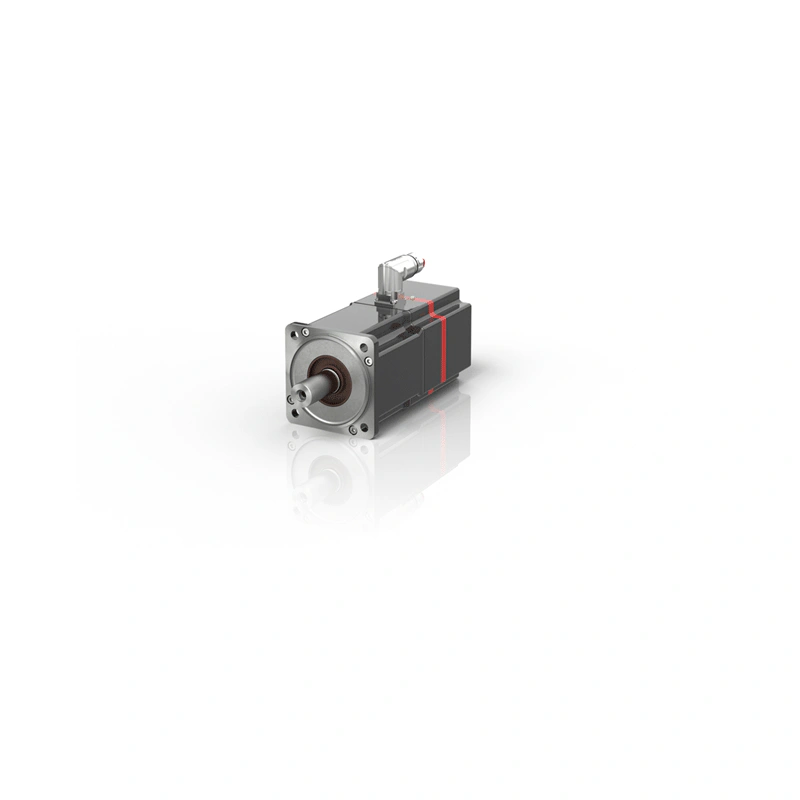

AMP8051 AMP8051-Kx4z
Артикул AMP8051-Kx4z
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Данные для 400 В переменного тока AMP8051-Kx4z
Номинальное напряжение 0...848 В ПОСТОЯННОГО ТОКА
Момент остановки 4.40 Нм
Номинальный крутящий момент 2.50 Нм
Пиковый крутящий момент 10.7 Нм
Номинальная скорость 8000 мин-1
Описание производителя
Распределенный сервопривод 4.40 Нм (M0), F5 (104 мм)
Технические данные AMP8051-Kx4z
| Описание |
|---|
Трехфазный синхронный двигатель AMP8051 с возбуждением от постоянных магнитов и встроенным сервоприводом может быть оснащен многооборотными или однооборотными энкодерами. Благодаря One Cable Automation, однокабельному решению EtherCAT P, обеспечивается простое, удобное и отказоустойчивое подключение к модулю распределенного питания AMP8600 или децентрализованному распределительному модулю AMP8800. Трехфазный синхронный двигатель с кодом фланца F5 (104 мм) и длиной двигателя 1 имеет диаметр вала b = 24 k6 и свободный конец вала d = 50 мм. Интегрированные в привод функции безопасностиРаспределенный сервопривод AMP8000 серийно включает TwinSAFE для реализации интегрированных в привод функций безопасности STO/SS1 в соответствии с IEC 61800-5-2. Опционально доступны следующие функции безопасности TwinSAFE Safe Motion:
TwinCAT 3 Drive Manager 2 служит в качестве инструмента ввода в эксплуатацию. Благодаря структурированному дизайну и широкому набору функций ввод в эксплуатацию оси прост и интуитивно понятен. Для реализации проектов по обеспечению безопасности необходимо использовать TwinCAT 3 Safety Editor TE9000 и TwinSAFE Loader/User TE9200. |
| Варианты исполнения | Крутящий момент на остановке | Номинальная скорость | Обратная связь с двигателем | Технология безопасного вождения TwinSAFE |
|---|---|---|---|---|
| AMP8051-Ex1z | 4.60 Нм | 2500 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8051-Ex2z | 4.60 Нм | 2500 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8051-Ex3z | 4.60 Нм | 2500 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8051-Ex4z | 4.60 Нм | 2500 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| AMP8051-Gx1z | 4.60 Нм | 5000 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8051-Gx2z | 4.60 Нм | 5000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8051-Gx3z | 4.60 Нм | 5000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8051-Gx4z | 4.60 Нм | 5000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| AMP8051-Kx1z | 4.40 Нм | 8000 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8051-Kx2z | 4.40 Нм | 8000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8051-Kx3z | 4.40 Нм | 8000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8051-Kx4z | 4.40 Нм | 8000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| Данные для 400 В переменного тока | AMP8051-Kx4z |
|---|---|
| Тип двигателя | трехфазный синхронный двигатель с возбуждением от постоянных магнитов и встроенным сервоприводом |
| Номинальное напряжение | 0...848 В ПОСТОЯННОГО ТОКА |
| Момент остановки | 4.40 Нм |
| Номинальный крутящий момент | 2.50 Нм |
| Пиковый крутящий момент | 10.7 Нм |
| Номинальная скорость | 8000 мин-1 |
| Номинальная мощность | 2.09 кВт |
| Момент инерции ротора | 2.25 кгсм² |
| Обратная связь с двигателем | многооборотный абсолютный энкодер |
| Системная шина | EtherCAT |
| Профиль привода | CiA402 в соответствии с IEC 61800-7-201 (CoE) |
| Технология подключения | Плунжер ECP B23 |
| Реализация STO | с помощью локальной системы TwinSAFE Logic или с помощью FSoE |
| Функции безопасной остановки | Безопасное отключение крутящего момента (STO), безопасный рабочий останов (SOS), безопасный останов 1 (SS1), безопасный останов 2 (SS2) |
| Функции безопасного ускорения | Безопасное максимальное ускорение (SMA), безопасный диапазон ускорения (SAR) |
| Функции безопасного торможения | Безопасное управление тормозами (SBC), безопасный тест тормозов (SBT) |
| Функции безопасного направления | Безопасное направление положительное (SDIp), Безопасное направление отрицательное (SDIn) |
| Функции безопасной скорости | Безопасное ограничение скорости (SLS), безопасный диапазон скорости (SSR), безопасный контроль скорости (SSM), безопасная максимальная скорость (SMS) |
| Функции безопасного положения | Безопасное ограниченное положение (SLP), безопасный CAM (SCA), безопасное ограниченное приращение (SLI) |
| Стандарт безопасности | EN ISO 13849-1:2015 (до Cat 4, PL e), EN 61508:2010 (до SIL 3) и EN 62061:2005 + A1:2013/A2:2015 (до SIL CL3) |
| Температура окружающей среды (эксплуатация) | +5...+40°C |
| Сертификаты/маркировка | CE, cULus, EAC, TÜV Süd |
| Данные корпуса | AMP80xx |
|---|---|
| Степень защиты | IP54, IP65 (уплотнение вала) |
| Форма исполнения | фланцевое крепление по IM B5, IM V1, IM V3 |
| Материал | алюминий |
| Покрытие/поверхность | темно-серое порошковое покрытие, аналогичное RAL7016 |
| Размеры | AMP8051-Kx4z |
|---|---|
| k (без тормоза) | 230.0 мм |
| k (с тормозом) | 277.0 мм |
| Ссылка для заказа AMP8051-Kx4z | |
|---|---|
| x = 0 | гладкий вал |
| x = 1 | вал с пазом и перьевой шпонкой по DIN 6885 |
| x = 2 | вал с уплотнительным кольцом IP65 и гладкий вал |
| x = 3 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой |
| x = 4 | вал с уплотнительным кольцом IP65, гладкий вал и уплотнительное воздушное соединение |
| x = 5 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой и уплотнительным воздушным патрубком |
| z = 0 | без стопорного тормоза |
| z = 1 | с безлюфтовым удерживающим тормозом на постоянном магните |
| Опции не могут быть установлены в полевых условиях. |
