Ключевые параметры
Описание производителя
Распределенный сервопривод 5.60 Нм (M0), F5 (104 мм)
Технические данные AMP8052-Lx2z
| Описание |
|---|

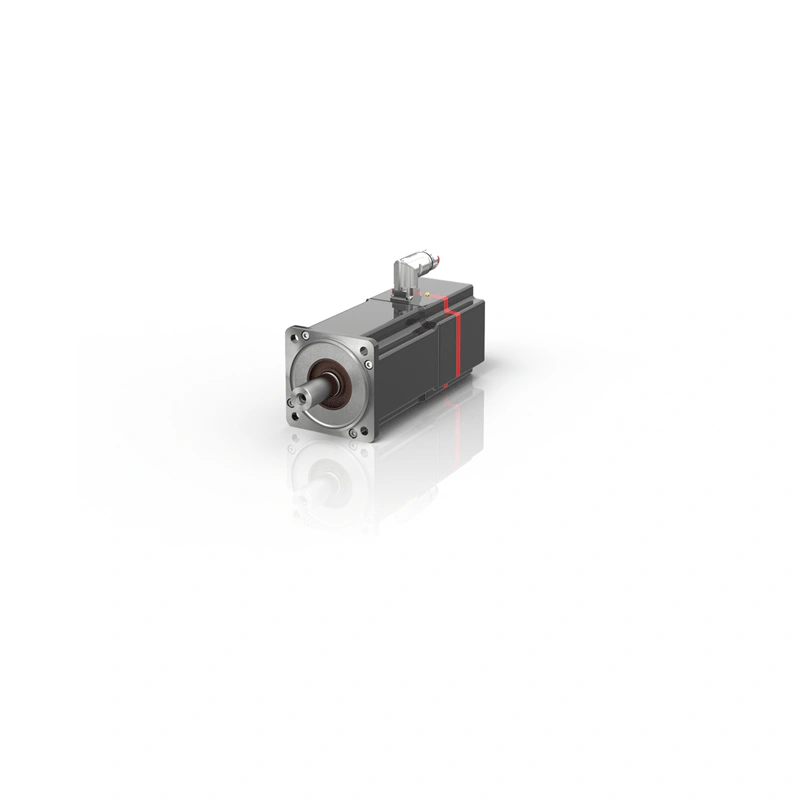

Трехфазный синхронный двигатель AMP8052 с возбуждением от постоянных магнитов и встроенным сервоприводом может быть оснащен многооборотными или однооборотными энкодерами. Благодаря One Cable Automation, однокабельному решению EtherCAT P, он отличается простым, удобным и отказоустойчивым подключением к модулю распределенного питания AMP8600 или децентрализованному распределительному модулю AMP8800. Трехфазный синхронный двигатель с кодом фланца F5 (104 мм) и длиной двигателя 2 имеет диаметр вала b = 24 k6 и свободный конец вала d = 50 мм. Интегрированные в привод функции безопасностиРаспределенный сервопривод AMP8000 в стандартной комплектации включает TwinSAFE для реализации интегрированных в привод функций безопасности STO/SS1 в соответствии с IEC 61800-5-2. В качестве опции он может быть оснащен следующими функциями безопасности TwinSAFE Safe Motion:
TwinCAT 3 Drive Manager 2 служит в качестве инструмента ввода в эксплуатацию. Благодаря структурированной конструкции и широкому набору функций ввод в эксплуатацию оси прост и интуитивно понятен. Для реализации проектов по безопасности необходимо использовать TwinCAT 3 Safety Editor TE9000 и TwinSAFE Loader/User TE9200. |
| Варианты исполнения | Крутящий момент при остановке | Номинальная скорость | Обратная связь с двигателем | Технология безопасного привода TwinSAFE |
|---|---|---|---|---|
| AMP8052-Fx1z | 7.60 Нм | 2000 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8052-Fx2z | 7.60 Нм | 2000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8052-Fx3z | 7.60 Нм | 2000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8052-Fx4z | 7.60 Нм | 2000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| AMP8052-Jx1z | 7.60 Нм | 4000 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8052-Jx2z | 7.60 Нм | 4000 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8052-Jx3z | 7.60 Нм | 4000 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8052-Jx4z | 7.60 Нм | 4000 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| AMP8052-Lx1z | 5.60 Нм | 7300 мин-1 | однооборотный абсолютный энкодер | STO, SS1 |
| AMP8052-Lx2z | 5.60 Нм | 7300 мин-1 | многооборотный абсолютный энкодер | STO, SS1 |
| AMP8052-Lx3z | 5.60 Нм | 7300 мин-1 | однооборотный абсолютный энкодер | Безопасное движение |
| AMP8052-Lx4z | 5.60 Нм | 7300 мин-1 | многооборотный абсолютный энкодер | Безопасное движение |
| Данные для 400 В переменного тока | AMP8052-Lx2z |
|---|---|
| Тип двигателя | трехфазный синхронный двигатель с возбуждением от постоянных магнитов и встроенным сервоприводом |
| Номинальное напряжение | 0...848 В ПОСТОЯННОГО ТОКА |
| Крутящий момент при остановке | 5.60 Нм |
| Номинальный крутящий момент | 3.10 Нм |
| Пиковый крутящий момент | 14.2 Нм |
| Номинальная скорость | 7300 мин-1 |
| Номинальная мощность | 2.37 кВт |
| Момент инерции ротора | 4.08 кгсм² |
| Обратная связь с двигателем | многооборотный абсолютный энкодер |
| Системная шина | EtherCAT |
| Профиль привода | CiA402 в соответствии с IEC 61800-7-201 (CoE) |
| Технология подключения | вилка ECP B23 |
| Исполнение STO | по местной логике TwinSAFE или по FSoE |
| Функции безопасной остановки | Безопасное отключение крутящего момента (STO), безопасный останов 1 (SS1) |
| Стандарт безопасности | EN ISO 13849-1:2015 (Cat 4, PL e), EN 61508:2010 (SIL 3) и EN 62061:2005 + A1:2013/A2:2015 (SIL CL3) |
| Температура окружающей среды (эксплуатация) | +5...+40°C |
| Допуски/маркировка | CE, cULus, EAC, TÜV Süd |
| Данные корпуса | AMP80xx |
|---|---|
| Степень защиты | IP54, IP65 (уплотнение вала) |
| Форма исполнения | фланцевый монтаж в соответствии с IM B5, IM V1, IM V3 |
| Материал | алюминий |
| Покрытие/поверхность | темно-серое порошковое покрытие, аналогичное RAL7016 |
| Размеры | AMP8052-Lx2z |
|---|---|
| k (без тормоза) | 263.0 мм |
| k (с тормозом) | 310.0 мм |
| Ссылка для заказа AMP80uv-Lx2z | |
|---|---|
| x = 0 | гладкий вал |
| x = 1 | вал с канавкой и шпонкой по DIN 6885 |
| x = 2 | вал с уплотнительным кольцом IP65 и гладким валом |
| x = 3 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой |
| x = 4 | вал с уплотнительным кольцом IP65, гладкий вал и уплотнительное воздушное соединение |
| x = 5 | вал с уплотнительным кольцом IP65, вал с канавкой и перьевой шпонкой и уплотнительным воздушным соединением |
| z = 0 | без стопорного тормоза |
| z = 1 | с безлюфтовым удерживающим тормозом на постоянных магнитах |
| Опции не могут быть установлены в полевых условиях. |
