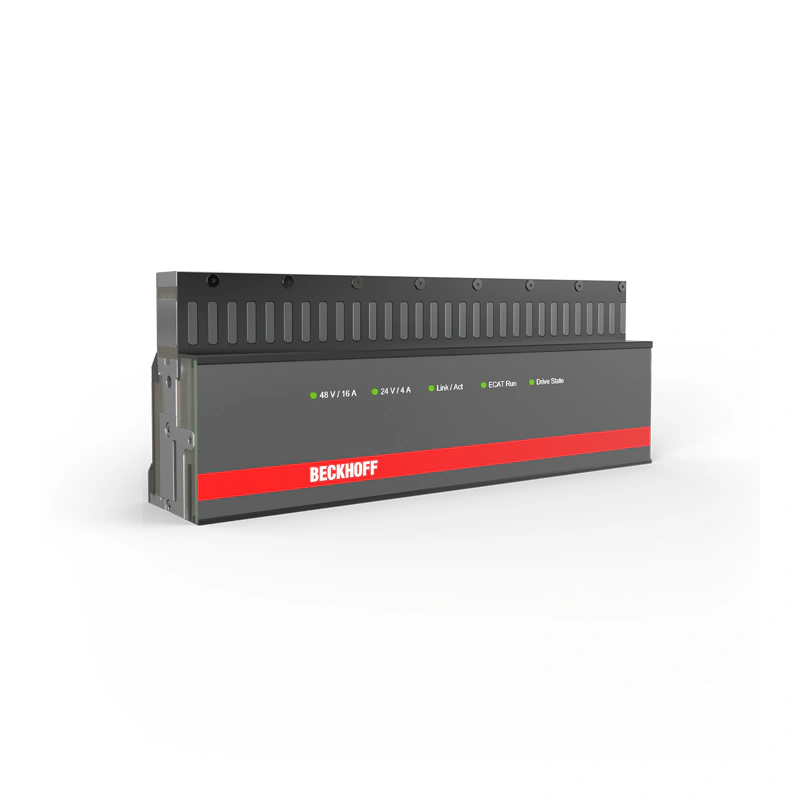

AT2xxx, ATH2xxx | XTS модули двигателей

AT2100

Q: Какой срок поставки AT2100?

Позиция поставляется под заказ. Срок зависит от наличия у дистрибьютора и текущей загрузки завода, поэтому мы не называем его наугад: менеджер проверяет по складам и сообщает точный срок вместе со счётом — до оплаты, а не после.

Q: Это оригинал Beckhoff?

Поставляем оригинальную продукцию Beckhoff через дистрибьюторов производителя. Документы о происхождении и сертификаты, если они предусмотрены для этого типа оборудования, прикладываем к поставке — их можно запросить до оплаты. Аналог вместо оригинала без согласования не поставляем.

Q: Как получить цену и счёт на AT2100?

Напишите на sales@spectrprom.ru и укажите артикул, количество и желаемый срок. В ответ придёт коммерческое предложение с ценой, сроком и условиями. Если нужен счёт на юридическое лицо — добавьте ИНН, остальные реквизиты мы заполним сами.

Q: Что делать, если AT2100 снят с производства?

Подберём замену по техническим характеристикам в линейке Beckhoff или у другого производителя. Пришлите условия применения — напряжение, ток, тип подключения, класс защиты — и мы предложим варианты с обоснованием, чем они отличаются от исходной позиции.

Q: Какие документы идут с поставкой?

УПД или счёт-фактура с накладной, паспорт изделия и сертификаты соответствия, если они предусмотрены для данного типа оборудования. Работаем с НДС, по договору поставки. Комплект документов согласуем до отгрузки, чтобы не пересылать их задним числом.

Q: Есть ли минимальная партия?

Минимальной партии нет: отгружаем и одну позицию, и серийные объёмы. На количестве от десяти штук цена обычно ниже — при запросе указывайте планируемый объём, это влияет и на стоимость, и на срок.

Артикул AT2100

Вес2,38 кг

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Данные системы AT20xx, AT21xx

Шаг магнита ≥ 63 мм

Геометрии любой (e. g. прямоугольник, квадрат, круг, прямая, L-, U-, O-, Z- или T-образная)

Выравнивание горизонтально, вертикально или под любым углом от 1...179°

Макс. скорость 4 м/с

Макс. ускорение 10 г

Описание производителя

Моторный модуль со встроенной функцией NCT, прямой, без подачи

Технические данные AT2100

Описание
Двигательные модули AT2100 являются элементами для построения прямых участков линии XTS с интегрированной функциональностью NCT. В сочетании с электроникой, установленной на движителе, на движителе имеется источник питания и синхронная передача данных в режиме реального времени. Это обеспечивает основу для интеграции датчиков и исполнительных механизмов на движителе. Помимо транспортировки продукции, возможно активное выполнение процессов непосредственно на движителе - как во время его движения, так и в состоянии покоя. Аппаратное обеспечение, необходимое для технологии передачи данных, полностью интегрировано в модуль двигателя, что позволяет сохранить существующие функциональные возможности и компактный дизайн. Не требуется никаких дополнительных соединений или питающих линий. Для установления электрического соединения между моторными модулями достаточно просто соединить их вместе. Кроме того, обеспечивается полная совместимость с конструкционным комплектом XTS. Это позволяет комбинировать его со стандартными моторными модулями, что позволяет оснащать линейные участки NCT по мере необходимости.

Описание

Двигательные модули AT2100 являются элементами для построения прямых участков линии XTS с интегрированной функциональностью NCT. В сочетании с электроникой, установленной на движителе, на движителе имеется источник питания и синхронная передача данных в режиме реального времени. Это обеспечивает основу для интеграции датчиков и исполнительных механизмов на движителе. Помимо транспортировки продукции, возможно активное выполнение процессов непосредственно на движителе - как во время его движения, так и в состоянии покоя.

Аппаратное обеспечение, необходимое для технологии передачи данных, полностью интегрировано в модуль двигателя, что позволяет сохранить существующие функциональные возможности и компактный дизайн. Не требуется никаких дополнительных соединений или питающих линий. Для установления электрического соединения между моторными модулями достаточно просто соединить их вместе. Кроме того, обеспечивается полная совместимость с конструкционным комплектом XTS. Это позволяет комбинировать его со стандартными моторными модулями, что позволяет оснащать линейные участки NCT по мере необходимости.

Данные системы	AT20xx, AT21xx
Шаг магнита	≥ 63 мм
Геометрии	любой (e. g. прямоугольник, квадрат, круг, прямая, L-, U-, O-, Z- или T-образная)
Диаметр	Изогнутый на 180° сегмент: 174 мм (салфетка), 45° изогнутый сегмент: 637 мм, 22.Изогнутый сегмент 5°: 1273 мм, -22.Изогнутый сегмент 5°: 1273 мм
Выравнивание	горизонтально, вертикально или под любым углом от 1...179°
Пиковое усилие	AT9001-x550 (5-контактный): 100 Н, AT9001-x775 (7-контактный): 130 Н, AT9001-xAA0 (10-контактный): 210 Н (характеристики относятся к прямым участкам)
Непрерывная сила	AT9001-x550 (5-контактный): 30 Н, AT9001-x775 (7-контактный): 45 Н, AT9001-xAA0 (10-контактный): 75 Н (характеристики относятся к прямым участкам)
Макс. скорость	4 м/с
Макс. ускорение	10 г
Полезная нагрузка	до 40 кг, более высокие нагрузки при снижении динамики
Абсолютная точность	< ±0.25 мм в пределах прямого модуля
Повторяемость	< ±0.01 мм (в состоянии покоя однонаправленный)
Точность позиционирования	< ±0.15 мм @ 1.5 м/с в пределах прямого модуля
Размер системы	> 100 m, > 200 движителей, возможны большие пределы системы с ограничениями
Степень защиты	IP65 (в собранном состоянии для закрытой системы, водонепроницаемость только на короткое время, не устойчив к коррозии)
Сертификаты/маркировка	CE, UL (в процессе подготовки)
Вибрация/ударопрочность	соответствует EN 60068-2-6/EN 60068-2-27
Устойчивость к ЭМС/эмиссия	соответствует EN 61000-6-2/EN 61000-6-4
Стандарт ETSI по электромагнитной совместимости	соответствует EN 301489-1

Технические данные	AT2100
Тип двигателя	сегмент линейного двигателя с длинным статором
Форма конструкции	прямой
Длина двигателя	250 мм
Способ соединения	разъемы между модулями двигателя (последовательное соединение)
Длина на подачу	макс. 2 м (питание, EtherCAT)
Охлаждение	конвекция
Температура окружающей среды (эксплуатация)	0...+40°C

Электрические данные	AT2100
Номинальная мощность	768 W
Рабочее напряжение	48 В ПОСТОЯННОГО ТОКА
Номинальный ток	16 A
Пиковый ток	< 48 A
Управляющее напряжение	24 В ПОСТОЯННОГО ТОКА -15/+20%
Потребляемая мощность управляющее напряжение	35 Вт на метр пути

Механические данные	AT2100
Длина	250 мм
Ширина	51.7 мм
Высота	96 мм
Вес	2.38 кг

Передача энергии NCT	AT2100
Номинальная мощность NCT	до 35 Вт (в зависимости от положения движителя)
Пиковая производительность NCT	до 75 Вт (в зависимости от положения движителя)
Выходное напряжение	24 В постоянного тока (регулируемое)
Передача мощности	непрерывно (также через границы модуля)

Передача данных NCT	AT2100
Цикл связи	250 мкс
Направление связи	двунаправленный
Время отклика	Точная мкс синхронизация по постоянному току
Участники коммуникации	без системных ограничений (возможно индивидуальное назначение адресов движков)
Типы связи	циклический и ациклический
Передача данных	непрерывно (также за пределами модуля)

Информация для заказа	Модули двигателей XTS
AT2100-0250	модуль двигателя со встроенной функцией NCT, прямой, 48 В DC/24 В DC, 250 мм x 51.7 мм x 96 мм (Д x Ш x В), 2.38 кг, не сертифицирован UL
AT2100-0250-0002	Модуль двигателя с интегрированной функциональностью NCT, прямой (верхний профиль без отверстия для сверления), 48 В DC/24 В DC, 250 мм x 51.7 мм x 96 мм (Д x Ш x В), 2.38 кг, не сертифицирован UL
