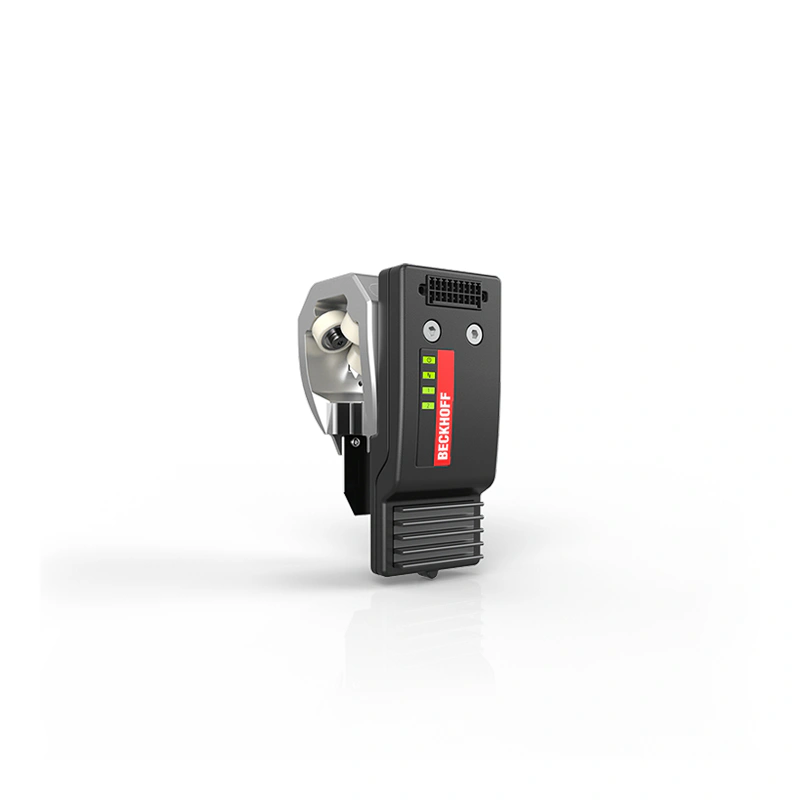

AT8x00 AT8300-1100-0100
Артикул AT8300-1100-0100
- Вес651 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Варианты исполнения Информация для заказа
AT8200-1000-0100 Электроника NCT, с корпусом, без движителя, базовая электроника, 220 г
Технические данные Механические данные | Движитель AT9014-1070-0550
Номинальный выход до 35 Вт (в зависимости от положения движителя)
Пиковая производительность до 75 Вт (в зависимости от положения движителя)
Выходное напряжение 24 В постоянного тока (регулируемый)
Описание производителя
Электроника NCT, с корпусом, монтируется на движитель AT9014-1070-0550, базовая электроника
Технические данные AT8300-1100-0100
| Описание |
|---|
Электроника NCT служит основой для адаптации технологии NCT к конкретным условиям применения в приложениях сторонних производителей. В сочетании с корпусом, движителем XTS и моторными модулями AT2100 или AT2102 на движителях имеется регулируемый источник питания 24 В постоянного тока и синхронная передача данных в реальном времени. Базовая электроника уже предлагает широкий спектр возможностей для интеграции датчиков и исполнительных механизмов - цифровые входы и выходы, аналоговые входы и ШИМ-выходы. Базовые функциональные возможности могут быть дополнены электроникой, зависящей от конкретного применения. Всеми функциями можно управлять централизованно через TwinCAT, что обеспечивает высокую степень удобства использования и короткое время обучения. |
| Варианты исполнения | Информация для заказа |
|---|---|
| AT8200-1000-0100 | Электроника NCT, с корпусом, без движителя, базовая электроника, 220 г |
| AT8200-2000-0100 | Электроника NCT, с корпусом, без движителя, базовая электроника, 230 г, подходит для сторонних движителей |
| AT8300-1100-0100 | Электроника NCT, с корпусом, устанавливается на движитель AT9014-1070-0550, базовая электроника, 900 г |
| AT8300-1200-0100 | Электроника NCT, с корпусом, устанавливается на движитель AT9014-1070-1550 (движитель 1), базовая электроника, 900 г |
| Технические данные | Передача энергии NCT |
|---|---|
| Номинальный выход | до 35 Вт (в зависимости от положения движителя) |
| Пиковая производительность | до 75 Вт (в зависимости от положения движителя) |
| Выходное напряжение | 24 В постоянного тока (регулируемый) |
| Передача энергии | непрерывно (также через границы модуля) |
| Технические данные | Передача данных NCT |
|---|---|
| Цикл передачи данных | 250 мкс |
| Направление связи | двунаправленный |
| Временной отклик | Точная мкс синхронизация по постоянному току |
| Участники коммуникации | без системных ограничений (возможно индивидуальное назначение адресов движителей) |
| Типы связи | циклический и ациклический |
| Передача данных | непрерывно (также через границы модуля) |
| Технические данные | Цифровой вход |
|---|---|
| Количество цифровых входов | 2 (+2 аналоговых входа могут использоваться как цифровые входы) |
| Технология подключения | 1-проводной |
| Номинальное напряжение | 24 В ПОСТОЯННОГО ТОКА (-15%/+20%) |
| «0» напряжение сигнала | -3...+5 V |
| Напряжение сигнала «1» | 11...30 V |
| Входной фильтр | настраиваемый, стандартный: 3 мс, мин.: 10 мкс |
| Функция счетчика | 1 x счетчик повышения/понижения, 1 x счетчик повышения или понижения |
| Глубина счетчика | 32 бита |
| Функция счетчика | счетчик настроек, выходы переключателей, счетчик сброса |
| Функция фиксации | вход с защелкой, 24 В постоянного тока |
| Разрешение фиксации | Разрешение 4 мкс, 32-битное временное значение |
| Технические данные | Цифровой выход |
|---|---|
| Количество цифровых выходов | 4 (+3 ШИМ-выхода могут использоваться как цифровой выход) |
| Технология подключения | 1-проводной |
| Номинальное напряжение | 24 В ПОСТОЯННОГО ТОКА (-15%/+20%) |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Время переключения | ТОН: typ. 20 мкс, TOFF: 10 мкс |
| Ток короткого замыкания | typ. < 2 A |
| Энергия разрыва | < 150 мДж/канал |
| Технические данные | Аналоговый вход |
|---|---|
| Количество аналоговых входов | 2 |
| Технология | односторонний |
| напряжение сигнала | 0...10 V |
| Внутреннее сопротивление | 500 кΩ |
| Предельная частота входного фильтра | 2 кГц |
| Разрешение | 12 бит |
| Погрешность измерения | < ±0.3% (по отношению к конечному значению диапазона измерения) |
| Технические данные | Выход широтно-импульсной модуляции |
|---|---|
| Количество выходов | 3 x полумоста с 2 x измерениями тока или 1 x полный и 1 x полумост с 1 x измерением тока каждый |
| Номинальное напряжение | 24 В ПОСТ. ТОКА (-15%/+20%) |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Макс. выходной ток | 2 A |
| Макс. частота переключения | 128 кГц |
| Дежурный коэффициент | 0...100% (TON > 20 нс, TOFF > 200 нс) |
| Технические данные | Механические данные | Разъем |
|---|---|
| Технология подключения | Cage Clamp® |
| Степень защиты | IP20 |
| Сечение соединения | одножильный провод: 0.08...1.5 мм², многожильный провод*: 0.08...1.5 мм², с ферулой: 0.25...1 мм² |
| Сечение соединения AWG | одножильный провод: AWG28-16, многожильный провод*: AWG28-16, с ферулой: AWG28-18 |
| Длина зачистки | 6...7 мм |
| Технические данные | Механические данные | Корпус |
|---|---|
| Длина | 151.3 мм |
| Ширина | 62 мм |
| Высота | 28.5 мм |
| Вес | 220 г (корпус вкл. электроника) |
| Номинальный воздушный зазор | 1 мм |
| Особенности | встроенная возможность регулировки воздушного зазора |
| Технические данные | Механические данные | Движитель AT9014-1070-0550 |
|---|---|
| Вес | 651 г |
| Длина движителя | 70 мм |
| Материал роликов | пластик |
| Материал основного корпуса | алюминий |
| Шаг магнита | 72 мм |
| Пиковое усилие | AT9001-x550 (5-контактный): 100 Н (технические характеристики см. в прямых разделах) |
| Непрерывная сила | AT9001-x550 (5-контактный): 30 Н (характеристики относятся к прямым участкам) |
| Электронное обнаружение | стандарт |
| Возможные сегменты кривой | прямой (AT9000, AT9100), 180° (тканевый, AT9050-0500-0170), 45° (AT9040-0750-0070, AT9040-1250-0070) |
| Информация для заказа | |
|---|---|
| AT8300-1100-0100 | Электроника NCT, с корпусом, установленная на движителе AT9014-1070-0550, базовая электроника, 900 г |
