EtherCAT-копплер для стандартных модулей ввода-вывода
Технические данные BK1120
| Описание |
|---|

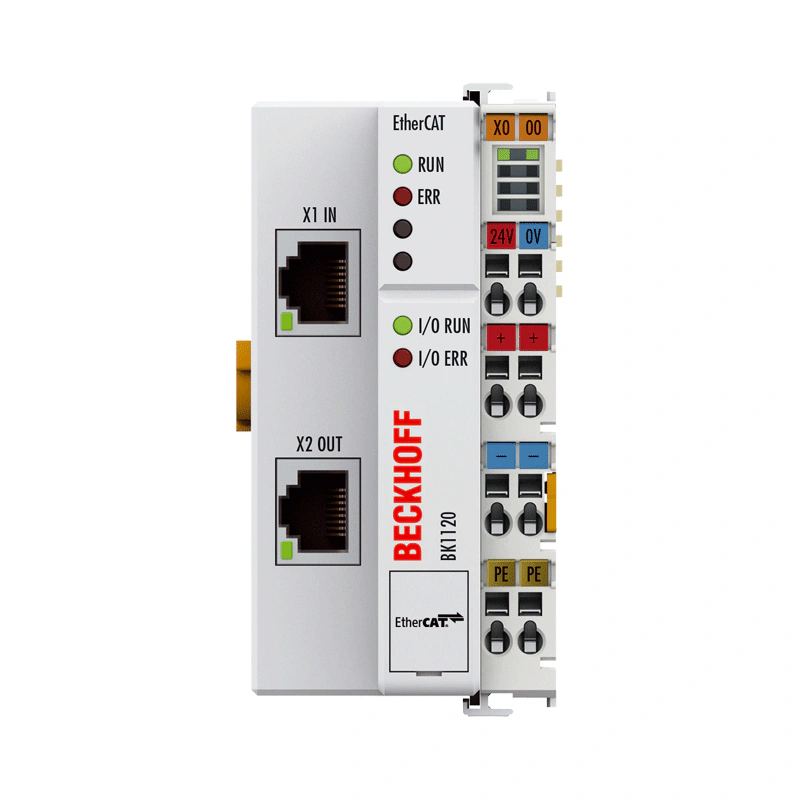

EtherCAT-копплер BK1120 является связующим звеном между протоколом EtherCAT на уровне промышленной шины и модулями ввода-вывода. Копплер преобразует проходящие телеграммы из Ethernet 100BASE-TX во внутреннюю, независимую от полевой шины шину модулей. Станция состоит из копплера и до 64 модулей ввода-вывода, а также оконечного модуля шины. Образ процесса EtherCAT-системы назначается автоматически. До 255 модулей ввода-вывода могут быть подключены через расширение K-Bus. Особенности:
BK1120 имеет два гнезда RJ45. верхний Ethernet-интерфейс используется для подключения копплера к сети; нижний разъем служит для дополнительного подключения других EtherCAT-устройств в том же сегменте. Системное и полевое питание, каждое 24 В постоянного тока, подается непосредственно на копплер. На подключенные модули ввода-вывода подается ток, необходимый для связи, от подаваемого системного напряжения. Полевое питание подается на отдельные компоненты ввода/вывода через силовые контакты с током до 10 A. В сети EtherCAT копплер EK1120 может быть установлен в любом месте секции передачи сигналов Ethernet (100BASE-TX) - кроме непосредственно коммутатора. Соединители EK9000 и EK1000 подходят для использования на коммутаторе. |
| Технические данные | BK1120 |
|---|---|
| Количество модулей ввода-вывода | 64 (255 с расширением шины K-bus) |
| Макс. количество байт полевая шина | Вход 1024 байта и выход 1024 байта |
| Возможность конфигурирования | через KS2000 или EtherCAT (ADS) |
| Скорость передачи данных | 100 Мбит/с |
| Шинный интерфейс | 2 x RJ45 |
| Среда передачи данных | Ethernet/EtherCAT Cat.5 кабелей |
| Источник питания | 24 В ПОСТ. ТОКА (-15%/+20%) |
| Входной ток | 70 мА + (общий ток шины K-bus)/4, 500 мА макс. |
| Пусковой ток | приблизительно. 2.5 x непрерывный ток |
| Рекомендуемый предохранитель | ≤ 10 A |
| Токоподвод K-bus | 1750 мА |
| Силовые контакты | макс. 24 В постоянного тока/макс. 10 A |
| Электрическая изоляция | 500 В (силовой контакт/напряжение питания/Ethernet) |
| Расстояние между станциями | 100 м (100BASE-TX) |
| Время передачи данных | 0.01 мс в случае 10 модулей для 32-битных входов и выходов каждый (без времени работы шины K-bus) |
| Вес | приблизительно. 150 г |
| Температура эксплуатации/хранения | -25...+60°C/-40...+85°C |
| Относительная влажность | 95%, без конденсации |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Устойчивость к ЭМС/эмиссия | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защита. номинал/установка поз. | IP20/переменная |
| Сертификаты/маркировка | CE, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Данные корпуса | BKxxxx, BCxxxx |
|---|---|
| Форма исполнения | Компактный корпус терминала с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 51 мм x 100 мм x 69 мм |
| Установка | на 35 мм DIN-рейке, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | сплошной проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², ст*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Длина отрезка | 8...9 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
