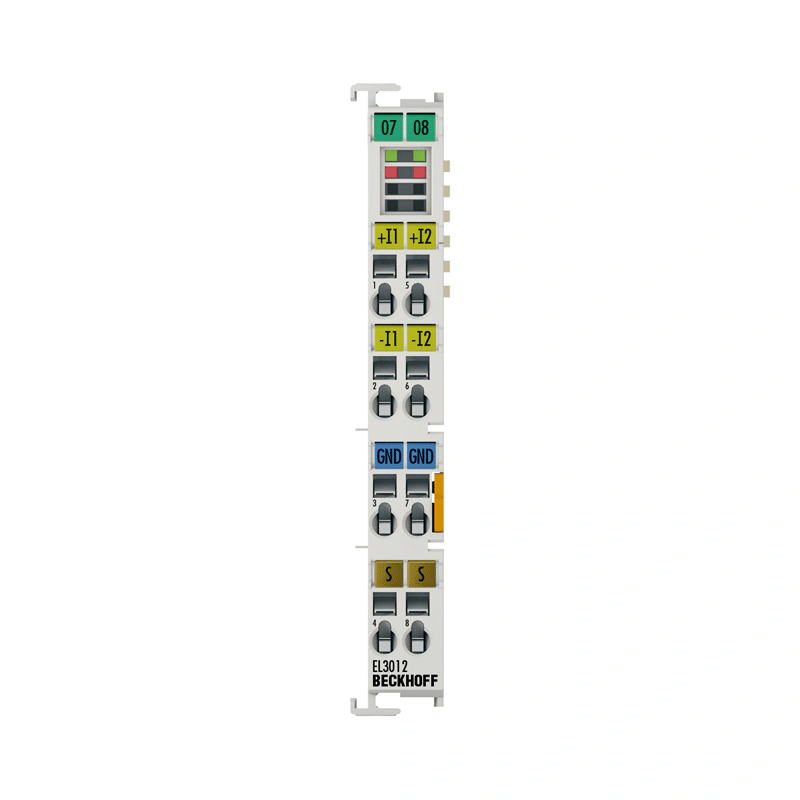

EL3xxx | Аналоговый вход Beckhoff EL3012
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
EL3xxx | Аналоговый вход

EL3012

Артикул EL3012
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Материал поликарбонат
Размеры (Ш х В х Г) 12 мм x 100 мм x 68 мм
Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Боковой монтаж с помощью двойного пазового и ключевого соединения
Маркировка маркировка серии BZxxx
Токовая нагрузка Силовые контакты Imax: 10 A

Описание производителя

EtherCAT-модуль, 2-канальный аналоговый вход, ток, 0...20 мА, 12 бит, дифференциальный

Технические данные EL3012

Описание

Модуль аналогового ввода EL3012 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 12 бит и передается в электрической изоляции на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом заземления. EL3012 объединяет два канала в одном корпусе. Обнаруживается состояние перегрузки, и статус модуля передается в контроллер по шине E-bus. EtherCAT-модуль отображает состояние своего сигнала с помощью светоизлучающих диодов. Светодиодные индикаторы ошибок указывают на состояние перегрузки.

Данные корпусаEL-12-8pinES-12-8pin
Форма исполненияКомпактный корпус терминала с сигнальными светодиодамиклеммный корпус со сменным уровнем проводки
Материалполикарбонат
Размеры (Ш х В х Г)12 мм x 100 мм x 68 мм
Установкана 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Боковой монтаж с помощьюдвойного пазового и ключевого соединения
Маркировкамаркировка серии BZxxx
Проводкаодножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение соединенияs*: 0.08...2.5 мм²,
ст*: 0.08...2.5 мм²,
f*: 0.14...1.5 мм²		s*: 0.08...1.5 мм²,
st*: 0.08...1.5 мм²,
f*: 0.14...1.5 мм²
Сечение соединения AWGs*: AWG28...14,
st*: AWG28...14,
f*: AWG26...16		s*: AWG28...16,
st*: AWG28...16,
f*: AWG26...16
Длина зачистки8...9 мм9...10 мм
Токовая нагрузка Силовые контактыImax: 10 A
Информация для заказа
EL3012EtherCAT-модуль, 2-канальный аналоговый вход, ток, 0...20 мА, 12 бит, дифференциальный
ES3012EtherCAT-модуль, 2-канальный аналоговый вход, ток, 0...20 мА, 12 бит, дифференциальный, подключаемая проводка
