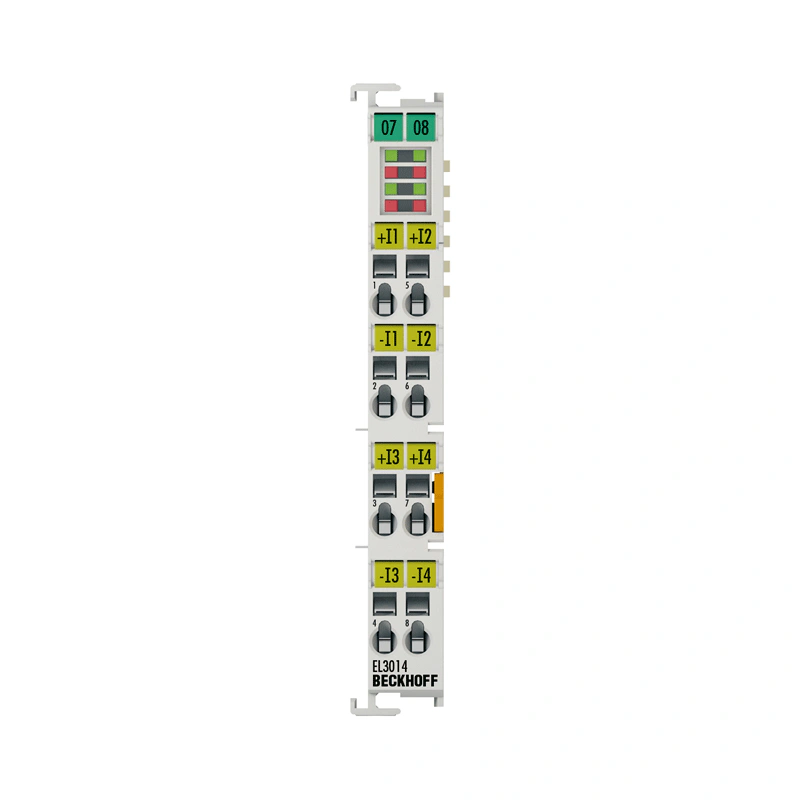

EL3xxx | Аналоговый вход EL3014
Артикул EL3014
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Материал поликарбонат
Размеры (Ш х В х Г) 12 мм x 100 мм x 68 мм
Установка на DIN-рейку 35 мм, в соответствии с EN 60715 с замком
Боковой монтаж с помощью двойное гнездовое и ключевое соединение
Маркировка маркировка серии BZxxx
Силовые контакты с токовой нагрузкой Imax: 10 A
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, ток, 0...20 мА, 12 бит, дифференциальный
Технические данные EL3014
| Описание |
|---|
Модуль аналогового ввода EL3014 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 12 бит и передается, электрически изолированный, на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли. Обнаруживается состояние перегрузки, и состояние терминала передается на контроллер по шине E-bus. EtherCAT-модуль отображает состояние своего сигнала с помощью светоизлучающих диодов. |
| Данные корпуса | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Форма исполнения | Компактный корпус клеммы с сигнальными светодиодами | Клеммный корпус со вставным уровнем проводки |
| Материал | поликарбонат | |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм | |
| Установка | на DIN-рейку 35 мм, в соответствии с EN 60715 с замком | |
| Боковой монтаж с помощью | двойное гнездовое и ключевое соединение | |
| Маркировка | маркировка серии BZxxx | |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинный привод с помощью отвертки | |
| Сечение соединения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² | s*: 0.08...1.5 мм², st*: 0.08...1.5 мм², f*: 0.14...1.5 мм² |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 | s*: AWG28...16, st*: AWG28...16, f*: AWG26...16 |
| Длина зачистки | 8...9 мм | 9...10 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
| Информация для заказа | |
|---|---|
| EL3014 | EtherCAT-модуль, 4-канальный аналоговый вход, ток, 0...20 мА, 12 бит, дифференциальный |
| ES3014 | EtherCAT-модуль, 4-канальный аналоговый вход, ток, 0...20 мА, 12 бит, дифференциальный, подключаемая проводка |
