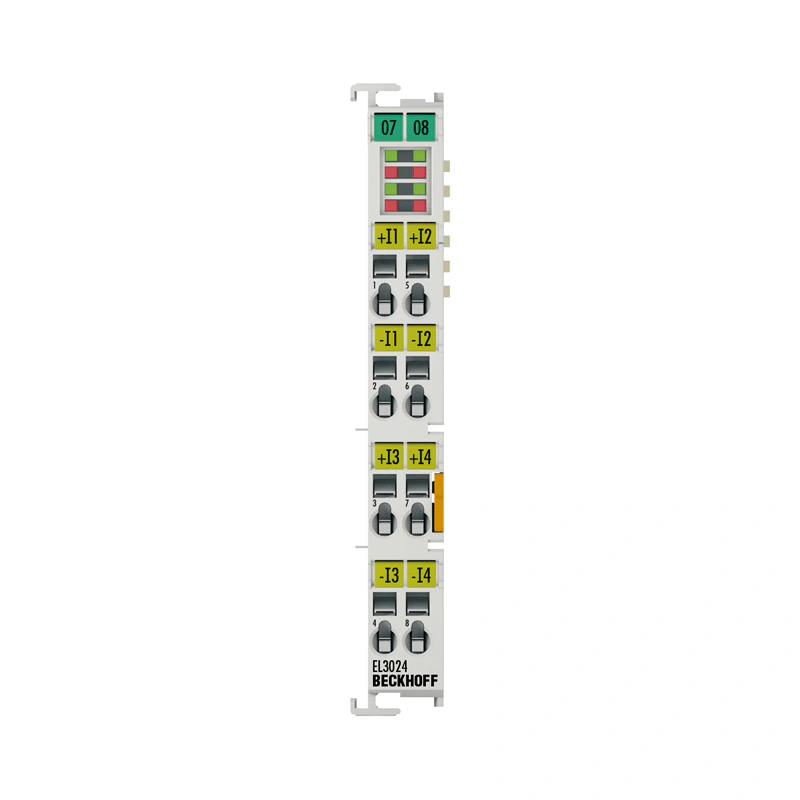

EL3xxx | Аналоговый вход Beckhoff EL3024
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
EL3xxx | Аналоговый вход

EL3024

Артикул EL3024
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Материал поликарбонат
Размеры (Ш x В x Г) 12 мм x 100 мм x 68 мм
Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью двойное гнездовое и ключевое соединение
Маркировка маркировка серии BZxxx
Токовая нагрузка Силовые контакты Imax: 10 A

Описание производителя

EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 12-битный, дифференциальный

Технические данные EL3024

Описание

Модуль аналогового ввода EL3024 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 12 бит и передается в электрически изолированном виде на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли. EL3024 объединяет четыре канала в одном корпусе. Обнаружен обрыв провода или состояние перегрузки, и состояние терминала передается контроллеру по шине E-bus. EtherCAT-модуль указывает состояние своего сигнала с помощью светоизлучающих диодов. Светодиодные индикаторы ошибок указывают на состояние перегрузки и обрыв провода.

Данные корпусаEL-12-8pinES-12-8pin
Форма исполнениякомпактный корпус клемм с сигнальными светодиодамикорпус клеммника со съемным уровнем проводки
Материалполикарбонат
Размеры (Ш x В x Г)12 мм x 100 мм x 68 мм
Установкана 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощьюдвойное гнездовое и ключевое соединение
Маркировкамаркировка серии BZxxx
Проводкаодножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение соединенияs*: 0.08...2.5 мм²,
ст*: 0.08...2.5 мм²,
f*: 0.14...1.5 мм²		s*: 0.08...1.5 мм²,
st*: 0.08...1.5 мм²,
f*: 0.14...1.5 мм²
Сечение подключения AWGs*: AWG28...14,
st*: AWG28...14,
f*: AWG26...16		s*: AWG28...16,
ст*: AWG28...16,
f*: AWG26...16
Длина зачистки8...9 мм9...10 мм
Токовая нагрузка Силовые контактыImax: 10 A
Информация для заказа
EL3024EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 12 бит, дифференциальный
ES3024EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 12 бит, дифференциальный, подключаемая проводка
