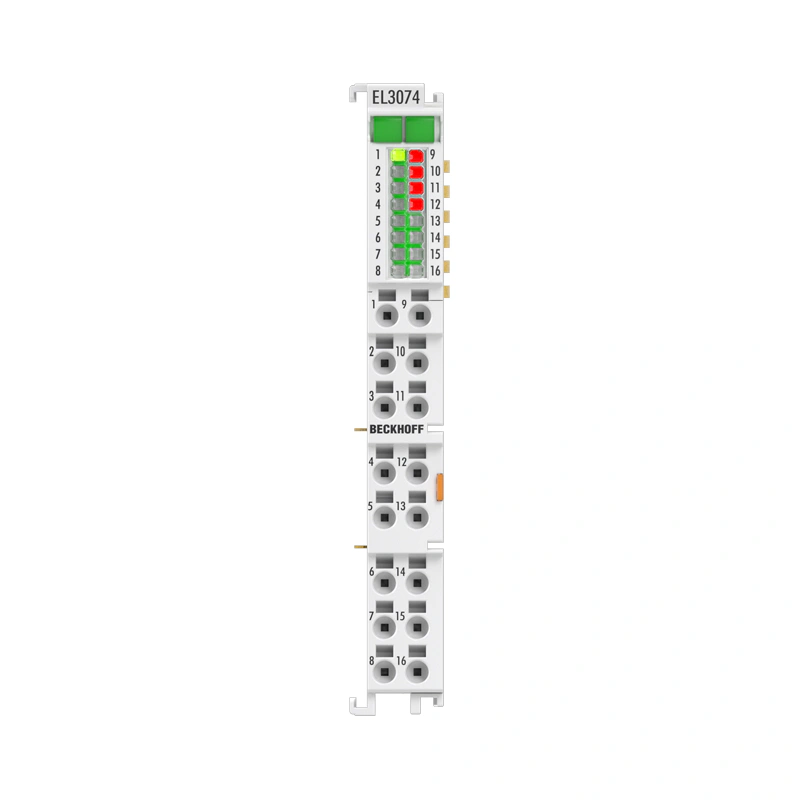

EL3xxx | Аналоговый вход EL3074
- Вес65 г
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 12 бит
Технические данные EL3074
| Описание |
|---|
Модули аналоговых входов EL3072 и EL3074 представляют собой универсальные входы 10 В/20 мА 12-разрядного класса. EL3074 имеет четыре одиночных параметрируемых входа. Каждый канал может обрабатывать сигналы либо в диапазоне -10/0...+10 В, либо в диапазоне -20/0/+4...+20 мА. Физически сигналы напряжения и тока должны быть подключены к разным клеммам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения и тока являются односторонними, что означает, что одна точка подключения каждого канала соединена в терминале с +24 В или GND. Все входы оцифровываются с разрешением 12 бит и передаются в электрически изолированном виде на устройство автоматизации верхнего уровня. Благодаря техническому диапазону измерений ±107% от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. |
| Технические данные | Аналоговый вход |
|---|---|
| Количество входов | 4 |
| Функция | измерение напряжения, измерение мощности |
| Проводка | 2-проводной |
| Опорное заземление (вход) | односторонний |
| Макс. частота выборки | мин. 500 мкс (макс. 2 кспс) на канал |
| Тип выборки | мультиплекс, прибл. Задержка 60 мкс между. Ch1/2 |
| Внутреннее сопротивление | напряжение: тип. > 200 кОм, ток: typ. 85 Ω |
| Предельная частота входного фильтра | 1 кГц |
| Время нарастания | 3 мс typ. (0...90 %) |
| Диэлектрическая прочность | макс. 30 В (измерение напряжения и тока) |
| Защита от перегрузки по току | тип. < 50 мА |
| Диапазон измерения, номинальный | -10/0...+10 В | -20/0/+4...+20 мА |
| Диапазон измерений, технические характеристики | -10.73...+10.73 V | -21.47...+21.47 мА |
| Разрешение | 12 бит (вкл. знак) |
| Погрешность/неопределенность измерения | < ±0.3% (относительно полного значения шкалы) |
| Электрическая изоляция канал/канал | нет |
| Технические данные | Общие сведения |
|---|---|
| Источник питания | через шину E-bus |
| Распределенные часы | - |
| Электрическая изоляция | канал/E-bus: функциональное разделение 707 В DC типовой тест |
| Потребляемый ток E-bus | тип. 125 мА |
| Специальные характеристики | Параметрируемый U/I, расширенный диапазон 107 %, стандартное и компактное изображение процесса, активируемый фильтр FIR/IIR |
| Температура эксплуатации/хранения | 0...+55°C/-25...+85°C |
| Вес | приблизительно. 65 г |
| Относительная влажность | 95%, без конденсации |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Устойчивость/эмиссия ЭМС | соответствует стандартам EN 61000-6-2/EN 61000-6-4 |
| Сертификаты/маркировка | CE |
| Защита. рейтинг/место установки. | IP20/переменная |
| Данные корпуса | EL-12-16pin |
|---|---|
| Форма исполнения | Корпус HD (High Density) с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейке, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | Маркировка серии BZxxx |
| Проводка | одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферула (f): пружинный привод с помощью отвертки |
| Сечение подключения | s*: 0.08...1.5 мм², ст*: 0.25...1.5 мм², f*: 0.14...0.75 мм² |
| Сечение соединения AWG | s*: AWG28...16, ст*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Контакты питания токовой нагрузки | Imax: 10 A |
EL3074
