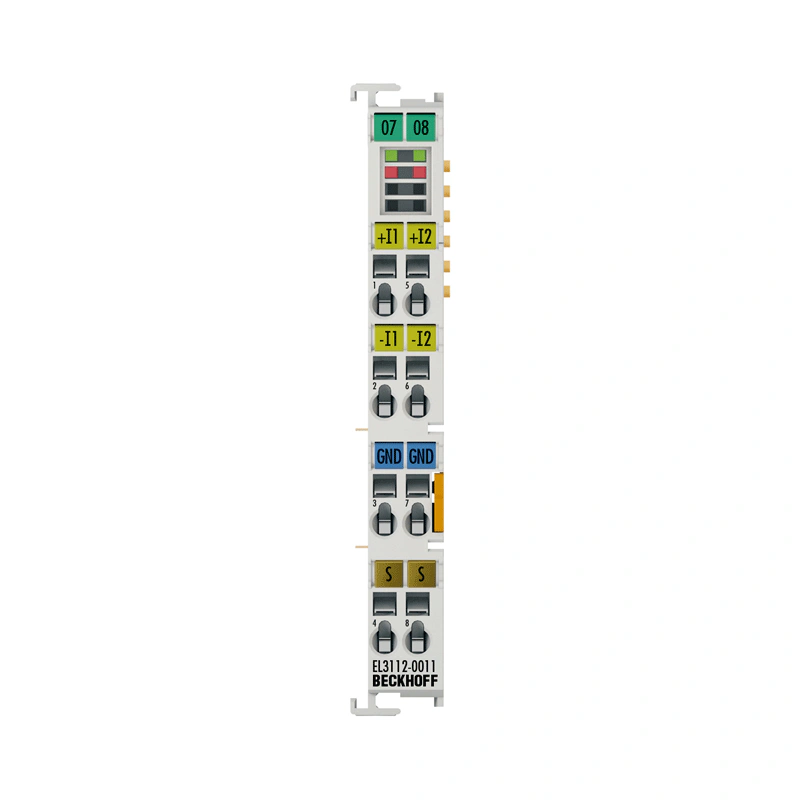

EL3xxx | Аналоговый вход EL3112-0011
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 2-канальный аналоговый вход, ток, ±20 мА, 16 бит, дифференциальный
Технические данные EL3112-0011
| Описание |
|---|
Модуль аналогового ввода EL3112-0011 обрабатывает сигналы в диапазоне от -20 до +20 мА. Ток оцифровывается с разрешением 16 бит и передается, электрически изолированный, на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли. EL3112-0011 объединяет два канала в одном корпусе. Обнаруживается состояние перегрузки, и состояние клемм передается на контроллер по шине E-bus. Светодиодные индикаторы ошибок указывают на состояние перегрузки. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма исполнения | Компактный клеммный корпус с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм |
| Монтаж | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировки серии BZxxx |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение соединения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение подключения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
