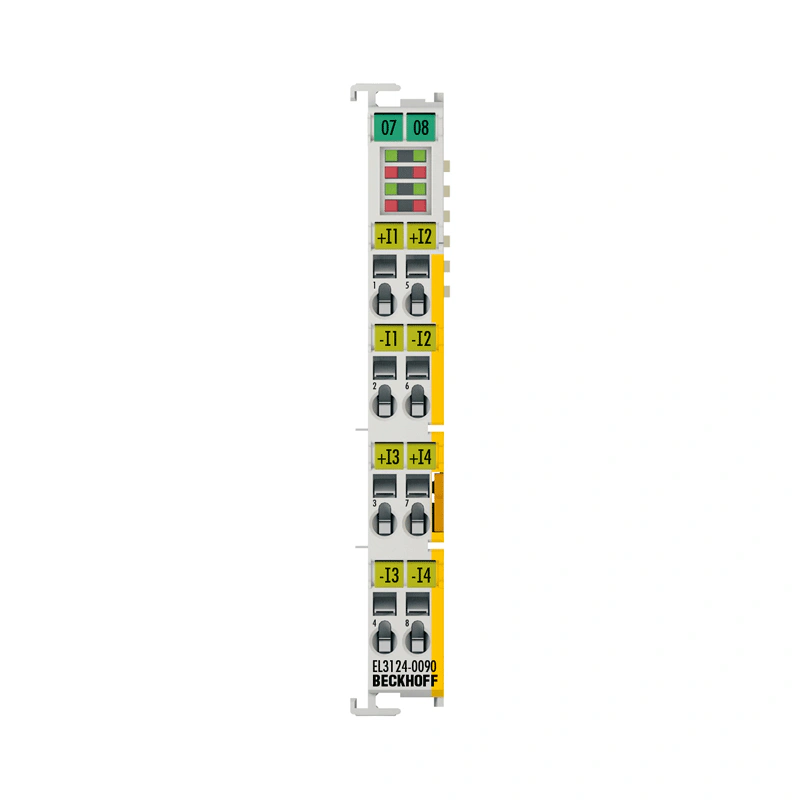

EL3xxx | Аналоговый вход

EL3124-0090

Артикул EL3124-0090

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Данные корпуса EL-12-8pin

Форма исполнения компактный клеммный корпус с сигнальными светодиодами

Материал поликарбонат

Размеры (Ш x В x Г) 12 мм x 100 мм x 68 мм

Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком

Боковой монтаж с помощью двойное пазовое и ключевое соединение

Описание производителя

EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 16 бит, дифференциальный, TwinSAFE SC

Технические данные EL3124-0090

Описание
Модуль аналогового ввода EL3124-0090 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 16 бит и в электрически изолированном виде передается на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли. С помощью технологии TwinSAFE SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач безопасности в любой сети или полевой шине. Для этого используются EtherCAT-модули ввода/вывода из областей аналогового ввода, измерения положения или связи (4...20 мА, инкрементный энкодер, IO-Link и т. д.).) расширены за счет функции TwinSAFE SC. Свойства, характерные для сигналов и стандартных функций компонентов ввода/вывода, сохраняются. Входы/выходы TwinSAFE SC оптически отличаются от стандартных входов/выходов желтой полосой на передней панели корпуса. Технология TwinSAFE SC обеспечивает связь по протоколу TwinSAFE. Эти соединения можно отличить от обычной безопасной связи по протоколу Safety over EtherCAT. Данные от компонентов TwinSAFE SC поступают по протоколу TwinSAFE в логическую систему TwinSAFE Logic, где они могут быть использованы в контексте приложений, связанных с безопасностью. Подробные примеры, подтвержденные/расчитанные TÜV SÜD для правильного применения компонентов TwinSAFE SC и соответствующих нормативных классификаций, можно найти в руководстве по применению TwinSAFE.

Описание

Модуль аналогового ввода EL3124-0090 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 16 бит и в электрически изолированном виде передается на устройство автоматизации верхнего уровня. Входные каналы EtherCAT-модуля имеют дифференциальные входы и обладают общим внутренним потенциалом земли.

С помощью технологии TwinSAFE SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач безопасности в любой сети или полевой шине. Для этого используются EtherCAT-модули ввода/вывода из областей аналогового ввода, измерения положения или связи (4...20 мА, инкрементный энкодер, IO-Link и т. д.).) расширены за счет функции TwinSAFE SC. Свойства, характерные для сигналов и стандартных функций компонентов ввода/вывода, сохраняются. Входы/выходы TwinSAFE SC оптически отличаются от стандартных входов/выходов желтой полосой на передней панели корпуса.

Технология TwinSAFE SC обеспечивает связь по протоколу TwinSAFE. Эти соединения можно отличить от обычной безопасной связи по протоколу Safety over EtherCAT.

Данные от компонентов TwinSAFE SC поступают по протоколу TwinSAFE в логическую систему TwinSAFE Logic, где они могут быть использованы в контексте приложений, связанных с безопасностью. Подробные примеры, подтвержденные/расчитанные TÜV SÜD для правильного применения компонентов TwinSAFE SC и соответствующих нормативных классификаций, можно найти в руководстве по применению TwinSAFE.

Данные корпуса	EL-12-8pin
Форма исполнения	компактный клеммный корпус с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш x В x Г)	12 мм x 100 мм x 68 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Боковой монтаж с помощью	двойное пазовое и ключевое соединение
Маркировка	маркировка серии BZxxx
Проводка	одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинный привод с помощью отвертки
Сечение подключения	s: 0.08...2.5 мм², st: 0.08...2.5 мм², f*: 0.14...1.5 мм²
Сечение подключения AWG	s: AWG28...14, st: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Силовые контакты токовой нагрузки	Imax: 10 A
