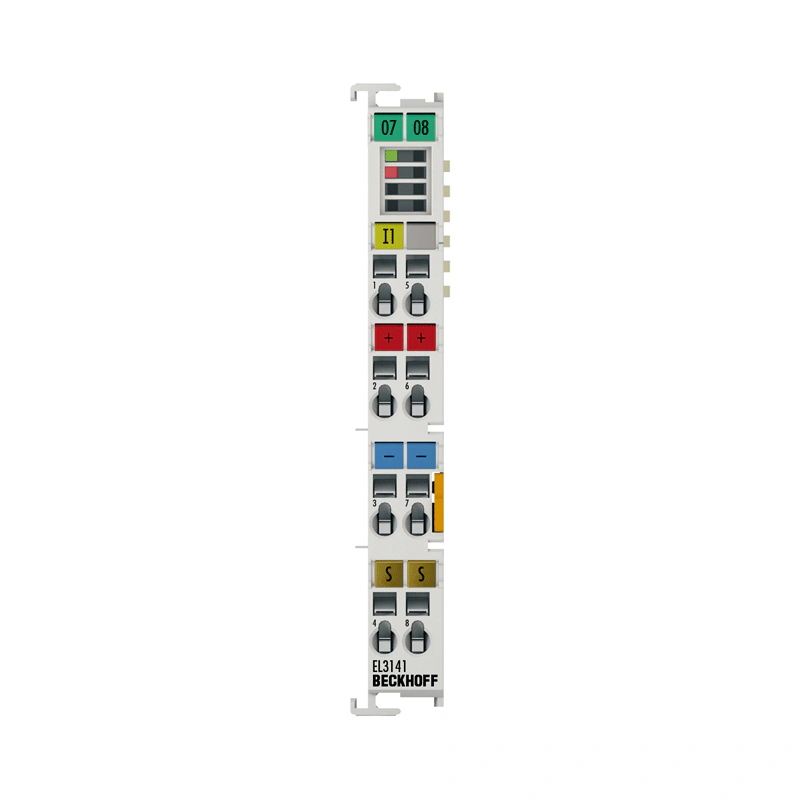

EL3xxx | Аналоговый вход Beckhoff EL3141
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
EL3xxx | Аналоговый вход

EL3141

Артикул EL3141
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Материал поликарбонат
Размеры (Ш x В x Г) 12 мм x 100 мм x 68 мм
Установка на 35 мм DIN-рейке, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью двойное гнездовое и ключевое соединение
Маркировка маркировка серии BZxxx
Силовые контакты с токовой нагрузкой Imax: 10 A

Описание производителя

EtherCAT-модуль, 1-канальный аналоговый вход, ток, 0...20 мА, 16 бит, односторонний

Технические данные EL3141

Описание

Модуль аналогового ввода EL3141 предназначен для подачи питания на измерительные преобразователи, расположенные в полевых условиях, и для передачи аналоговых измерительных сигналов с электрической изоляцией на устройство автоматизации. Напряжение для датчиков подается на клеммы через контакты питания. На силовые контакты может быть подано рабочее напряжение стандартным способом или через клемму питания (EL9xxx) с электрической изоляцией. Входная электроника не зависит от напряжения питания силовых контактов. Силовой контакт 0 В является опорным потенциалом для входов. EtherCAT-модуль отображает состояние своего сигнала с помощью светоизлучающих диодов.

Данные корпусаEL-12-8pinES-12-8pin
Форма исполнениякомпактный корпус терминала с сигнальными светодиодамиКорпус терминала с подключаемым уровнем проводки
Материалполикарбонат
Размеры (Ш x В x Г)12 мм x 100 мм x 68 мм
Установкана 35 мм DIN-рейке, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощьюдвойное гнездовое и ключевое соединение
Маркировкамаркировка серии BZxxx
Проводкаодножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение соединенияs*: 0.08...2.5 мм²,
st*: 0.08...2.5 мм²,
f*: 0.14...1.5 мм²		s*: 0.08...1.5 мм²,
ст*: 0.08...1.5 мм²,
f*: 0.14...1.5 мм²
Сечение подключения AWGs*: AWG28...14,
st*: AWG28...14,
f*: AWG26...16		s*: AWG28...16,
st*: AWG28...16,
f*: AWG26...16
Длина зачистки8...9 мм9...10 мм
Силовые контакты с токовой нагрузкойImax: 10 A
Информация для заказа
EL3141EtherCAT-модуль, 1-канальный аналоговый вход, ток, 0...20 мА, 16 бит, односторонний
ES3141EtherCAT-модуль, 1-канальный аналоговый вход, ток, 0...20 мА, 16 бит, односторонний, подключаемая проводка
Запрос коммерческого предложения

EL3141

Артикул уже подставлен. Укажите количество и контакт — пришлём цену, срок и условия поставки. Для счёта достаточно ИНН.

Вопросы по этой позиции

Какой срок поставки EL3141?
Позиция поставляется под заказ. Срок зависит от наличия у дистрибьютора и текущей загрузки завода, поэтому мы не называем его наугад: менеджер проверяет по складам и сообщает точный срок вместе со счётом — до оплаты, а не после.
Это оригинал Beckhoff?
Поставляем оригинальную продукцию Beckhoff через дистрибьюторов производителя. Документы о происхождении и сертификаты, если они предусмотрены для этого типа оборудования, прикладываем к поставке — их можно запросить до оплаты. Аналог вместо оригинала без согласования не поставляем.
Как получить цену и счёт на EL3141?
Напишите на sales@spectrprom.ru и укажите артикул, количество и желаемый срок. В ответ придёт коммерческое предложение с ценой, сроком и условиями. Если нужен счёт на юридическое лицо — добавьте ИНН, остальные реквизиты мы заполним сами.
Что делать, если EL3141 снят с производства?
Подберём замену по техническим характеристикам в линейке Beckhoff или у другого производителя. Пришлите условия применения — напряжение, ток, тип подключения, класс защиты — и мы предложим варианты с обоснованием, чем они отличаются от исходной позиции.
Какие документы идут с поставкой?
УПД или счёт-фактура с накладной, паспорт изделия и сертификаты соответствия, если они предусмотрены для данного типа оборудования. Работаем с НДС, по договору поставки. Комплект документов согласуем до отгрузки, чтобы не пересылать их задним числом.
Есть ли минимальная партия?
Минимальной партии нет: отгружаем и одну позицию, и серийные объёмы. На количестве от десяти штук цена обычно ниже — при запросе указывайте планируемый объём, это влияет и на стоимость, и на срок.
