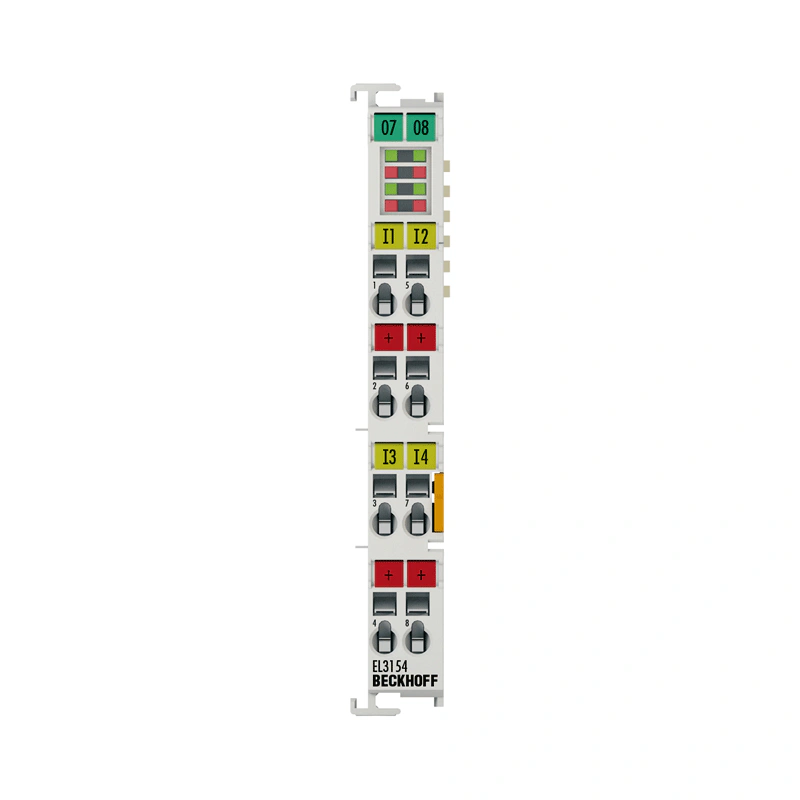

EL3xxx | Аналоговый вход Beckhoff EL3154
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
EL3xxx | Аналоговый вход

EL3154

Артикул EL3154
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Материал поликарбонат
Размеры (Ш x В x Г) 12 мм x 100 мм x 68 мм
Установка на DIN-рейку 35 мм, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью двойное гнездовое и ключевое соединение
Маркировка маркировка серии BZxxx
Силовые контакты с токовой нагрузкой Imax: 10 A

Описание производителя

EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 16 бит, односторонний

Технические данные EL3154

Описание

Модуль аналогового ввода EL3154 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 16 бит и передается (в электрической изоляции) на устройство автоматизации верхнего уровня. Входная электроника не зависит от напряжения питания силовых контактов. В модели EL3154 с четырьмя входами контакт питания 24 В подключается к клемме, что позволяет подключать двухпроводные датчики без внешнего питания. Силовые контакты подключаются через. Состояние сигнала EtherCAT-модуля отображается с помощью светоизлучающих диодов. Светодиодные индикаторы ошибок указывают на состояние перегрузки и обрыв провода.

Данные корпусаEL-12-8pinES-12-8pin
Форма исполненияКомпактный клеммный корпус с сигнальными светодиодамиклеммный корпус со сменным уровнем проводки
Материалполикарбонат
Размеры (Ш x В x Г)12 мм x 100 мм x 68 мм
Установкана DIN-рейку 35 мм, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощьюдвойное гнездовое и ключевое соединение
Маркировкамаркировка серии BZxxx
Проводкаодножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное нажатие с помощью отвертки
Сечение подключенияs*: 0.08...2.5 мм²,
st*: 0.08...2.5 мм²,
f*: 0.14...1.5 мм²		s*: 0.08...1.5 мм²,
st*: 0.08...1.5 мм²,
f*: 0.14...1.5 мм²
Сечение соединения AWGs*: AWG28...14,
ст*: AWG28...14,
f*: AWG26...16		s*: AWG28...16,
ст*: AWG28...16,
f*: AWG26...16
Длина зачистки8...9 мм9...10 мм
Силовые контакты с токовой нагрузкойImax: 10 A
Информация для заказа
EL3154EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 16 бит, односторонний
ES3154EtherCAT-модуль, 4-канальный аналоговый вход, ток, 4...20 мА, 16 бит, односторонний, подключаемая проводка
