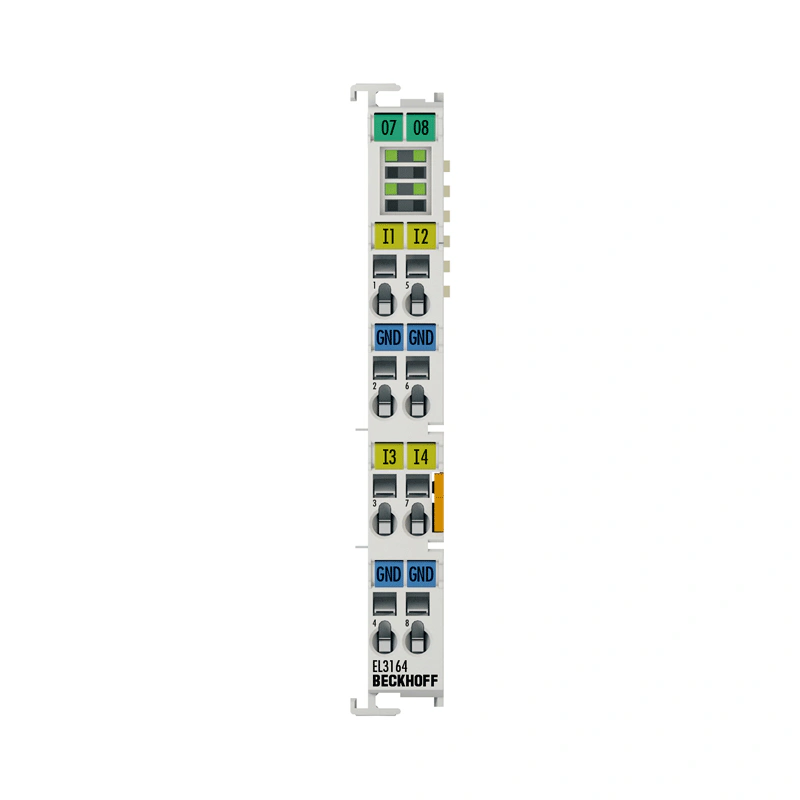

EL3xxx | Аналоговый вход EL3164
Артикул EL3164
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Материал поликарбонат
Размеры (Ш x В x Г) 12 мм x 100 мм x 68 мм
Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Боковой монтаж с помощью двойное гнездовое и ключевое соединение
Маркировка маркировка серии BZxxx
Силовые контакты с токовой нагрузкой Imax: 10 A
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, напряжение, 0...10 В, 16 бит, односторонний
Технические данные EL3164
| Описание |
|---|
Модуль аналогового ввода EL3164 обрабатывает сигналы в диапазоне от 0 до 10 В. Напряжение оцифровывается с разрешением 16 бит и передается (в электрической изоляции) на устройство автоматизации верхнего уровня. EtherCAT-модуль EL3164 имеет 2-проводные проводники для четырех односторонних входов с общим внутренним потенциалом заземления. Силовые контакты подключаются через. Состояние сигнала EtherCAT-модуля отображается с помощью светоизлучающих диодов. |
| Данные корпуса | EL-12-8pin | ES-12-8pin |
|---|---|---|
| Форма исполнения | Компактный корпус клеммы с сигнальными светодиодами | клеммный корпус со вставным уровнем проводки |
| Материал | поликарбонат | |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм | |
| Установка | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком | |
| Боковой монтаж с помощью | двойное гнездовое и ключевое соединение | |
| Маркировка | маркировка серии BZxxx | |
| Проводка | одножильный проводник (s), гибкий проводник (st) и наконечник (f): пружинный привод с помощью отвертки | |
| Сечение соединения | s*: 0.08...2.5 мм², ст*: 0.08...2.5 мм², f*: 0.14...1.5 мм² | s*: 0.08...1.5 мм², st*: 0.08...1.5 мм², f*: 0.14...1.5 мм² |
| Сечение соединения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 | s*: AWG28...16, st*: AWG28...16, f*: AWG26...16 |
| Длина зачистки | 8...9 мм | 9...10 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
| Информация для заказа | |
|---|---|
| EL3164 | EtherCAT-модуль, 4-канальный аналоговый вход, напряжение, 0...10 В, 16 бит, односторонний |
| ES3164 | EtherCAT-модуль, 4-канальный аналоговый вход, напряжение, 0...10 В, 16 бит, односторонний, подключаемая проводка |
Запрос коммерческого предложения
EL3164
Артикул уже подставлен. Укажите количество и контакт — пришлём цену, срок и условия поставки. Для счёта достаточно ИНН.
Вопросы по этой позиции
Какой срок поставки EL3164?
Позиция поставляется под заказ. Срок зависит от наличия у дистрибьютора и текущей загрузки завода, поэтому мы не называем его наугад: менеджер проверяет по складам и сообщает точный срок вместе со счётом — до оплаты, а не после.
Это оригинал Beckhoff?
Поставляем оригинальную продукцию Beckhoff через дистрибьюторов производителя. Документы о происхождении и сертификаты, если они предусмотрены для этого типа оборудования, прикладываем к поставке — их можно запросить до оплаты. Аналог вместо оригинала без согласования не поставляем.
Как получить цену и счёт на EL3164?
Напишите на sales@spectrprom.ru и укажите артикул, количество и желаемый срок. В ответ придёт коммерческое предложение с ценой, сроком и условиями. Если нужен счёт на юридическое лицо — добавьте ИНН, остальные реквизиты мы заполним сами.
Что делать, если EL3164 снят с производства?
Подберём замену по техническим характеристикам в линейке Beckhoff или у другого производителя. Пришлите условия применения — напряжение, ток, тип подключения, класс защиты — и мы предложим варианты с обоснованием, чем они отличаются от исходной позиции.
Какие документы идут с поставкой?
УПД или счёт-фактура с накладной, паспорт изделия и сертификаты соответствия, если они предусмотрены для данного типа оборудования. Работаем с НДС, по договору поставки. Комплект документов согласуем до отгрузки, чтобы не пересылать их задним числом.
Есть ли минимальная партия?
Минимальной партии нет: отгружаем и одну позицию, и серийные объёмы. На количестве от десяти штук цена обычно ниже — при запросе указывайте планируемый объём, это влияет и на стоимость, и на срок.
