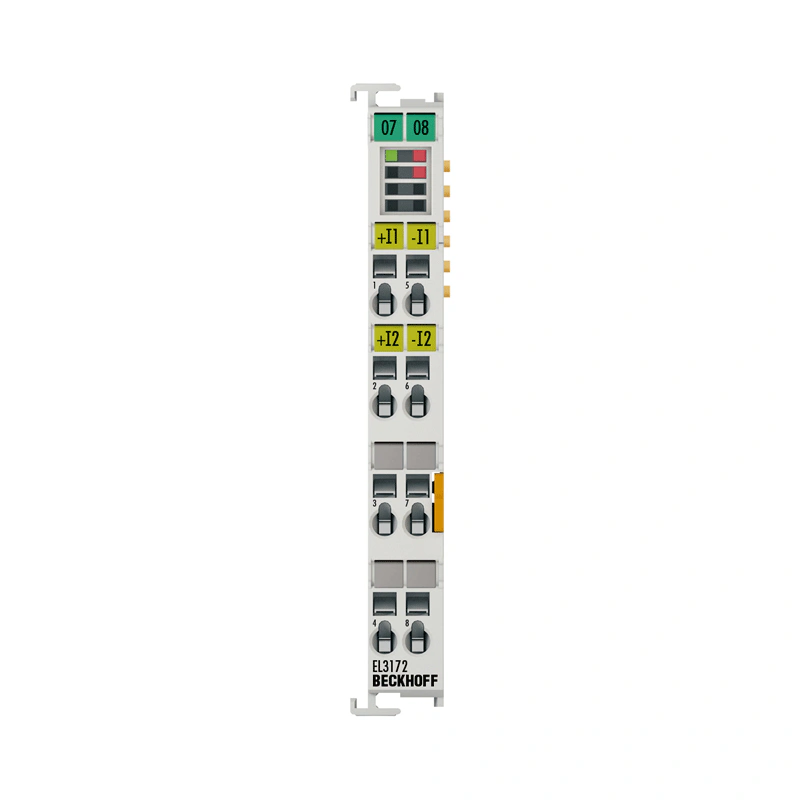

EL3172

Модуль аналогового ввода EL3172 дополняет модуль EL3174, таким образом, в семействе EL31xx теперь доступны 2-канальные и 4-канальные универсальные модули ввода. EL3172 имеет два одиночных параметрируемых входа. Сигналы в диапазоне ±10 В или ±25 мА могут обрабатываться каждым каналом, поэтому, конечно, также и однополярные 0...10 В или 0/4...20 мА. Каждый канал должен быть установлен контроллером в режим U или I через CoE. Входное напряжение или ток оцифровывается с разрешением 16 бит и передается (электрически изолированно) на устройство автоматизации верхнего уровня. Благодаря техническому диапазону измерения ±107% от номинального диапазона 10 В/20 мА и диапазону измерения 25 мА, терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. Два дифференциальных входа электрически изолированы друг от друга и от полевой шины.
