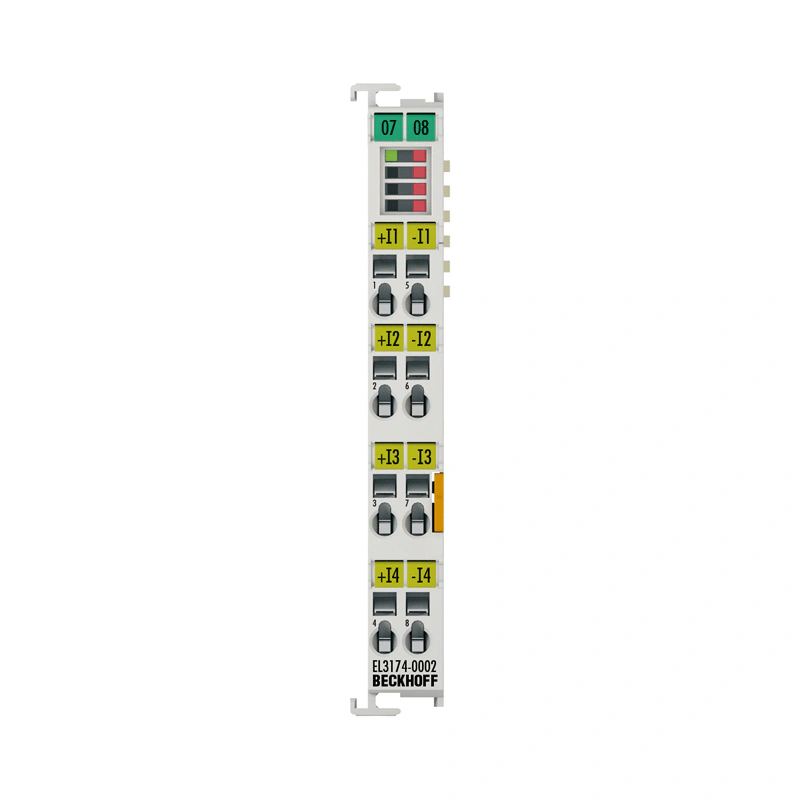

EL3xxx | Аналоговый вход EL3174-0002
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, дифференциальный, электрически изолированный
Технические данные EL3174-0002
| Описание |
|---|
Модуль аналогового ввода EL3174-0002 имеет четыре индивидуально параметрируемых входа. По каждому каналу могут обрабатываться сигналы в диапазоне от -10/0 до +10 В или от -20/0/+4 до +20 мА. Каждый канал должен быть установлен контроллером в режим U или I через CoE. Входное напряжение или ток оцифровывается с разрешением 16 бит и передается в электрически изолированном виде на устройство автоматизации верхнего уровня. Благодаря техническому диапазону измерения ±107% от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и диагностику в соответствии с NAMUR NE43. Четыре дифференциальных входа электрически изолированы друг от друга и от полевой шины (2 500 В постоянного тока). |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма исполнения | компактный корпус терминала с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное пазовое и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение соединения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Токовая нагрузка Силовые контакты | Imax: 10 A |
EL3174-0002
