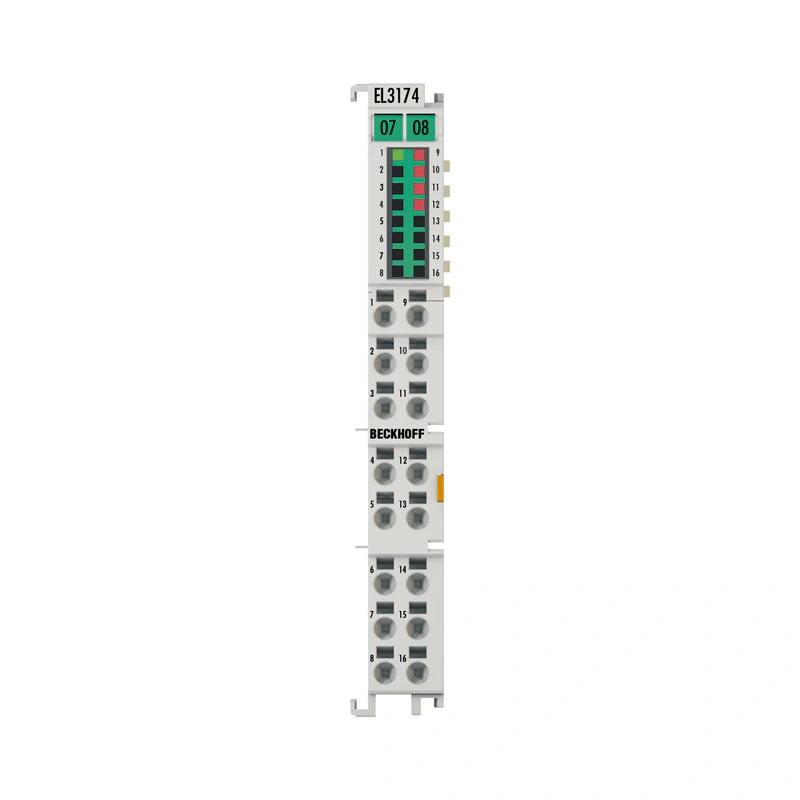

EL3xxx | Аналоговый вход

EL3174-0030

Артикул EL3174-0030

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 10 В

Номинальный ток 20 мА

Данные корпуса EL-12-16pin

Форма конструкции Корпус HD (высокой плотности) с сигнальными светодиодами

Материал поликарбонат

Размеры (Ш х В х Г) 12 мм x 100 мм x 68 мм

Описание производителя

EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, внешняя калибровка

Технические данные EL3174-0030

Описание
Модуль аналоговых входов EL3174-0030 имеет четыре индивидуально параметрируемых входа. По каждому каналу можно обрабатывать сигналы в диапазоне от -10/0 до +10 В или от -20/0/+4 до +20 мА. Физически сигналы напряжения и тока должны быть подключены к разным клеммам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения работают дифференциально; токовые входы являются односторонними. Все входные сигналы оцифровываются с разрешением 16 бит и передаются, электрически изолированные, на устройство автоматизации верхнего уровня. Благодаря техническому диапазону измерений ±107% от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и диагностику в соответствии с NAMUR NE43. Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Эти сертификаты калибровки выдаются для компании Beckhoff аккредитованным поставщиком услуг. Повторная калибровка по запросу.

Описание

Модуль аналоговых входов EL3174-0030 имеет четыре индивидуально параметрируемых входа. По каждому каналу можно обрабатывать сигналы в диапазоне от -10/0 до +10 В или от -20/0/+4 до +20 мА. Физически сигналы напряжения и тока должны быть подключены к разным клеммам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения работают дифференциально; токовые входы являются односторонними. Все входные сигналы оцифровываются с разрешением 16 бит и передаются, электрически изолированные, на устройство автоматизации верхнего уровня. Благодаря техническому диапазону измерений ±107% от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и диагностику в соответствии с NAMUR NE43.

Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Эти сертификаты калибровки выдаются для компании Beckhoff аккредитованным поставщиком услуг. Повторная калибровка по запросу.

Данные корпуса	EL-12-16pin
Форма конструкции	Корпус HD (высокой плотности) с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш х В х Г)	12 мм x 100 мм x 68 мм
Установка	на DIN-рейку 35 мм, в соответствии с EN 60715 с замком
Боковой монтаж с помощью	двойной паз и ключевое соединение
Маркировка	маркировка серии BZxxx
Проводка	одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение подключения	s: 0.08...1.5 мм², st: 0.25...1.5 мм², f*: 0.14...0.75 мм²
Сечение подключения AWG	s: AWG28...16, ст: AWG22...16, f*: AWG26...19
Длина зачистки	8...9 мм
Силовые контакты с токовой нагрузкой	Imax: 10 A

Информация для заказа
EL3174-0030/000137401	EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, внешняя калибровка, ISO 17025
EL3174-0030/000137402	EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, с внешней калибровкой, DAkkS
EL3174-0030/000137403	EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, внешняя калибровка, ISO 17025 (±10 В)
EL3174-0030/000137404	EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, внешняя калибровка, DAkkS (±10 В)
EL3174-0030/000137405	EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, внешняя калибровка, ISO 17025 (±20 мА)
EL3174-0030/000137406	EtherCAT-модуль, 4-канальный аналоговый вход, многофункциональный, ±10 В, ±20 мА, 16 бит, внешняя калибровка, DAkkS (±20 мА)
