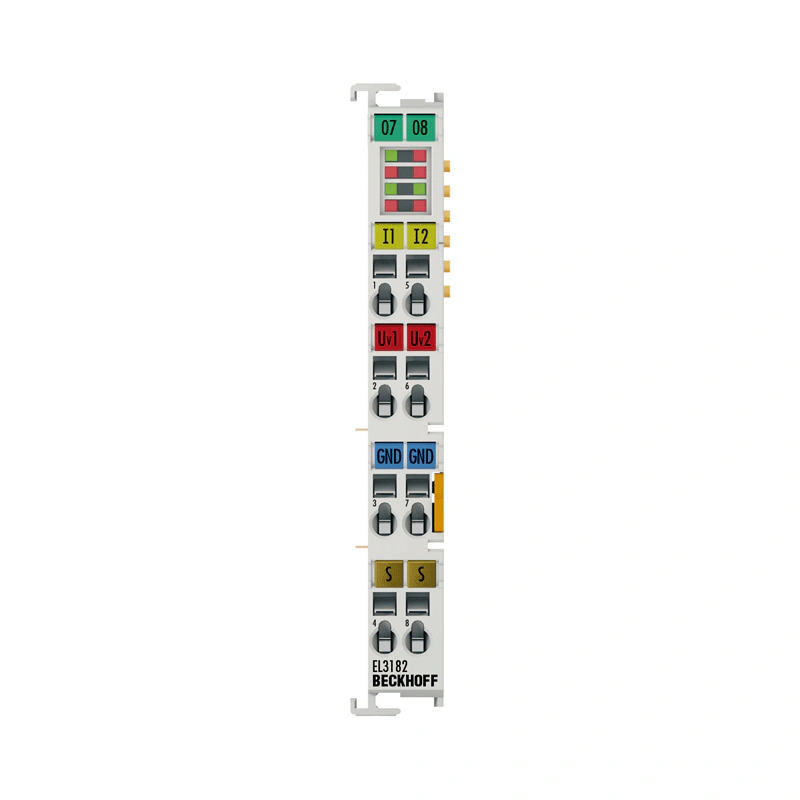

EL3xxx | Аналоговый вход

EL3182

Артикул EL3182

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Материал поликарбонат

Размеры (Ш x В x Г) 12 мм x 100 мм x 68 мм

Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком

Монтаж бок о бок с помощью двойной слот и ключевое соединение

Маркировка маркировка серии BZxxx

Силовые контакты токовой нагрузки Imax: 10 A

Описание производителя

EtherCAT-модуль, 2-канальный аналоговый вход, ток, 0/4...20 мА, 16 бит, односторонний, HART

Технические данные EL3182

Описание
Модуль аналогового ввода EL3182 для полевых устройств с поддержкой HART питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы в электрически изолированном виде на устройство автоматизации. Благодаря техническому диапазону измерения 107 % от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. EtherCAT-модуль отображает состояние сигнала с помощью светоизлучающих диодов. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода, кроме того, светодиоды предоставляют информацию о состоянии HART-связи и сигнализируют о любых ошибках связи. Протокол HART (Highway Addressable Remote Transducer) обеспечивает двустороннюю связь посредством передачи цифровых данных через аналоговую проводку 0/4...20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными через наложенный цифровой сигнал. Связь HART может также использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств в TwinCAT Engineering, благодаря чему функции конфигурирования и диагностики устройств доступны непосредственно в среде разработки.

Описание

Модуль аналогового ввода EL3182 для полевых устройств с поддержкой HART питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы в электрически изолированном виде на устройство автоматизации. Благодаря техническому диапазону измерения 107 % от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. EtherCAT-модуль отображает состояние сигнала с помощью светоизлучающих диодов. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода, кроме того, светодиоды предоставляют информацию о состоянии HART-связи и сигнализируют о любых ошибках связи.

Протокол HART (Highway Addressable Remote Transducer) обеспечивает двустороннюю связь посредством передачи цифровых данных через аналоговую проводку 0/4...20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными через наложенный цифровой сигнал.

Связь HART может также использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств в TwinCAT Engineering, благодаря чему функции конфигурирования и диагностики устройств доступны непосредственно в среде разработки.

Данные корпуса	EL-12-8pin	ES-12-8pin
Форма исполнения	компактный клеммный корпус с сигнальными светодиодами	клеммный корпус со сменным уровнем проводки
Материал	поликарбонат
Размеры (Ш x В x Г)	12 мм x 100 мм x 68 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью	двойной слот и ключевое соединение
Маркировка	маркировка серии BZxxx
Проводка	одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение подключения	s: 0.08...2.5 мм², ст: 0.08...2.5 мм², f*: 0.14...1.5 мм²	s: 0.08...1.5 мм², st: 0.08...1.5 мм², f*: 0.14...1.5 мм²
Сечение подключения AWG	s: AWG28...14, st: AWG28...14, f*: AWG26...16	s: AWG28...16, ст: AWG28...16, f*: AWG26...16
Длина зачистки	8...9 мм	9...10 мм
Силовые контакты токовой нагрузки	Imax: 10 A

Информация для заказа
EL3182	EtherCAT-модуль, 2-канальный аналоговый вход, ток, 0/4...20 мА, 16 бит, односторонний, HART
ES3182	EtherCAT-модуль, 2-канальный аналоговый вход, ток, 0/4...20 мА, 16 бит, односторонний, HART, подключаемая проводка
