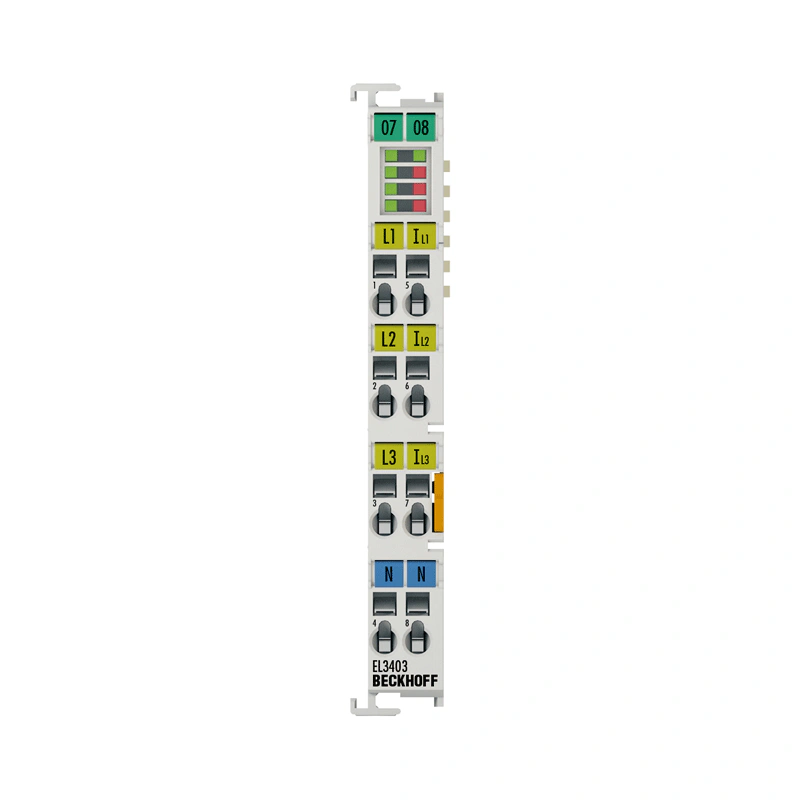

EL3xxx | Аналоговый вход EL3403-0333
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 333 мВ, 16 бит
Технические данные EL3403-0333
| Описание |
|---|
EtherCAT-модуль EL3403 позволяет измерять все необходимые электрические данные сети питания. Напряжение измеряется через прямое соединение L1, L2, L3 и N. Ток трех фаз L1, L2 и L3 подается через простые трансформаторы тока. Все измеренные токи и напряжения доступны в виде среднеквадратичных значений. В версии EL3403 рассчитывается эффективная мощность и потребление энергии для каждой фазы. Среднеквадратичное значение напряжения U, тока I, а также эффективная мощность P, кажущаяся мощность S, реактивная мощность Q, частота F и угол сдвига фаз cos φ могут быть получены. EL3403 обеспечивает всесторонний анализ сети и возможность управления энергопотреблением. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма конструкции | Компактный корпус клеммника с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейке, в соответствии с EN 60715 с замком |
| Боковой монтаж с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение подключения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Imax: 10 A |
EL3403-0333
