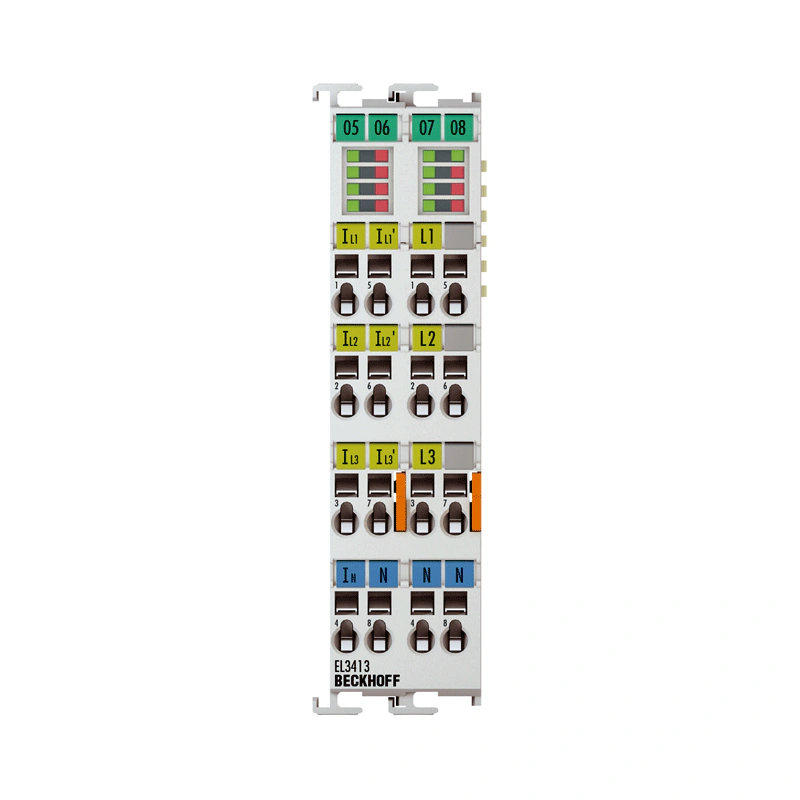

EL3413

Артикул EL3413

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 690 В

Данные корпуса EL-24-2x8pin

Форма конструкции компактный корпус клеммы с сигнальными светодиодами

Материал поликарбонат

Размеры (Ш x В x Г) 24 мм x 100 мм x 68 мм

Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком

Описание производителя

EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 690 В AC, 1/5 A, 16 бит, электрически изолированный

Технические данные EL3413

Описание
EtherCAT-модуль измерения мощности EL3413 является дальнейшим развитием модели EL3403. Входные сигналы напряжения до 690 В переменного тока оптимизированы для прямого контроля высокопроизводительных генераторов, используемых, например, в ветроэнергетике. не требуется трансформатор напряжения. Токовые входы гальванически развязаны, поэтому модуль может использоваться во всех распространенных конфигурациях заземленных трансформаторов тока, таких как 2- или 3-трансформаторные конфигурации с соединением звезда или треугольник. EL3413 может выполнять простой анализ сети вплоть до анализа 21-й гармоники. Как и все измеренные данные терминала, содержание гармоник может быть считано через данные процесса. Клеммы измерения мощности EL3413, EL3413-0001 и EL3413-0120 с 3-го квартала 2015 года имеют в стандартной комплектации функцию измерения тока нейтрального провода. Без дополнительных затрат для конечного пользователя клеммы оснащены шунтом между контактами 4 и 8, чтобы обеспечить прямой анализ нейтрального проводника.

Описание

EtherCAT-модуль измерения мощности EL3413 является дальнейшим развитием модели EL3403. Входные сигналы напряжения до 690 В переменного тока оптимизированы для прямого контроля высокопроизводительных генераторов, используемых, например, в ветроэнергетике. не требуется трансформатор напряжения. Токовые входы гальванически развязаны, поэтому модуль может использоваться во всех распространенных конфигурациях заземленных трансформаторов тока, таких как 2- или 3-трансформаторные конфигурации с соединением звезда или треугольник. EL3413 может выполнять простой анализ сети вплоть до анализа 21-й гармоники. Как и все измеренные данные терминала, содержание гармоник может быть считано через данные процесса.

Клеммы измерения мощности EL3413, EL3413-0001 и EL3413-0120 с 3-го квартала 2015 года имеют в стандартной комплектации функцию измерения тока нейтрального провода. Без дополнительных затрат для конечного пользователя клеммы оснащены шунтом между контактами 4 и 8, чтобы обеспечить прямой анализ нейтрального проводника.

Данные корпуса	EL-24-2x8pin
Форма конструкции	компактный корпус клеммы с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш x В x Г)	24 мм x 100 мм x 68 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью	двойное гнездовое и ключевое соединение
Маркировка	маркировка серии BZxxx
Проводка	сплошной проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение соединения	s: 0.08...2.5 мм², st: 0.08...2.5 мм², f*: 0.14...1.5 мм²
Сечение подключения AWG	s: AWG28...14, ст: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Силовые контакты с токовой нагрузкой	Iмакс: 10 A

Информация для заказа
EL3413	EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 690 В переменного тока, 1/5 A, 16 бит, электрически изолированный
EL3413-0001	EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 600 В AC, 1/5 A, 16 бит, электрически изолированный
EL3413-0120	EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 120 В AC, 1/5 A, 16 бит, электрически изолированный
