EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 500 В AC, 10 A, 16 бит EL3433
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Технические данные EL3433
| Описание |
|---|

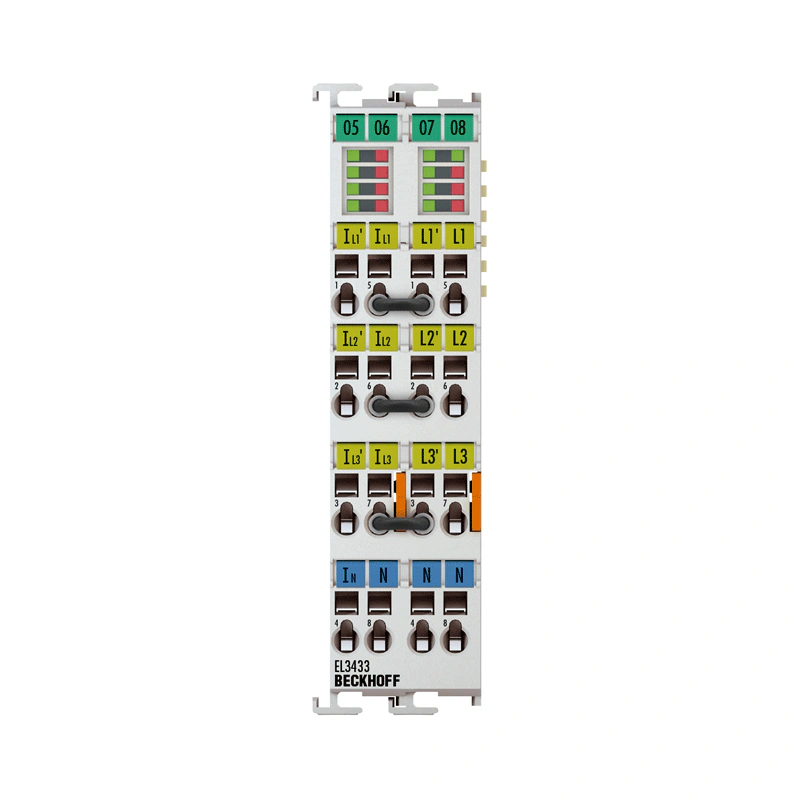

EtherCAT-модуль измерения мощности EL3433 является дальнейшим развитием модели EL3403. Токи до 10 А могут быть измерены напрямую с помощью внутренних трансформаторов тока. Таким образом, не требуется дополнительных затрат на внешние трансформаторы тока. Внешние мосты 5 & 1', 6 & 2' и 7 & 3' уже предварительно подключены. В результате можно напрямую соединить напряжение питания (5', 6' и 7') и потребителя (1, 2 и 3). EL3433 может выполнять простой анализ сети вплоть до анализа 21-й гармоники. Как и все измеренные данные терминала, содержание гармоник может быть считано через данные процесса. Модуль измерения мощности EL3433 с 3-го квартала 2015 года стандартно оснащен функцией измерения тока нейтрального провода. Без дополнительных затрат для конечного пользователя терминал оснащен шунтом между контактами 4 и 8 для прямого анализа нейтрального провода. |
| Данные корпуса | EL-24-2x8pin |
|---|---|
| Форма исполнения | компактный клеммный корпус с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 24 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное соединение с пазом и ключом |
| Маркировка | маркировка серии BZxxx |
| Проводка | цельный проводник (e), гибкий проводник (f) и ферула (a): пружинное приведение в действие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение подключения AWG | s*: AWG 28...14, ст*: AWG 28...14, f*: AWG 26...16 |
| Длина зачистки | 8...9 мм |
| Токовая нагрузка силовые контакты | Imax: 10 A |
EL3433
