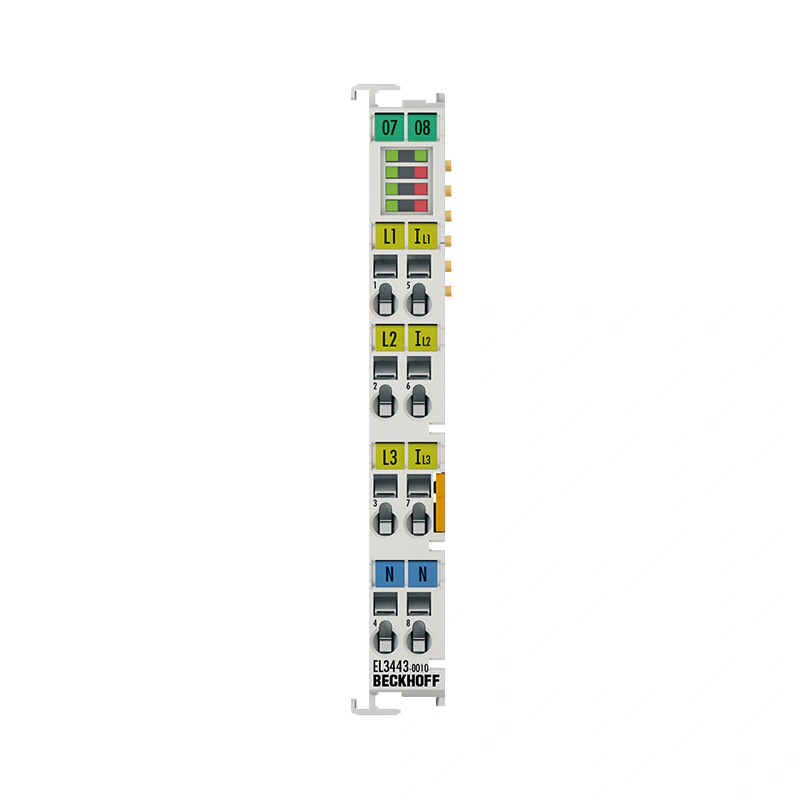

EL3xxx | Аналоговый вход EL3443-0010
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 480 В AC/DC, 5 A, 24 бита
Технические данные EL3443-0010
| Описание |
|---|
EtherCAT-модуль EL3443-0010 позволяет измерять все необходимые электрические данные питающей сети и выполнять простую предварительную оценку. Напряжение измеряется путем прямого подключения L1, L2, L3 и N. Ток трех фаз L1, L2 и L3 подается через простые трансформаторы тока. Все измеренные токи и напряжения доступны в виде среднеквадратичных значений. В терминале EL3443-0010 рассчитывается эффективная мощность и энергопотребление для каждой фазы. Доступны среднеквадратичные значения напряжения U и тока I, а также активной мощности P, кажущейся мощности S, реактивной мощности Q, частоты f, угла сдвига фаз cos φ и гармоник. EL3443-0010 предлагает расширенную функциональность для анализа сети и управления энергопотреблением. Кроме того, EL3443-0010 поставляется с возможностью передачи времени последнего пересечения нуля напряжения на контроллер с помощью технологии XFC. Это может быть использовано, например, для выполнения переключений в соответствии с условиями применения. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма конструкции | компактный клеммный корпус с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | сплошной проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение подключения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
EL3443-0010
