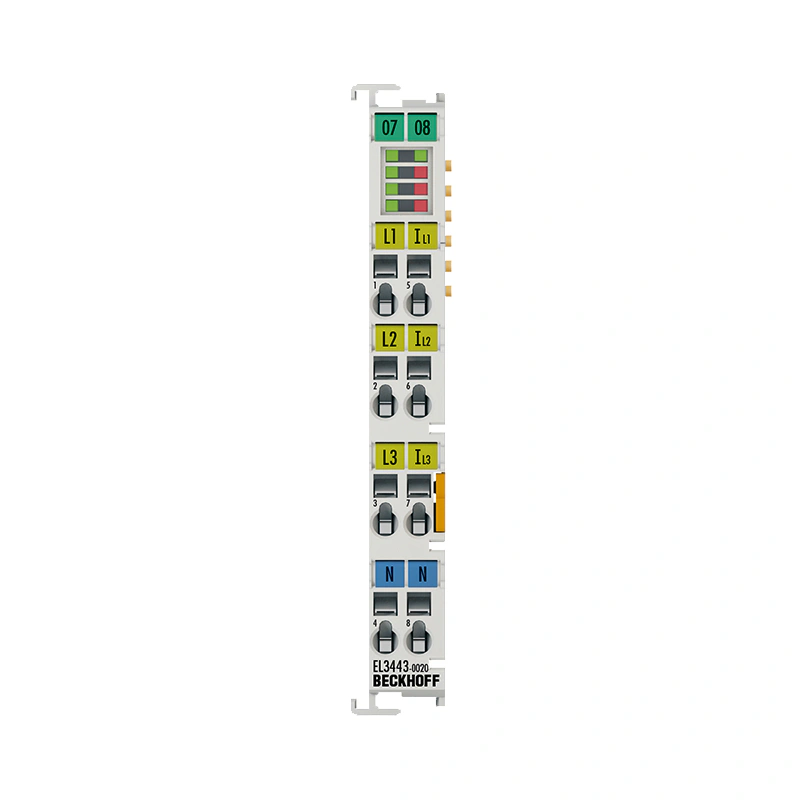

EL3xxx | Аналоговый вход

EL3443-0020

Артикул EL3443-0020

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 480 В

Данные корпуса EL-12-8pin

Форма исполнения Компактный клеммный корпус с сигнальными светодиодами

Материал поликарбонат

Размеры (Ш х В х Г) 12 мм x 100 мм x 68 мм

Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком

Описание производителя

EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 480 В AC/DC, 1 A, 24 бита, заводская калибровка

Технические данные EL3443-0020

Описание
EtherCAT-модуль EL3443-0020 позволяет измерять все необходимые электрические данные сети питания и выполнять простую предварительную оценку. Напряжение измеряется через прямое подключение L1, L2, L3 и N. Ток трех фаз L1, L2 и L3 подается через простые трансформаторы тока. Все измеренные токи и напряжения доступны в виде среднеквадратичных значений. В терминале EL3443-0020 рассчитывается эффективная мощность и энергопотребление для каждой фазы. Доступны среднеквадратичные значения напряжения U и тока I, а также активной мощности P, кажущейся мощности S, реактивной мощности Q, частоты f, угла сдвига фаз cos φ и гармоник. EL3443-0020 предлагает расширенную функциональность для анализа сети и управления энергопотреблением. Кроме того, EL3443-0020 поставляется с возможностью передачи времени последнего пересечения нуля напряжения на контроллер с помощью технологии XFC. Это может быть использовано, например, для выполнения операций переключения в соответствии с условиями применения. EL3443-0020 можно заказать для других диапазонов тока, например, 5 A, 100 мА или 333 мВ. Обзор различных версий можно найти в разделе Информация для заказа. Здесь можно загрузить индивидуальный сертификат заводской калибровки Beckhoff для каждого устройства. Повторная калибровка (ZS9001) возможна через сервисную службу Beckhoff.

Описание

EtherCAT-модуль EL3443-0020 позволяет измерять все необходимые электрические данные сети питания и выполнять простую предварительную оценку. Напряжение измеряется через прямое подключение L1, L2, L3 и N. Ток трех фаз L1, L2 и L3 подается через простые трансформаторы тока. Все измеренные токи и напряжения доступны в виде среднеквадратичных значений. В терминале EL3443-0020 рассчитывается эффективная мощность и энергопотребление для каждой фазы. Доступны среднеквадратичные значения напряжения U и тока I, а также активной мощности P, кажущейся мощности S, реактивной мощности Q, частоты f, угла сдвига фаз cos φ и гармоник. EL3443-0020 предлагает расширенную функциональность для анализа сети и управления энергопотреблением.

Кроме того, EL3443-0020 поставляется с возможностью передачи времени последнего пересечения нуля напряжения на контроллер с помощью технологии XFC. Это может быть использовано, например, для выполнения операций переключения в соответствии с условиями применения.

EL3443-0020 можно заказать для других диапазонов тока, например, 5 A, 100 мА или 333 мВ. Обзор различных версий можно найти в разделе Информация для заказа.

Здесь можно загрузить индивидуальный сертификат заводской калибровки Beckhoff для каждого устройства. Повторная калибровка (ZS9001) возможна через сервисную службу Beckhoff.

Данные корпуса	EL-12-8pin
Форма исполнения	Компактный клеммный корпус с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш х В х Г)	12 мм x 100 мм x 68 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью	двойной паз и ключевое соединение
Маркировка	маркировка серии BZxxx
Проводка	одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Поперечное сечение соединения	s: 0.08...2.5 мм², ст: 0.08...2.5 мм², f*: 0.14...1.5 мм²
Сечение подключения AWG	s: AWG28...14, ст: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Ток нагрузка мощность контакты	Imax: 10 A
