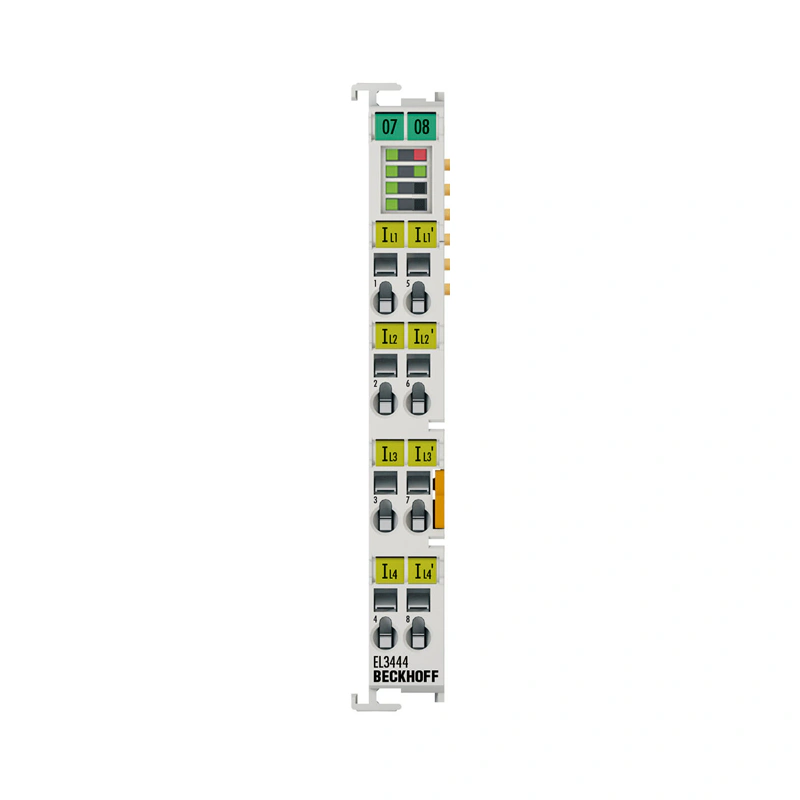

EL3xxx | Аналоговый вход EL3444
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, ток, 10 A AC/DC, 24 бита, распределенное измерение мощности, электрически изолированный
Технические данные EL3444
| Описание |
|---|
EtherCAT-модуль EL3444 позволяет измерять все необходимые электрические данные сети и выполняет простую предварительную оценку. Поскольку сам EL3444 не имеет входов напряжения, измеренные значения напряжения передаются через EtherCAT с помощью EL3453, который устанавливается один раз на сеть. Ток до шести гальванически развязанных фаз подается напрямую. Все измеренные токи и напряжения доступны в виде среднеквадратичных значений. В терминале EL3444 рассчитывается эффективная мощность и потребление энергии для каждой фазы. Доступны среднеквадратичные значения напряжения U и тока I, а также активная мощность P, кажущаяся мощность S, реактивная мощность Q, частота f, угол сдвига фаз cos φ и гармоники. EL3444 предлагает расширенную функциональность для анализа сети и управления энергопотреблением. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма исполнения | компактный корпус клемм с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком |
| Боковой монтаж с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Подключение | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение соединения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Токовая нагрузка силовые контакты | Imax: 10 A |
