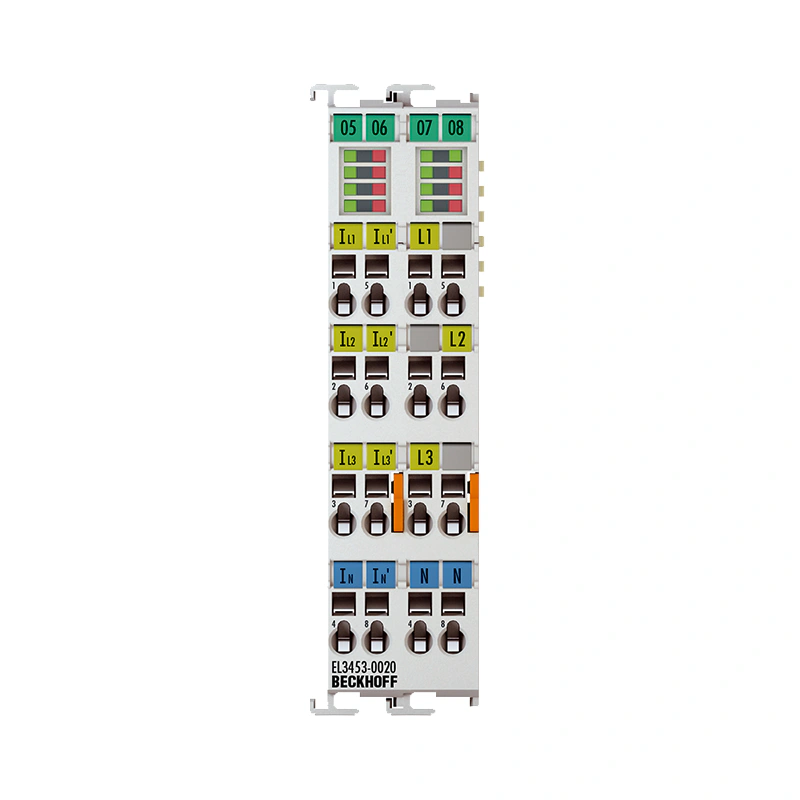

EL3xxx | Аналоговый вход

EL3453-0020

Артикул EL3453-0020

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 690 В

Данные корпуса EL-24-2x8pin

Форма исполнения компактный клеммный корпус с сигнальными светодиодами

Материал поликарбонат

Размеры (Ш x В x Г) 24 мм x 100 мм x 68 мм

Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком

Описание производителя

EtherCAT-модуль, 3-канальный аналоговый вход, измерение мощности, 690 В переменного тока, 0.1/1/5 A, 24 бита, электрически изолированный, заводская калибровка

Технические данные EL3453-0020

Описание
EtherCAT-модуль измерения мощности EL3453-0020 является усовершенствованием на основе EL3413. Входы напряжения до 690 В переменного тока оптимизированы для прямого контроля мощных генераторов, как, например, в ветроэнергетике. Не требуется трансформатор напряжения. Четыре токовых входа электрически изолированы, поэтому терминал может использоваться во всех распространенных конфигурациях трансформаторов тока с заземлением, таких как 2- или 3-трансформаторные конфигурации с соединением звездой или треугольником вкл. измерение тока в нейтральном проводнике. EL3453-0020 может использоваться для простого анализа сети вплоть до анализа 63-й гармоники. Кроме того, все показания могут быть объединены в коэффициент качества мощности для упрощения диагностики. Как и все измеряемые данные терминала, содержание гармоник может быть считано через данные процесса. EL3453-0020 имеет функцию «ExtendedRange», позволяющую использовать весь технический диапазон измерений, равный 130% от указанного номинального диапазона измерений. Кроме того, модуль EL3453-0020 поставляется с возможностью передачи времени последнего пересечения нуля напряжения и тока в контроллер с помощью технологии XFC. Это может быть использовано, например, для выполнения операций переключения в соответствии с условиями применения. Здесь можно загрузить индивидуальный сертификат калибровки завода Beckhoff для каждого устройства. Повторная калибровка (ZS9001) возможна через сервисную службу Beckhoff.

Описание

EtherCAT-модуль измерения мощности EL3453-0020 является усовершенствованием на основе EL3413. Входы напряжения до 690 В переменного тока оптимизированы для прямого контроля мощных генераторов, как, например, в ветроэнергетике. Не требуется трансформатор напряжения. Четыре токовых входа электрически изолированы, поэтому терминал может использоваться во всех распространенных конфигурациях трансформаторов тока с заземлением, таких как 2- или 3-трансформаторные конфигурации с соединением звездой или треугольником вкл. измерение тока в нейтральном проводнике. EL3453-0020 может использоваться для простого анализа сети вплоть до анализа 63-й гармоники. Кроме того, все показания могут быть объединены в коэффициент качества мощности для упрощения диагностики. Как и все измеряемые данные терминала, содержание гармоник может быть считано через данные процесса. EL3453-0020 имеет функцию «ExtendedRange», позволяющую использовать весь технический диапазон измерений, равный 130% от указанного номинального диапазона измерений.

Кроме того, модуль EL3453-0020 поставляется с возможностью передачи времени последнего пересечения нуля напряжения и тока в контроллер с помощью технологии XFC. Это может быть использовано, например, для выполнения операций переключения в соответствии с условиями применения.

Здесь можно загрузить индивидуальный сертификат калибровки завода Beckhoff для каждого устройства. Повторная калибровка (ZS9001) возможна через сервисную службу Beckhoff.

Данные корпуса	EL-24-2x8pin
Форма исполнения	компактный клеммный корпус с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш x В x Г)	24 мм x 100 мм x 68 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью	двойное гнездовое и ключевое соединение
Маркировка	маркировка серии BZxxx
Проводка	одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное нажатие с помощью отвертки
Сечение подключения	s: 0.08...2.5 мм², ст: 0.08...2.5 мм², f*: 0.14...1.5 мм²
Сечение подключения AWG	s: AWG28...14, st: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Силовые контакты токовой нагрузки	Imax: 10 A
