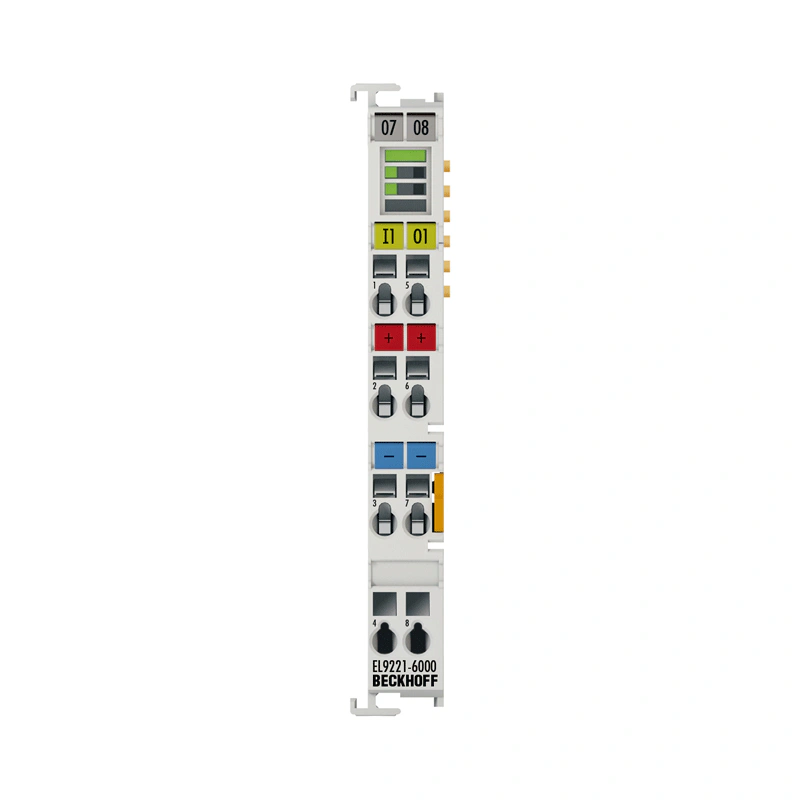

EL9xxx | Система EL9221-6000
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
Терминал защиты от перегрузки по току, 24 В DC, 1-канальный, макс. 4 A, регулируемый
Технические данные EL9221-6000
| Описание |
|---|
Электронный модуль защиты от сверхтоков EL9221-6000 представляет собой EtherCAT-модуль 24 В постоянного тока с функцией электронной защиты. EL9221-6000 является одноканальным устройством и надежно отключает сверхтоки 24 В постоянного тока. Номинальный ток можно регулировать с шагом 1 А до максимального значения 4 А как через TwinCAT, так и с помощью механической кнопки на терминале защиты от сверхтоков. Защищенный выход может быть запитан через клеммный контакт или непосредственно через силовой контакт соседних клемм без прокладки проводов. Рабочий статус отображается на светодиодном индикаторе и на изображении процесса. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма конструкции | компактный клеммный корпус с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш x В x Г) | 12 мм x 100 мм x 68 мм |
| Установка | на DIN-рейку 35 мм, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойной паз и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение соединения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение соединения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
EL9221-6000
