Ключевые параметры
Описание производителя
Модуль защиты от перегрузки по току, 24 В DC, 2-канальный, макс. ∑ 10 A, регулируемый

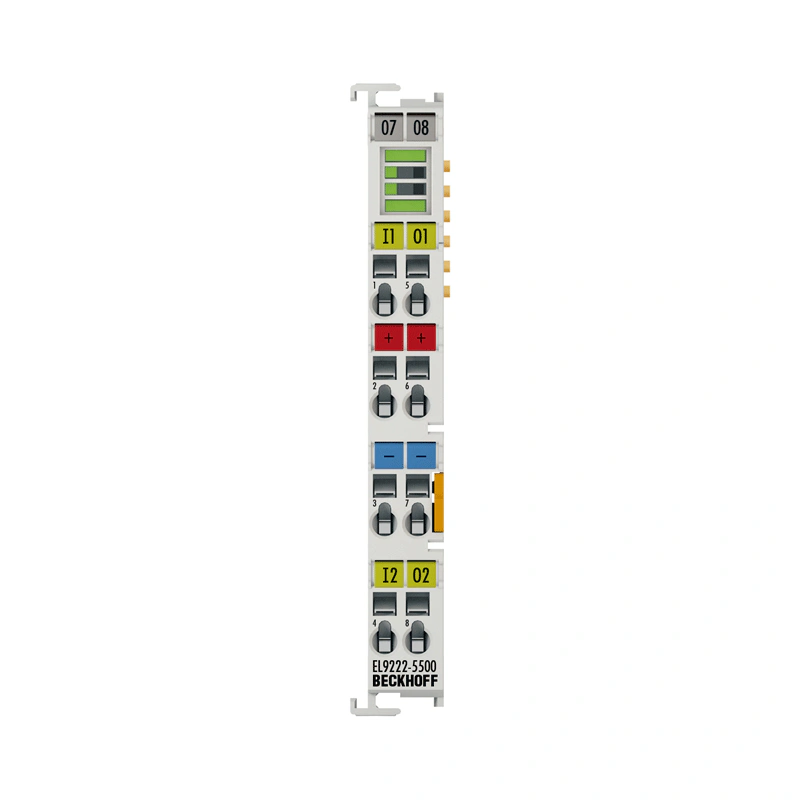

Технические данные EL9222-5500
| Описание |
|---|
Электронный модуль защиты от сверхтоков EL9222-5500 представляет собой EtherCAT-модуль 24 В постоянного тока с функцией электронной защиты. EL9222-5500 является 2-канальным устройством и надежно отключает сверхтоки 24 В постоянного тока. Номинальный ток можно регулировать с шагом 1 A до максимального значения ∑ 10 A как через TwinCAT, так и с помощью механической кнопки на клемме защиты от перегрузки по току. Защищенный выход 1 может быть запитан через контакт клеммы или напрямую через силовой контакт соседних клемм без прокладки проводов. Рабочий статус отображается с помощью светодиода и на изображении процесса. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма исполнения | компактный клеммный корпус с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейке, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное нажатие с помощью отвертки |
| Сечение соединения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение подключения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты с токовой нагрузкой | Imax: 10 A |
