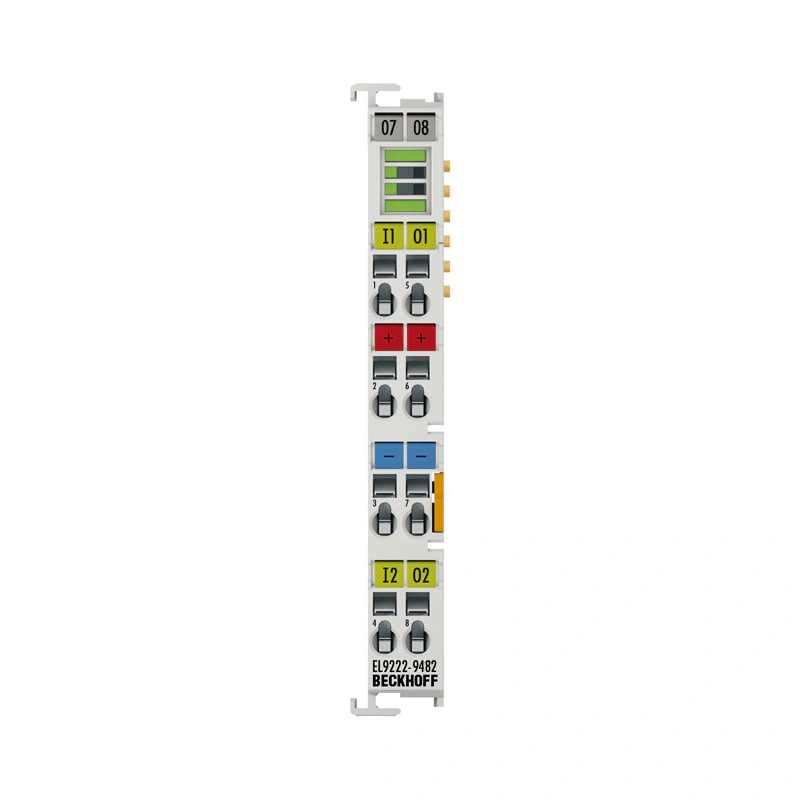

EL9xxx | Система EL9222-9482
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
Модуль защиты от сверхтоков, 24 В DC, 2-канальный, 8 A/2 A
Технические данные EL9222-9482
| Описание |
|---|
Электронный модуль защиты от сверхтоков EL9222-9482 представляет собой EtherCAT-модуль 24 В постоянного тока с функцией электронной защиты. EL9222-9482 является 2-канальным устройством и надежно отключает сверхтоки 24 В постоянного тока. Номинальный ток фиксирован и составляет 8 A/2 A. Защищенный выход 1 может быть подан через контакт терминала или напрямую направлен через силовой контакт соседних терминалов без прокладки проводов. Рабочее состояние отображается с помощью светодиода и на изображении процесса. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма исполнения | компактный клеммный корпус с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
| Установка | на 35 мм DIN-рейке, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировки серии BZxxx |
| Подключение | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное приведение в действие с помощью отвертки |
| Сечение соединения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Токовая нагрузка Силовые контакты | Imax: 10 A |
EL9222-9482
