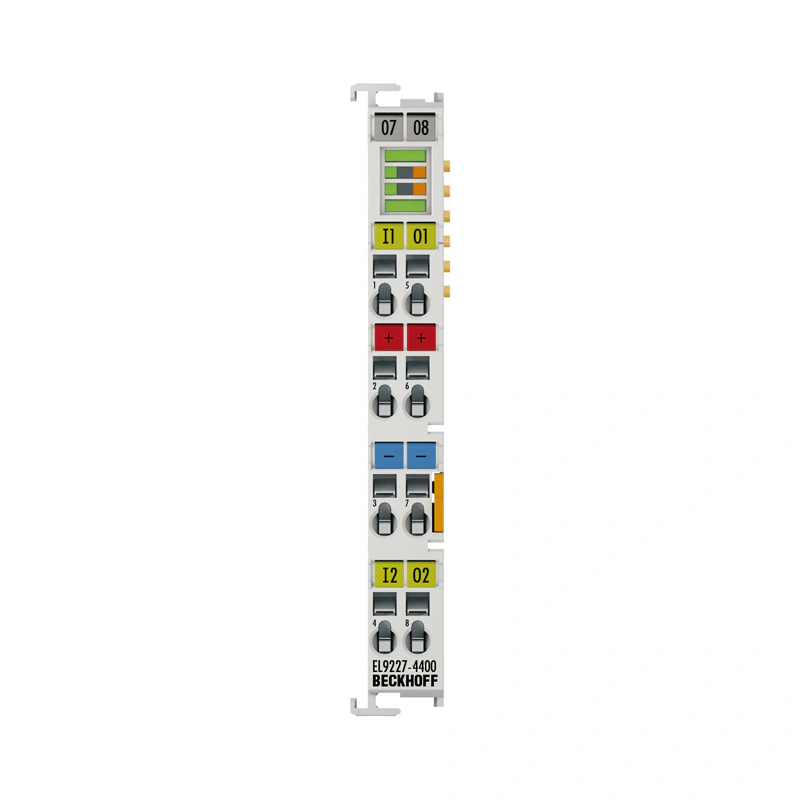

EL9xxx | Система EL9227-4400
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
Модуль защиты от сверхтоков, 24 В постоянного тока, 2-канальный, макс. 4 A, NEC класс 2, регулируемый, расширенные функции
Технические данные EL9227-4400
| Описание |
|---|
Электронный модуль защиты от сверхтоков EL9227-4400 представляет собой EtherCAT-модуль 24 В постоянного тока с функцией электронной защиты, включая одобрение NEC класса 2 в соответствии с UL1310. EL9227-4400 является 2-канальным устройством и надежно отключает сверхтоки 24 В постоянного тока. Номинальный ток можно регулировать с шагом 1 A до максимального значения 4 A как через TwinCAT, так и с помощью механической кнопки на модуле защиты от сверхтоков. Защищенный выход 1 может быть подан через контакт клеммы или непосредственно через силовой контакт соседних клемм без подключения проводов. EL9227-4400 идеально подходит для мониторинга оборудования, поскольку доступны многочисленные данные процесса, а данные о состоянии могут как отображаться, так и сохраняться. Кроме того, имеются некоторые расширенные опциональные настройки, такие как e.g. выбор характеристической кривой, уровень пониженного напряжения/предупреждения, последнее состояние и т.д. Благодаря использованию EL9227-4400, цепи NEC класса 2 (< 100 ВА) может быть реализован со стандартными источниками питания. |
| Данные корпуса | EL-12-8pin |
|---|---|
| Форма исполнения | Компактный корпус терминала с сигнальными светодиодами |
| Материал | поликарбонат |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
| Установка | на DIN-рейку 35 мм, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное гнездовое и ключевое соединение |
| Маркировка | маркировка серии BZxxx |
| Проводка | одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинное нажатие с помощью отвертки |
| Сечение подключения | s*: 0.08...2.5 мм², st*: 0.08...2.5 мм², f*: 0.14...1.5 мм² |
| Сечение подключения AWG | s*: AWG28...14, ст*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Imax: 10 A |
EL9227-4400
