EL9xxx | Система

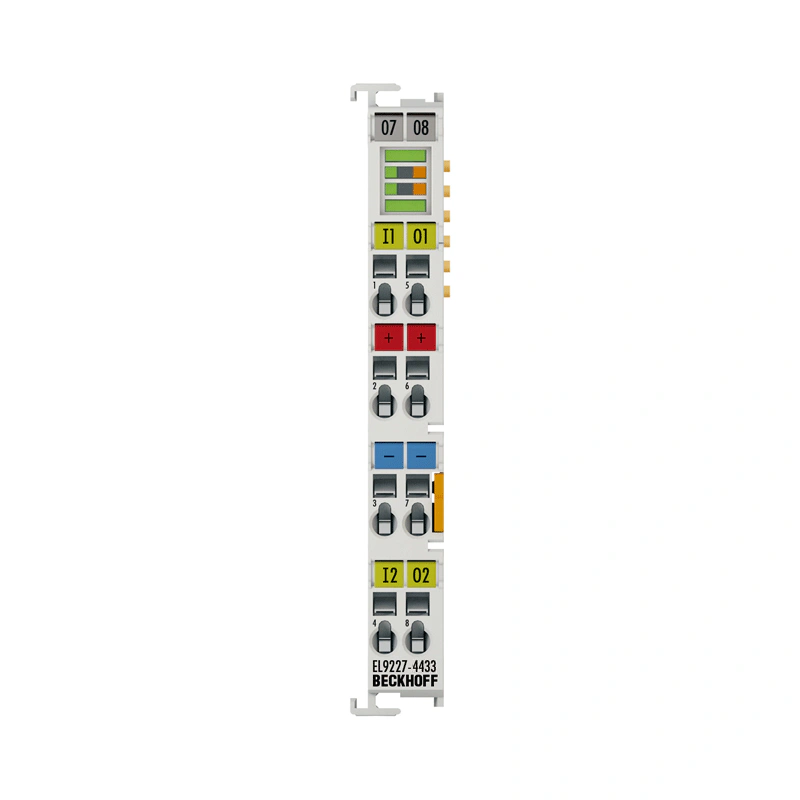

EL9227-4433

Артикул EL9227-4433

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 24 В

Данные корпуса EL-12-8pin

Форма исполнения Компактный корпус клеммы с сигнальными светодиодами

Материал поликарбонат

Размеры (Ш х В х Г) 12 мм x 100 мм x 68 мм

Установка на 35 мм DIN-рейку, в соответствии с EN 60715 с замком

Описание производителя

Модуль защиты от сверхтоков, 24 В DC, 2-канальный, 3 A/3 A, расширенные функции

Технические данные EL9227-4433

Описание
Модуль электронной защиты от перегрузки по току EL9227-4433 представляет собой EtherCAT-модуль 24 В постоянного тока с функцией электронной защиты. EL9227-4433 является 2-канальным устройством и надежно отключает сверхтоки 24 В постоянного тока. Номинальный ток фиксирован и составляет 3 A/3 A. Защищенный выход 1 может быть запитан через клеммный контакт или непосредственно через силовой контакт соседних терминалов без прокладки проводов. Второй выход может быть подключен через передние клеммные контакты. EL9227-xxx имеет расширенные функции по сравнению с EL9221-xxx и EL9222-xxx. Доступны многочисленные данные процесса, также могут отображаться измеренные значения тока и напряжения. Благодаря этому EL9227-xxx идеально подходит для мониторинга оборудования и облегчает поиск и устранение неисправностей, поскольку сохраняет последние 10 событий в файле журнала. Кроме того, имеются некоторые расширенные дополнительные настройки, такие как e.g. выбор характеристической кривой, уровень пониженного напряжения/предупреждения, последнее состояние и т.д. Рабочее состояние отображается с помощью светодиодного индикатора и на изображении процесса.

Описание

Модуль электронной защиты от перегрузки по току EL9227-4433 представляет собой EtherCAT-модуль 24 В постоянного тока с функцией электронной защиты. EL9227-4433 является 2-канальным устройством и надежно отключает сверхтоки 24 В постоянного тока. Номинальный ток фиксирован и составляет 3 A/3 A. Защищенный выход 1 может быть запитан через клеммный контакт или непосредственно через силовой контакт соседних терминалов без прокладки проводов. Второй выход может быть подключен через передние клеммные контакты.

EL9227-xxx имеет расширенные функции по сравнению с EL9221-xxx и EL9222-xxx. Доступны многочисленные данные процесса, также могут отображаться измеренные значения тока и напряжения. Благодаря этому EL9227-xxx идеально подходит для мониторинга оборудования и облегчает поиск и устранение неисправностей, поскольку сохраняет последние 10 событий в файле журнала. Кроме того, имеются некоторые расширенные дополнительные настройки, такие как e.g. выбор характеристической кривой, уровень пониженного напряжения/предупреждения, последнее состояние и т.д. Рабочее состояние отображается с помощью светодиодного индикатора и на изображении процесса.

Данные корпуса	EL-12-8pin
Форма исполнения	Компактный корпус клеммы с сигнальными светодиодами
Материал	поликарбонат
Размеры (Ш х В х Г)	12 мм x 100 мм x 68 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Боковой монтаж с помощью	двойное гнездовое и ключевое соединение
Маркировка	маркировка серии BZxxx
Подключение	одножильный проводник (s), гибкий проводник (st) и ферула (f): пружинный привод с помощью отвертки
Сечение соединения	s: 0.08...2.5 мм², ст: 0.08...2.5 мм², f*: 0.14...1.5 мм²
Сечение соединения AWG	s: AWG28...14, ст: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Силовые контакты с токовой нагрузкой	Imax: 10 A
