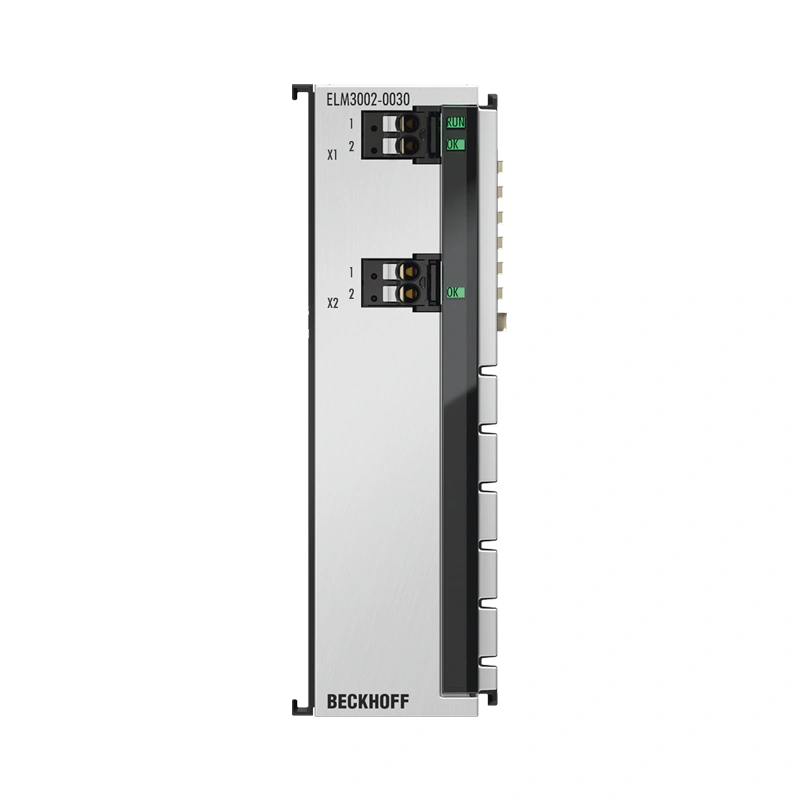

EL3xxx | Аналоговый вход

ELM3002-0030

Артикул ELM3002-0030

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 30 В

Системные данные ELM300x

Измерение напряжения ±30/10/5/2.5/1.25 В, ±640/320/160/80/40/20 мВ, 0...5/10 В

Данные корпуса ELM-30-xpin

Форма исполнения металлический корпус с сигнальными светодиодами

Материал литой цинк

Описание производителя

EtherCAT-модуль, 2-канальный аналоговый вход, напряжение, ±30 В...±20 мВ, 24 бит, 20 кс/с, внешняя калибровка

Технические данные ELM3002-0030

Описание
EtherCAT-модули ELM300x предназначены для гибкого измерения напряжения от 20 мВ до 30 В в одиннадцати диапазонах измерения. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например, параметры фильтра. Независимо от конфигурации сигнала, все модули ELM обладают одинаковыми технологическими свойствами. Модули ELM300x для измерения напряжения обеспечивают максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный штекер (push-in) может быть извлечен для технического обслуживания без освобождения отдельных проводов. Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Данные сертификаты калибровки выданы для компании Beckhoff аккредитованным поставщиком услуг. Перекалибровка по запросу. Обширная документация доступна в отделе продаж, поддержки Beckhoff или на сайте measurement@beckhoff.com. Измерительные терминалы серии ELM3xxx позволяют эффективно реализовать сложные системные интегральные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и временной синхронизации.

Описание

EtherCAT-модули ELM300x предназначены для гибкого измерения напряжения от 20 мВ до 30 В в одиннадцати диапазонах измерения. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например, параметры фильтра. Независимо от конфигурации сигнала, все модули ELM обладают одинаковыми технологическими свойствами. Модули ELM300x для измерения напряжения обеспечивают максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный штекер (push-in) может быть извлечен для технического обслуживания без освобождения отдельных проводов.

Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Данные сертификаты калибровки выданы для компании Beckhoff аккредитованным поставщиком услуг. Перекалибровка по запросу.

Обширная документация доступна в отделе продаж, поддержки Beckhoff или на сайте measurement@beckhoff.com.

Измерительные терминалы серии ELM3xxx позволяют эффективно реализовать сложные системные интегральные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и временной синхронизации.

Системные данные	ELM300x
Измерение напряжения	±30/10/5/2.5/1.25 В, ±640/320/160/80/40/20 мВ, 0...5/10 В

Данные корпуса	ELM-30-xpin
Форма исполнения	металлический корпус с сигнальными светодиодами
Материал	литой цинк
Размеры (Ш х В х Г)	30 мм x 100 мм x 95 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью	двойной шлиц и ключевое соединение
Маркировка	-
Проводка	одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферула (f): пружинный привод с помощью отвертки
Сечение соединения	s: 0.2...1.5 мм², ст: 0.2...1.5 мм², f*: 0.25...0.75 мм²
Сечение соединения AWG	s: AWG24...14, ст: AWG24...14, f*: AWG24...14
Длина зачистки	8...9 мм

Информация для заказа
ELM3002-0030/000079851	ELM3002-0030 с внешним сертификатом калибровки типа ISO 17025, внешние поставщики услуг
ELM3002-0030/000079901	ELM3002-0030 с внешним сертификатом калибровки типа DAkkS, внешние поставщики услуг
