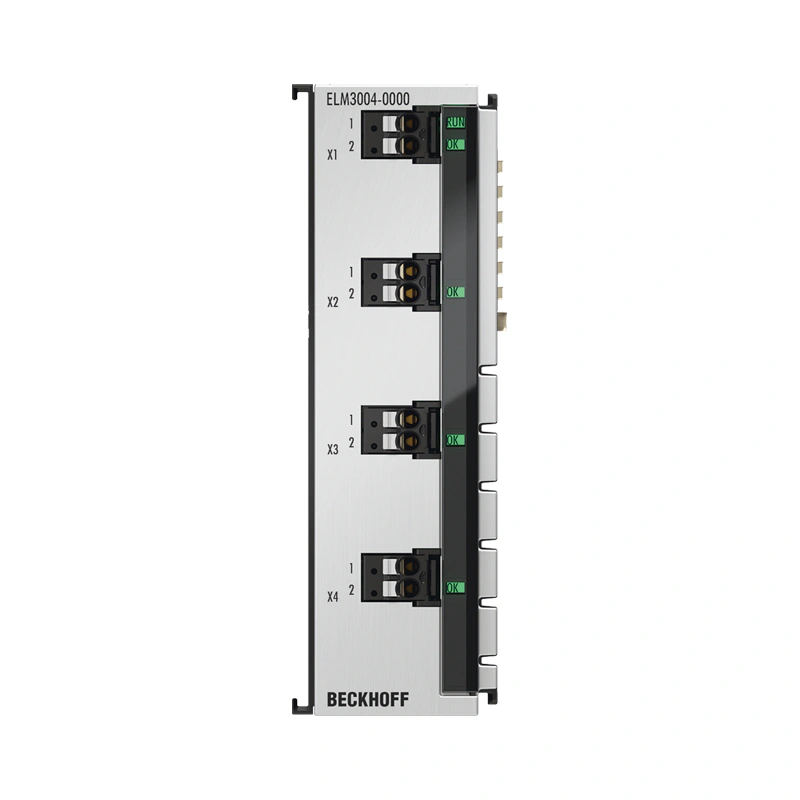

EL3xxx | Аналоговый вход ELM3004-0000
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, напряжение, ±30 В...±20 мВ, 24 бита, 10 кспс
Технические данные ELM3004-0000
| Описание |
|---|
EtherCAT-модули ELM300x предназначены для гибкого измерения напряжения от 20 мВ до 30 В в одиннадцати диапазонах измерения. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например, параметры фильтра. Независимо от конфигурации сигнала, все модули ELM обладают одинаковыми технологическими свойствами. Модули ELM300x для измерения напряжения имеют максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный штекер (push-in) может быть извлечен для технического обслуживания без освобождения отдельных проводов. Этот терминал также доступен в варианте с индивидуальным сертификатом калибровки. (См. сопутствующие товары) Обширная документация доступна в отделах продаж, поддержки или measurement@beckhoff компании Beckhoff.com. Этот измерительный модуль серии ELM3xxx позволяет эффективно реализовать сложные системные интегрированные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и временной синхронизации. |
| Данные системы | ELM300x |
|---|---|
| Измерение напряжения | ±30/10/5/2.5/1.25 В, ±640/320/160/80/40/20 мВ, 0...5/10 В |
| Данные корпуса | ELM-30-xpin |
|---|---|
| Форма исполнения | металлический корпус с сигнальными светодиодами |
| Материал | цинковое литьё |
| Размеры (Ш x В x Г) | 30 мм x 100 мм x 95 мм |
| Установка | на 35 мм DIN-рейке, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойной паз и ключевое соединение |
| Маркировка | - |
| Проводка | одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферула (f): пружинный привод с помощью отвертки |
| Сечение соединения | s*: 0.2...1.5 мм², st*: 0.2...1.5 мм², f*: 0.25...0.75 мм² |
| Сечение соединения AWG | s*: AWG24...14, st*: AWG24...14, f*: AWG24...14 |
| Длина зачистки | 8...9 мм |
ELM3004-0000
Артикул уже подставлен. Укажите количество и контакт — пришлём цену, срок и условия поставки. Для счёта достаточно ИНН.
