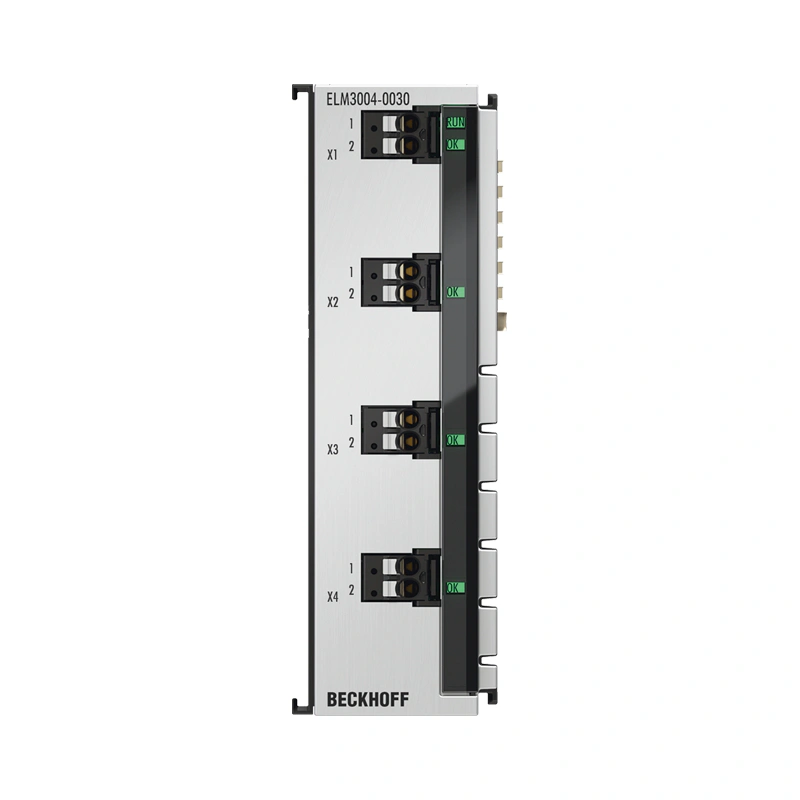

EL3xxx | Аналоговый вход

ELM3004-0030

Артикул ELM3004-0030

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Напряжение 30 В

Данные системы ELM300x

Измерение напряжения ±30/10/5/2.5/1.25 В, ±640/320/160/80/40/20 мВ, 0...5/10 В

Данные корпуса ELM-30-xpin

Форма исполнения металлический корпус с сигнальными светодиодами

Материал литой цинк

Описание производителя

EtherCAT-модуль, 4-канальный аналоговый вход, напряжение, ±30 В...±20 мВ, 24 бита, 10 кспс, внешняя калибровка

Технические данные ELM3004-0030

Описание
EtherCAT-модули ELM300x предназначены для гибкого измерения напряжения от 20 мВ до 30 В в одиннадцати диапазонах измерения. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например, параметры фильтра. Независимо от конфигурации сигнала, все модули ELM обладают одинаковыми технологическими свойствами. Модули ELM300x для измерения напряжения обеспечивают максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный штекер (push-in) может быть извлечен для технического обслуживания без освобождения отдельных проводов. Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Сертификаты калибровки выдаются для компании Beckhoff аккредитованным поставщиком услуг. Повторная калибровка по запросу. Обширная документация доступна в отделах продаж, поддержки Beckhoff или по адресу measurement@beckhoff.com. Измерительный терминал серии ELM3xxx позволяет эффективно реализовать сложные системные интегрированные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и временной синхронизации.

Описание

EtherCAT-модули ELM300x предназначены для гибкого измерения напряжения от 20 мВ до 30 В в одиннадцати диапазонах измерения. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например, параметры фильтра. Независимо от конфигурации сигнала, все модули ELM обладают одинаковыми технологическими свойствами. Модули ELM300x для измерения напряжения обеспечивают максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный штекер (push-in) может быть извлечен для технического обслуживания без освобождения отдельных проводов.

Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Сертификаты калибровки выдаются для компании Beckhoff аккредитованным поставщиком услуг. Повторная калибровка по запросу.

Обширная документация доступна в отделах продаж, поддержки Beckhoff или по адресу measurement@beckhoff.com.

Измерительный терминал серии ELM3xxx позволяет эффективно реализовать сложные системные интегрированные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и временной синхронизации.

Данные системы	ELM300x
Измерение напряжения	±30/10/5/2.5/1.25 В, ±640/320/160/80/40/20 мВ, 0...5/10 В

Данные корпуса	ELM-30-xpin
Форма исполнения	металлический корпус с сигнальными светодиодами
Материал	литой цинк
Размеры (Ш х В х Г)	30 мм x 100 мм x 95 мм
Установка	на DIN-рейку 35 мм, в соответствии с EN 60715 с замком
Монтаж бок о бок с помощью	двойное пазовое и ключевое соединение
Маркировка	-
Проводка	одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферула (f): пружинный привод с помощью отвертки
Сечение подключения	s: 0.2...1.5 мм², st: 0.2...1.5 мм², f*: 0.25...0.75 мм²
Сечение подключения AWG	s: AWG24...14, st: AWG24...14, f*: AWG24...14
Длина зачистки	8...9 мм

Информация для заказа
ELM3004-0030/000079852	ELM3004-0030 с внешним сертификатом калибровки типа ISO 17025, внешние поставщики услуг
ELM3004-0030/000079853	ELM3004-0030 с внешним сертификатом калибровки типа DAkkS, внешние поставщики услуг
