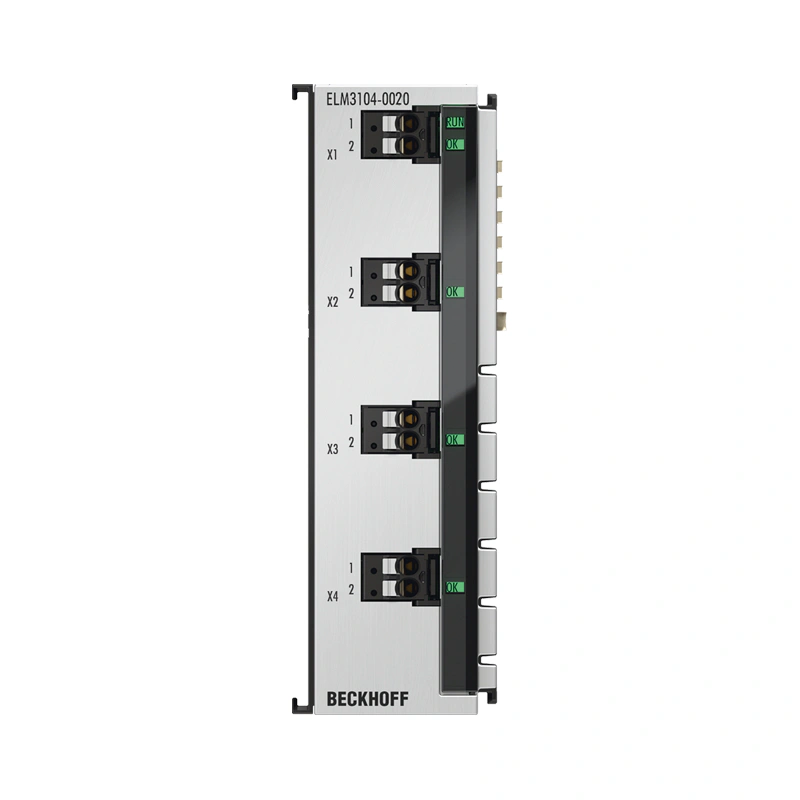

EL3xxx | Аналоговый вход ELM3104-0020
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Описание производителя
EtherCAT-модуль, 4-канальный аналоговый вход, ток, ±20 мА, 24 бит, 10 кспс, заводская калибровка
Технические данные ELM3104-0020
| Описание |
|---|
EtherCAT-модули ELM310x предназначены для гибкого измерения тока в диапазоне от -20 до +20 мА. Выбираемые диапазоны измерения от -20/0/4 до ±20 мА, а также измерение тока в соответствии с NAMUR NE43. Диапазон измерения выбирается в CoE, как и другие параметры настройки, например, параметры фильтра. Независимо от конфигурации сигнала, все модули ELM обладают одинаковыми технологическими свойствами. Модули ELM310x для измерения тока обеспечивают максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный разъем (push-in) можно снять для технического обслуживания, не освобождая отдельные провода. Индивидуальный сертификат заводской калибровки Beckhoff можно загрузить здесь для каждого устройства. Повторная калибровка (ZS9001) возможна через сервисную службу Beckhoff. Обширная документация доступна в отделах продаж, поддержки или measurement@beckhoff компании Beckhoff.com. Этот измерительный терминал серии ELM3xxx позволяет эффективно реализовать сложные интегрированные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и временной синхронизации. |
| Данные системы | ELM310x |
|---|---|
| Измерение тока | ±20 мА, 0/4...20 мА, NAMUR NE43 (2-проводное подключение) |
| Данные корпуса | ELM-30-xpin |
|---|---|
| Форма исполнения | металлический корпус с сигнальными светодиодами |
| Материал | литой цинк |
| Размеры (Ш x В x Г) | 30 мм x 100 мм x 95 мм |
| Установка | на 35 мм DIN-рейку, в соответствии с EN 60715 с замком |
| Монтаж бок о бок с помощью | двойное пазовое и ключевое соединение |
| Маркировка | - |
| Проводка | одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферулы (f): пружинный привод с помощью отвертки |
| Сечение соединения | s*: 0.2...1.5 мм², ст*: 0.2...1.5 мм², f*: 0.25...0.75 мм² |
| Сечение соединения AWG | s*: AWG24...14, ст*: AWG24...14, f*: AWG24...14 |
| Длина отрезка | 8...9 мм |
ELM3104-0020
