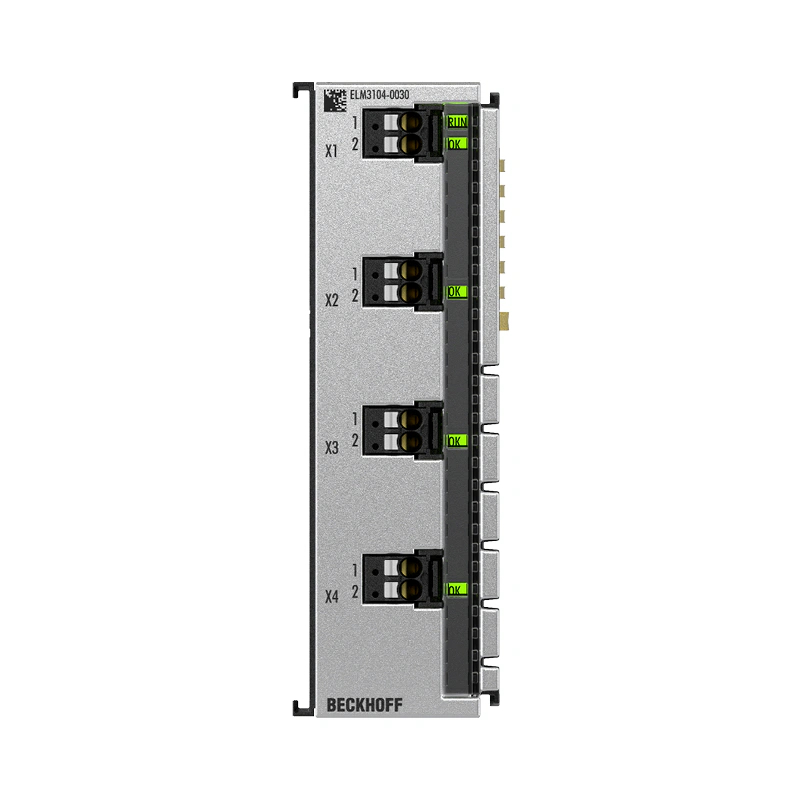

EL3xxx | Аналоговый вход

ELM3104-0030

Артикул ELM3104-0030

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Номинальный ток 20 мА

Системные данные ELM310x

Измерение тока ±20 мА, 0/4...20 мА, NAMUR NE43 (2-проводное подключение)

Данные корпуса ELM-30-xpin

Форма дизайна металлический корпус с сигнальными светодиодами

Материал цинковое литье

Описание производителя

EtherCAT-модуль, 4-канальный аналоговый вход, ток, ±20 мА, 24 бита, 10 кспс, внешняя калибровка

Технические данные ELM3104-0030

Описание
EtherCAT-модули ELM310x предназначены для гибкого измерения тока в диапазоне от -20 до +20 мА. Они предлагают выбираемые диапазоны измерения от -20/0/4 до ±20 мА, а также измерение тока в соответствии с NAMUR NE43. Диапазон измерения может быть выбран в CoE, так же как и другие параметры настройки, например, параметры фильтра. Независимо от схемы расположения сигналов, все модули ELM обладают одинаковыми технологическими характеристиками, при этом модуль ELM310x для измерения тока обеспечивает максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный разъем (push-in) может быть снят для технического обслуживания без отсоединения отдельных проводов. Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Сертификаты калибровки выдаются для компании Beckhoff аккредитованным поставщиком услуг. Повторная калибровка по запросу. Обширная документация доступна в отделе продаж, поддержки или на сайте measurement@beckhoff компании Beckhoff.com. Измерительный терминал серии ELM3xxx позволяет эффективно реализовывать сложные системные интегральные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и синхронизации времени.

Описание

EtherCAT-модули ELM310x предназначены для гибкого измерения тока в диапазоне от -20 до +20 мА. Они предлагают выбираемые диапазоны измерения от -20/0/4 до ±20 мА, а также измерение тока в соответствии с NAMUR NE43.

Диапазон измерения может быть выбран в CoE, так же как и другие параметры настройки, например, параметры фильтра. Независимо от схемы расположения сигналов, все модули ELM обладают одинаковыми технологическими характеристиками, при этом модуль ELM310x для измерения тока обеспечивает максимальную частоту дискретизации 10 000 или 20 000 выборок в секунду. 2-контактный разъем (push-in) может быть снят для технического обслуживания без отсоединения отдельных проводов.

Индивидуальный сертификат калибровки для каждого устройства в соответствии с ISO 17025 или DAkkS, в зависимости от варианта устройства, можно загрузить здесь. Сертификаты калибровки выдаются для компании Beckhoff аккредитованным поставщиком услуг. Повторная калибровка по запросу.

Обширная документация доступна в отделе продаж, поддержки или на сайте measurement@beckhoff компании Beckhoff.com.

Измерительный терминал серии ELM3xxx позволяет эффективно реализовывать сложные системные интегральные системы сбора данных (DAQ), предъявляющие высокие требования к точности измерений и синхронизации времени.

Системные данные	ELM310x
Измерение тока	±20 мА, 0/4...20 мА, NAMUR NE43 (2-проводное подключение)

Данные корпуса	ELM-30-xpin
Форма дизайна	металлический корпус с сигнальными светодиодами
Материал	цинковое литье
Размеры (Ш x В x Г)	30 мм x 100 мм x 95 мм
Установка	на 35 мм DIN-рейку, в соответствии с EN 60715 с замком
Боковой монтаж с помощью	двойное пазовое и ключевое соединение
Маркировка	-
Проводка	одножильные проводники (s): метод прямого подключения; тонкожильные проводники (st) и ферула (f): пружинное приведение в действие с помощью отвертки
Сечение подключения	s: 0.2...1.5 мм², st: 0.2...1.5 мм², f*: 0.25...0.75 мм²
Сечение соединения AWG	s: AWG24...14, st: AWG24...14, f*: AWG24...14
Длина зачистки	8...9 мм

Информация для заказа
ELM3104-0030/000337409	ELM3104-0030 с внешним сертификатом калибровки типа ISO 17025, внешние поставщики услуг
ELM3104-0030/000337410	ELM3104-0030 с внешним сертификатом калибровки тип DAkkS внешние поставщики услуг
