CAMC-G-S1
Артикул 1501330
- Вес75 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Номинальное напряжение питания логики Постоянный ток 24 V
Номинальное рабочее напряжение постоянного тока 24 V
Номинальный ток логического источника питания 0.02 A
Допустимый диапазон логического напряжения ± 20 %
Потребляемый ток логического источника питания без зажимного тормоза 0.03 A
Номинальный ток при 40° C 0.2 A
Описание производителя

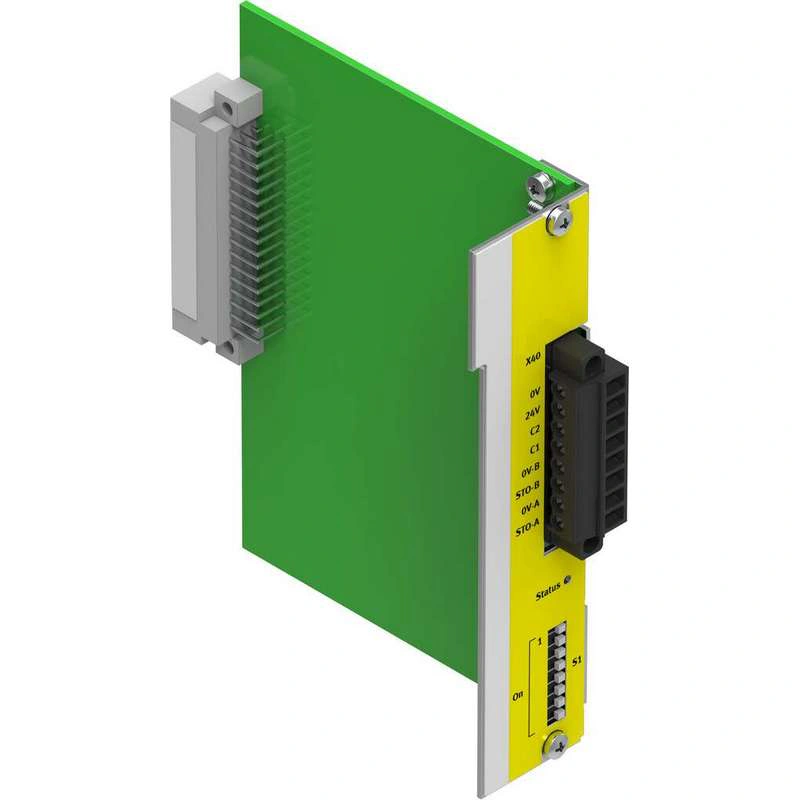

Модуль безопасности
Технические данные 1501330
Технические характеристики
| Номинальное напряжение питания логики Постоянный ток | 24 V |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Номинальный ток логического источника питания | 0.02 A |
| Допустимый диапазон логического напряжения | ± 20 % |
| Потребляемый ток логического источника питания без зажимного тормоза | 0.03 A |
| Номинальный ток короткого замыкания | нет |
| Номинальный ток при 40° C | 0.2 A |
| Защита предохранителем (короткое замыкание) | нет |
| Конструкция цифрового выхода | Сигнальный контакт без потенциала |
| Количество цифровых логических входов | 2 |
| Цифровые выходы, логика переключения | Контакт замыкается при STO |
| Размеры (Ш x Д x В) | 112.6 x 87.2 x 28.3 мм |
| Светодиодный дисплей, специфический для конкретного продукта | Нормальный режим работы (зеленый)/STO (желтый) |
| Функция безопасности | Безопасное отключение крутящего момента (STO) |
| Вероятность отказов в час (PFH) | 1.27E-10 |
| Вероятность отказа по требованию (PFD) | 2.3E-5 |
| Интервал проверки работоспособности | 20 y |
| Устойчивость к аппаратным сбоям | 1 |
| SFF Безопасная доля отказов | 99.2 % |
| Сертифицировано на соответствие функции безопасности стандартам ISO 13849 и IEC 61508 (SIL) | Изделие может использоваться в SRP/CS до SIL 3 (высокий уровень требований) |
| Уровень целостности безопасности (SIL) | Безопасное отключение крутящего момента (STO)/SIL 3/SILCL 3 |
| Уровень производительности (PL) | Безопасное отключение крутящего момента (STO)/категория 4, уровень эффективности e |
| Диагностический охват | 97 % |
| Сертифицирован для функций безопасности в соответствии с ISO 13849 (PL) | Изделие может использоваться в SRP/CS до категории 4, PL e |
| Утверждение | Немецкая служба технического контроля (TÜV) |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по машинному оборудованию В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с нормами Великобритании для машин В соответствии с инструкциями UK RoHS |
| Орган, выдавший сертификат | Немецкий совет по техническому контролю (TÜV) Rheinland 01/205/5165.02/19 TÜV Rheinland UK Ltd. 01/205U/5165.00/22 |
| Соответствие LABS (PWIS) | VDMA24364 зона III |
| Температура хранения | -25 °C ... 55 °C |
| Относительная влажность воздуха | 5 - 95% Без конденсации |
| Степень защиты | IP20 В собранном состоянии |
| Температура окружающей среды | 0 °C ... 40 °C |
| Вес изделия | 75 грамм |
| Тип монтажа | Вставной модуль для CMMP-AS...-M3 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Монтажное положение | опция |
| Концы проводов | Гильза для наконечника провода |
| Поперечное сечение подключения | 0.25 мм² ... 0.5 мм² |
| Электрическое соединение | Винтовая клемма Прямая вилка |
| Дисплей | Зеленый/желтый светодиод |
| Управление оператором | Нет |
| Технические характеристики логический вход | В соответствии с IEC 61131-2 |
| Особенности логического входа | Гальванически изолированные |
| Рабочий диапазон логического входа | 19.2 V ... 28.8 V |
| Макс. номинальный входной ток | 0.03 A |
| Время дребезга для входов | 0.3 мс |
| Номинальный ток на выход | 200 мА |
| Макс. токовые цифровые логические выходы | 200 мА |
| Мощность предохранителей на выходах | нет |
