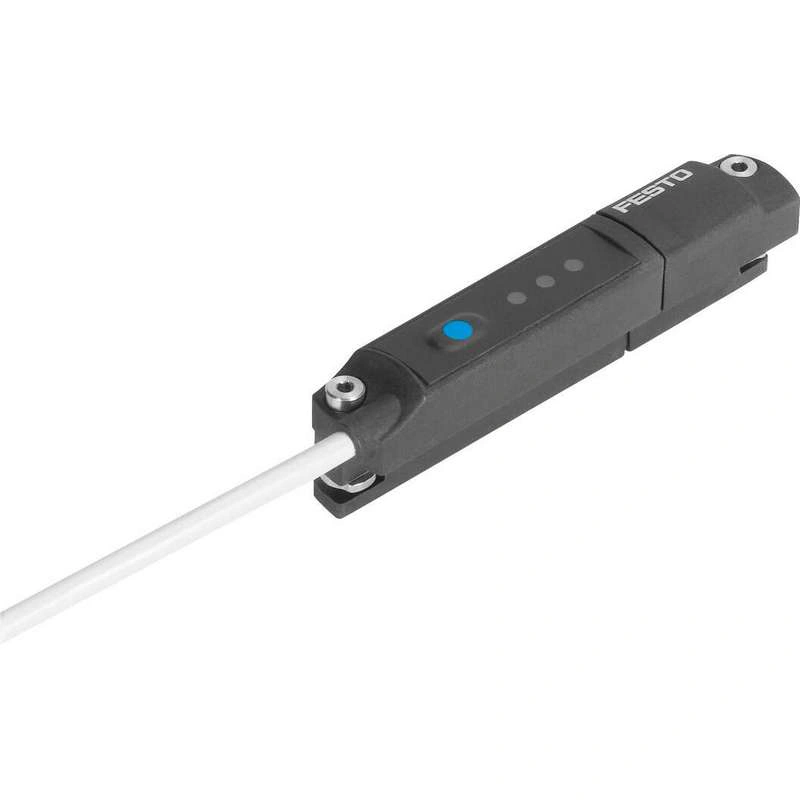

Датчик положения Festo 1531265
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик положения

SDAT-MHS-M50-1L-SA-E-0.3-M8

Артикул 1531265
  • Вес19 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Дизайн Для Т-образного паза
Символ 00995389
Одобрение Торговая марка RCM c UL в списке (OL)
Маркировка CE (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по ЭМС
Маркировка KC KC-EMV
Примечание по материалам Соответствует RoHS Не содержит галогенов

Описание производителя

Датчик положения

Технические данные 1531265

Технические характеристики

ДизайнДля Т-образного паза
Символ00995389
ОдобрениеТорговая марка RCM
c UL в списке (OL)
Маркировка CE (см. декларацию о соответствии)Соответствует директиве ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию о соответствии)В соответствии с инструкциями Великобритании по ЭМС
Маркировка KCKC-EMV
Примечание по материаламСоответствует RoHS
Не содержит галогенов
Инструкция по применениюhttps://www.festo.com/Drive-Sensor-Overview
Измеряемая величинаПоложение
Принцип измеренияМагнит Холла
Диапазон измерения0 мкм ... 50000 мкм
Температура окружающей среды-25 °C ... 70 °C
Типичный интервал отбора проб1 мс
Макс. скорость перемещения3 м/с
Разрешение перемещения0.05 мм
Точность повторения0.1 мм
Коммутационный выходPNP
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Время включения<2 мс
Время выключения<2 мс
Макс. частота переключения1000 Гц
Макс. выходной ток100 мА
Макс. коммутационная способность DC2.7 W
Падение напряжения2.5 V
Аналоговый выход4 - 20 мА
Чувствительность0.32 мА/мм
Типичная погрешность линейности±0.25 мм
Макс. выходной ток сопротивления нагрузки500 Ом
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколI-порт
IO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильПрофиль интеллектуального датчика
IO-Link, классы функцийДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Канал обучения
IO-Link, режим связиCOM3 (230.4 кбод)
IO-Link, поддержка режима SIO-ModeДа
IO-Link, класс портаA
IO-Link, длина данных процесса IN2 байта
IO-Link, Содержание данных процесса IN12 бит PDV (измеренное значение положения)
4 бит BDC (контроль положения)
IO-Link, мин. время цикла1 мс
Диапазон рабочего напряжения постоянного тока15 V ... 30 V
Остаточная пульсация10 %
Защита от обратной полярностиДля всех электрических соединений
Электрическое соединение 1, тип соединенияКабель со штекером
Электрическое подключение 1, система разъемовM8x1, A-код, согласно EN 61076-2-104
Электрическое соединение 1, количество соединений/ядер4
Электрическое подключение 1, тип монтажаФиксатор винтового типа
Электрическое соединение 1, схема подключения00991171
Ориентация соединительной розеткиВстроенный
Материал электрического контактаМедный сплав
Бронза
Условия испытаний кабельПрочность на изгиб: по стандарту Festo
Устойчивость к кручению: > 300 000 циклов, ± 270°/0.1 m
Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 28 мм
Длина кабеля0.3 m
Характеристика кабеляПодходит для энергетических цепей/роботов
Цвет оболочки кабелясерый
Материал оболочки кабеляTPE-U(PUR)
Тип монтажаС винтовым зажимом
Вставляется в гнездо сверху
Монтажное положениеопция
Вес изделия19 грамм
Материал корпусаЛатунь, никелированная
Усиленный полиамидом
Полиэстер
Высоколегированная нержавеющая сталь
Материал накидная гайкаНикелированная латунь
Материал фольгиПолиэстер
Индикация состояния готовностиЗеленый светодиод
Индикация состояния переключенияЖелтый светодиод
Индикация состоянияКрасный светодиод
Варианты установкиIO-Link®
Кнопка
Температура окружающей среды при движущемся кабеле-20 °C ... 70 °C
Степень защитыIP65
IP68
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки
Класс чистотыКласс 4 в соответствии с ISO 14644-1
