Датчик положения Festo 1531269

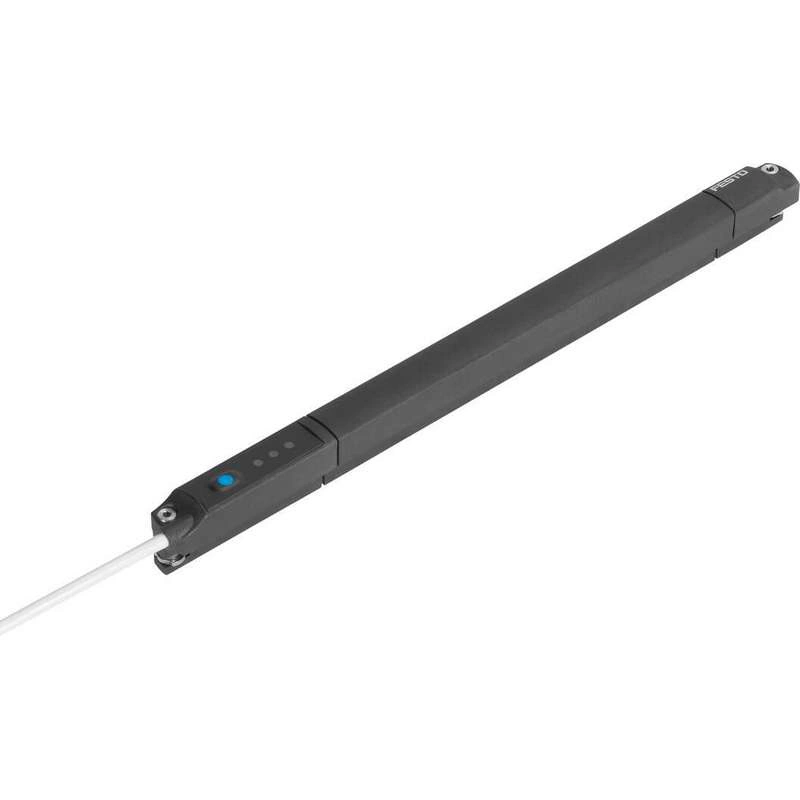

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик положения

SDAT-MHS-M160-1L-SA-E-0.3-M8

Артикул 1531269
  • Вес35 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Дизайн Для Т-образного разъема
Символ 00995389
Утверждение Торговая марка RCM c UL, включено в список (OL)
Знак CE (см. декларацию соответствия) В соответствии с директивой ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС
Маркировка KC KC-EMV

Описание производителя

Датчик положения

Технические данные 1531269

Технические характеристики

ДизайнДля Т-образного разъема
Символ00995389
УтверждениеТорговая марка RCM
c UL, включено в список (OL)
Знак CE (см. декларацию соответствия)В соответствии с директивой ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
Маркировка KCKC-EMV
Примечание по материаламСоответствует требованиям RoHS
Без галогена
Инструкция по применениюhttps://www.festo.com/Drive-Sensor-Overview
Измеряемая величинаПоложение
Принцип измеренияМагнитный Холл
Диапазон чувствительности0 мкм ... 160000 мкм
Температура окружающей среды-25 °C ... 70 °C
Типичный интервал выборки1 мс
Макс. скорость перемещения3 м/с
Разрешение смещения0.05 мм
Точность повторения0.1 мм
Переключающий выходPNP
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Время включения<2 мс
Время выключения<2 мс
Макс. частота переключения1000 Гц
Макс. выходной ток100 мА
Макс. коммутационная способность DC2.7 W
Падение напряжения2.5 V
Аналоговый выход4 - 20 мА
Чувствительность0.1 мА/мм
Типичная погрешность линейности±0.25 мм
Макс. нагрузка сопротивление ток выход500 Ом
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколI-порт
IO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильИнтеллектуальный профиль датчика
IO-Link, функциональные классыДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Обучающий канал
IO-Link, режим связиCOM3 (230.4 кбод)
IO-Link, поддержка режима SIOДа
IO-Link, класс портаA
IO-Link, длина данных процесса IN2 байта
IO-Link, содержание данных процесса IN12 бит PDV (измеренное значение положения)
4 бита BDC (контроль положения)
IO-Link, мин. продолжительность цикла1 мс
Диапазон рабочего напряжения DC15 V ... 30 V
Остаточные пульсации10 %
Защита от обратной полярностиДля всех электрических соединений
Электрическое соединение 1, тип соединенияКабель со штекером
Электрическое подключение 1, система разъемовM8x1, A-код, согласно EN 61076-2-104
Электрическое подключение 1, количество подключений/ядер4
Электрическое подключение 1, тип монтажаЗамок винтового типа
Электрическое подключение 1, схема подключения00991171
Ориентация соединительной розеткиВ линию
Электрический контакт материалаМедный сплав
Бронза
Условия испытаний кабельПрочность на изгиб: по стандарту Festo
Устойчивость к кручению: > 300 000 циклов, ± 270°/0.1 m
Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 28 мм
Длина кабеля0.3 m
Характеристика кабеляПодходит для энергетических цепей/роботов
Цвет оболочки кабелясерый
Материал оболочки кабеляTPE-U(PUR)
Тип монтажаВинтовые зажимы
Вставляется в паз сверху
Монтажное положениеопционально
Вес изделия35 грамм
Материал корпусаЛатунь, никелированная
Усиленный полиамидом
Полиэстер
Высоколегированная нержавеющая сталь
Материал накидной гайкиНикелированная латунь
Материал фольгаПолиэстер
Индикация состояния готовностиЗеленый светодиод
Индикация состояния переключенияЖелтый светодиод
Индикация состоянияКрасный светодиод
Варианты установкиIO-Link®
Кнопка
Температура окружающей среды при движущемся кабеле-20 °C ... 70 °C
Степень защитыIP65
IP68
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки
Класс чистотыКласс 4 в соответствии с ISO 14644-1
